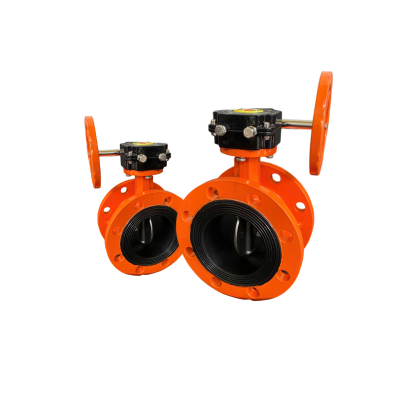

Van bướm mặt bích KSPM

I. Khái niệm về van bướm mặt bích KSPM

Van bướm mặt bích KSPM đây là loại van công nghiệp với thiết kế giống với cánh bướm, với khả năng đóng mở nhanh chóng bằng đĩa quay với góc 90 độ và điều tiết dòng chảy dễ dàng trong hệ thống đường ống. Điểm đặc trưng của sản phẩm này là kết với đường ống bằng mặt bích được sản xuất theo tiêu chuẩn Châu Âu, giúp đảm bảo độ kín khít tuyệt đối, chống chịu áp suất cao và phù hợp với nhiều hệ thống công nghiệp lớn nhỏ hoặc dân dụng.

II. Thông số kỹ thuật và catalogue của van bướm mặt bích KSPM

1. Thông số kỹ thuật

• Kích thước: DN50 – DN1000
• Áp lực: PN10 – PN40
• Nhiệt độ: -10 đọ C đến 200 độ C
• Chất liệu thân: Gang cầu, gang xám, thép, inox
• Chất liệu đĩa van: Gang, thép, inox
• Chất liệu trục van: Thép không gỉ
• Chất liệu gioăng: EPDM, PTFE, NBR, Viton
• Tiêu chuẩn: JIS, DIN, ANSI
• Kiểu điều khiển: Tay gạt, tay quay, điều khiển điện, khí nén
• Ứng dụng: Nước sạch, xử lý nước thải, hơi nóng, khí, hoá chất, PCCC
• Hãng sản xuất: KSPM tại Canada và Châu Âu

2. Catalogue van bướm mặt bích KSPM

III. Cấu tạo và nguyên lý hoạt động của van bướm mặt bích KSPM

1. Cấu tạo chi tiết

• Thân van là bộ phận bên ngoài và làm lớp bảo vệ vững chắc cho các bộ phạn bên trong van tránh bị va đập, chống chịu áp lực tốt, khả năng hoaạt động ổn định trong môi trường hoá chất, nhờ được chế tạo từ vật liệu inox, gang, thép hoặc nhựa.
• Cánh van được thiết kế theo hình trọn giống với cánh bướm, đây là bộ phận tiếp xúc trực tiếp với chất lỏng hoặc khí trong hệ thống đường ống, cho phép lưu chất đi qua hoặc ngăn chặn hoàn toàn bằng cánh van, thường làm từ vật liệu chống ăn mòn, chịu áp lực tốt và nhiệt độ cao như inox hoặc thép carbon.
• Trục van có dạng hình trụ đặc được dùng để kết nối và truyền lực quay từ bộ điều khiển tự động hoặc thủ công bằng tay quay, tay gạt giúp vận hành được đính xác, chất liệu chế tạo từ inox hoặc thép đảm bảo độ bền cơ học cao và khả năng chịu lực tốt.
• Gioăng làm kín được sử dụng ở các vị trí tiếp xúc như thân van với cánh van hoặc mặt bích kết nối với đường ống dẫn, có nhiệm vụ chính làm ngăn chặn rò rỉ lưu chất khi van đang trong trạng thái đóng hoàn toàn, nhờ được gia công từ chất liệu có độ đàn hồi và bền bỉ cao trong môi trường khắc nghiệt như EPDM, NBR, PTFE, Viton.
• Van bướm được trang bị bằng nhiều hình thức điều khiển van đóng mở như điều khiển bằng tay gạt, tay quay và điều khiển tự động bằng khí nén hoặc điện, với nhiều cách thức điều khiển có thể phù hợp cho nhiều hệ thống lớn nhỏ khác nhau.
• Mặt bích là bộ phận được dùng để kết nối van với đường ống hệ thống một cách chắc chắn và được sản xuất theo tiêu chuẩn quốc tế, khả năng tương thích với nhiều hệ thống từ công nghiệp đến dân dụng.

2. Nguyên lý hoạt động của van bướm mặt bích KSPM như thế nào?

Van bướm mặt bích KSPM hoạt động theo cơ chế chuyển động của cánh van để đóng mở hoặc điều tiết dòng chảy lưu thông trong đường ống. Khi mở van, người dùng cần tác động lực lên tay gạt theo chiều từ 0 độ đến 90 độ phận tay gạt sẽ song song với đường ống, lúc này bộ phận cánh van được mở hoàn  toàn cho phép dòng chảy lưu thông qua. Ngược lại, khi đóng van người dùng thao tác kéo tay gạt về hướng ban đầu, tay gạt vuông góc với đường ống dẫn thì bộ phận cánh van ngăn chặn hoàn toàn dòng chảy.

IV. Ưu nhược điểm của van bướm mặt bích KSPM

Ưu điểm van bướm mặt bích KSPM

• Kết nối chắn chắn, độ kín khít tuyệt đối: Van bướm thiết kế kết nối với đường ống bằng mặt bích giúp liên kết vững chắc và chịu được chấn động mạnh, phù hợp cho hệ thống đường ống công nghiệp.
• Dễ dàng lắp đặt và tháo gỡ: Van được thiết kế theo tiêu chuẩn quốc tế, giúp quá trình sử dụng cần tháo gỡ để thay thế linh kiện hoặc bảo trì đều dễ dàng và thao tác đơn giản trong nhiều hệ thống nhau.
• Tuổi thọ cao: Van bướm được gia công từ chất liệu inox, gang, thép, nhựa và sản xuất trên dây chuyền tiên tiến được kiểm soát nghiêm ngặt về chất lượng, giúp thiết bị có thể hoạt động ổn định trong nhiều môi trường khắc nghiệt.
• Vận hành đơn giản: Van bướm mặt bích có phong phú cách thức điều khiển van từ thủ công đến tự động như tay quay, tay gạt, khí nén hoặc điện 24V, 110V, 220V.
• Giá thành cạnh tranh: So với các dòng van cầu hoặc van bi đều không tối ưu được như van bướm mặt bích xuất xứ từ KSPM, điểm đặc biệt tiết kiệm chi phí nhưng vẫn đảm bảo được hiệu quả cao đóng mở dòng chảy.

Nhược điểm van bướm mặt bích KSPM

• Kích thược được đánh giá là cồng kềnh hơn so với van bướm wafer, van bướm mặt bích cần không gian lắp đặt.
• Chi phí cao hơn van bướm wafer hoặc lug với kết cấu mặt bích được thiết kế chắn chắn và tinh xảo nên giá thành sẽ cao hơn.
• Hạn chế trong một số môi trường như bùn, hoá chất đặc, lưu chất có nhiều rác, dễ gây tác nghẽn hệ thống.

V. Ứng dụng van bướm mặt bích KSPM

Van bướm mặt bích KSPM được sử dụng phổ biến trong nhiều môi trường khác nhau nhờ kết nối chắn chắn với đường ống và chịu được mức rung động cao. Cụ thể:

• Ứng dụng trong hệ thống cấp thoát nước để đóng mở hoăch điểu chỉnh dòng chảy chính xác, đảm bảo dòng chảy không rò rỉ ra ngoài.
• Ngành công nghiệp dầu khí – hoá chất bằng chất liệu inox, gang, thép hoặc nhựa cao cấp van có thể hoạt động trong môi trướng chứa chất ăn mòn và áp lức cao.
• Hệ thống HVAC chuyên dùng để đóng mở điều tiết dòng chảy nước làm mát, hệ thống dẫn nước trong các toà chung cư hoặc khu công nghiệp.
• Ứng dụng trong ngành thực phẩm – dược phẩm với lĩnh vực yêu cầu đảm bảo an toàn vệ sinh cao như sản xuất rượu bia, nước ngọt hoặc dung dịch.

VI. Những lý do nên chọn van bướm mặt bích KSPM

Thương hiệu uy tín: Van bướm mặt bích KSPM được xuất xứ tại Châu Âu nôi tiếng về chất lượng cao và được sản xuất theo dây chuyền hiện đại hàng đầu thế giới, đảm bảo độ bền cao và tuổi thọ lâu dài.
Thiết kế mặt bích chắc chắn: Được thiết kế với độ kín khít tuyệt đối và khả năng chịu chấn động mạnh, phù hợp cho nhiều điều khiển môi trường công nghiệp khác nhau.
Van bướm mặt bích được chế tạo từ nhiều chất liệu: Gang xám, gang cầu, thép, inox hoặc nhựa chịu hoá chất có thể ứng dụng trong nhiều môi trường công nghiệp khắc nghiệt khác nhau.
Độ bền – tuổi thọ cao: Van được chọn lọc từ những chất liệu chống ăn mòn tốt và chịu áp lực cao, giúp van hạn chế rò rỉ và hoạt động ổn định hơn.
Lắp đặt và bào trì dễ dàng: Van sản xuất theo tiêu chuẩn giúp quá trình tháo gỡ thay thế linh kiện nhanh chóng và vệ sinh van dễ dàng.

VII. Địa chỉ mua van bướm mặt bích KSPM chính hãng

Để lựa chọn được sản phẩm van bướm mặt bích KSPM chính hãng, tương đồng với hệ thống sử dụng của bạn, nên lựa chọn các đơn vị phân phối uy tín chứng từ COCQ đầy đủ, chế độ bảo hành rõ ràng và chính sách hỗ trợ sau khi mua hàng. Thuận Phát khẳng định vị thế nhất định trên thị trường ngành van công nghiệp hiện này, chuyên phân phối ra thị trường các dòng van công nghiệp và phụ kiện chính hãng, được nhập khẩu trực tiếp từ Canada và Châu Âu cam kết hàng chính hãng 100%.

Hãy liên hệ ngay với chúng tôi qua Hotline: 0965.303.836 để được các bạn chuyên viên tư vấn kỹ thuật, catalogue và nhận bảng giá mới nhất.
