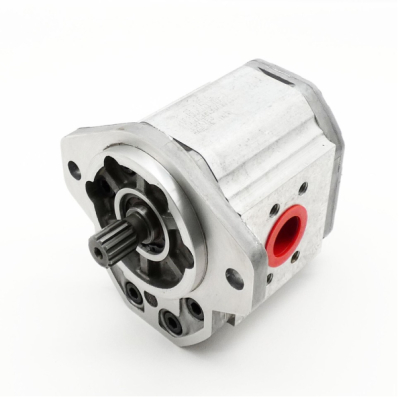

Bơm bánh răng JP10 JP20

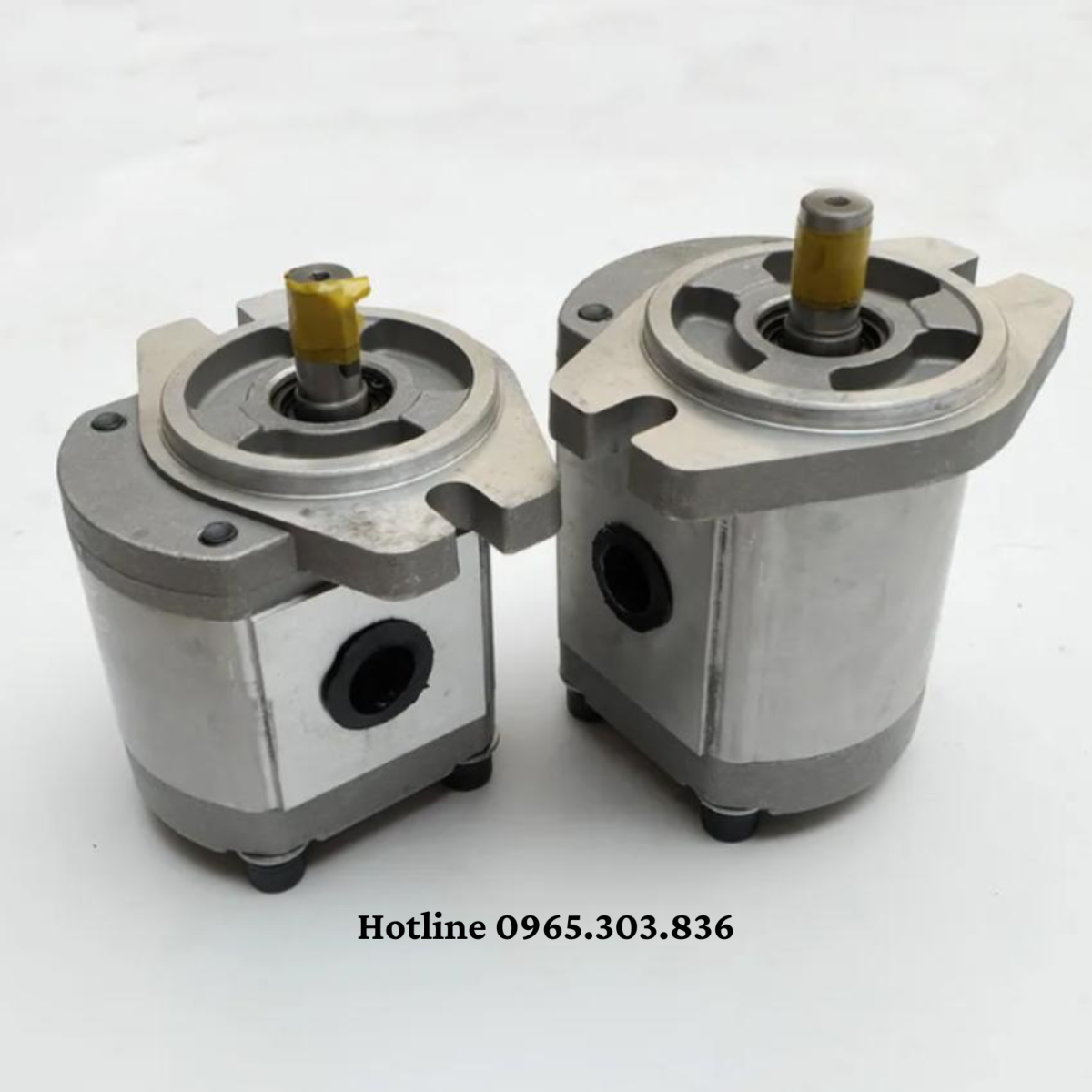

I. Bơm bánh răng IP10 và JP20 là gì?

Bơm bánh răng IP10 và JP20 là hai dòng bơm thủy lực bánh răng được sử dụng phổ biến trong các hệ thống thủy lực công nghiệp và máy móc cơ khí hiện nay.

Bơm bánh răng IP10 là loại bơm có kích thước nhỏ gọn, lưu lượng vừa phải, thường dùng cho các hệ thống thủy lực công suất nhỏ đến trung bình. Bơm hoạt động dựa trên nguyên lý ăn khớp của hai bánh răng, giúp hút và đẩy dầu thủy lực ổn định, đều áp, phù hợp với máy công cụ, máy ép nhỏ, thiết bị cơ khí đơn giản.

Bơm bánh răng JP20 là dòng bơm có công suất và lưu lượng lớn hơn IP10, đáp ứng tốt các hệ thống thủy lực yêu cầu áp suất và lưu lượng cao hơn. JP20 thường được ứng dụng trong máy ép, máy xây dựng, dây chuyền sản xuất công nghiệp và các hệ thống thủy lực làm việc liên tục.

>> Tham khảo thêm tại: Đầu bơm thuỷ lực

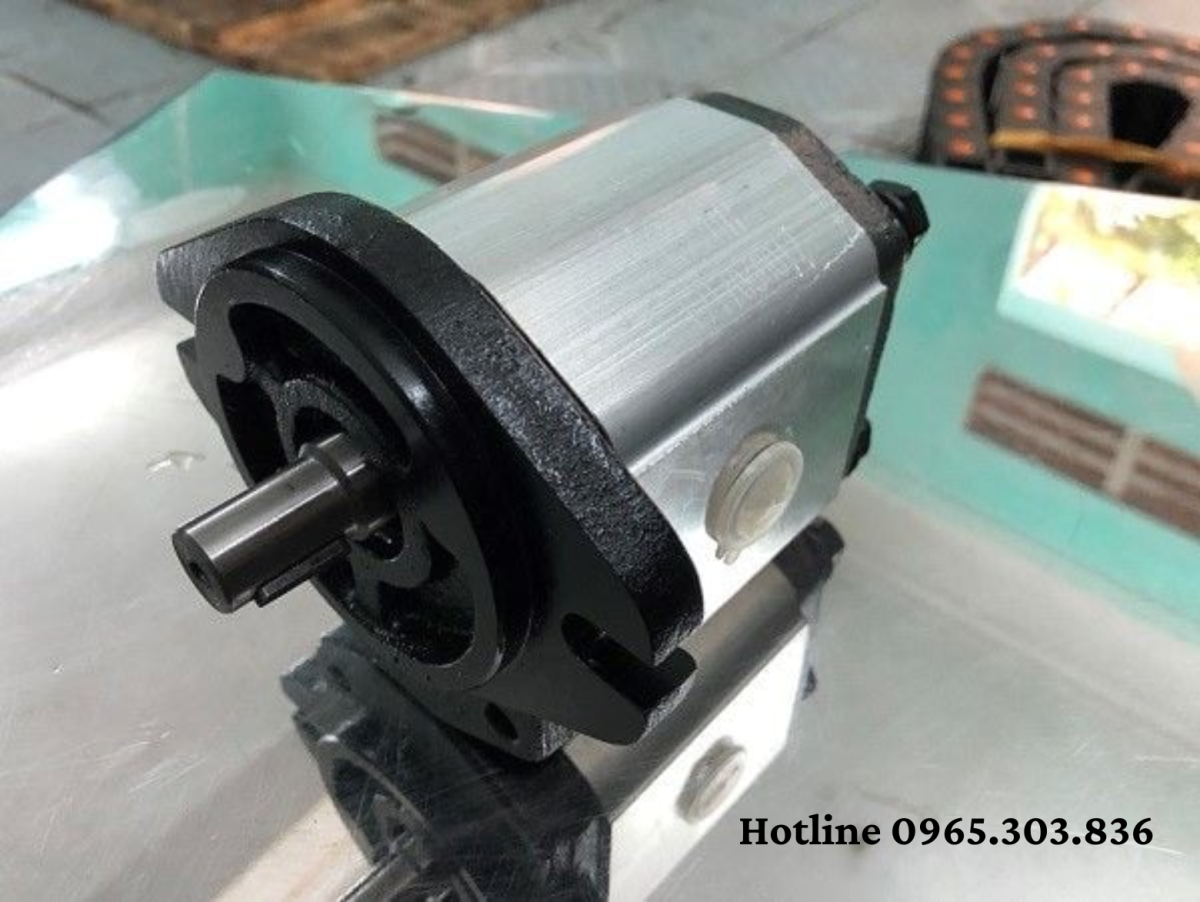

II. Thông số kỹ thuật bơm bánh răng JP10 và JP20

* Thông số kỹ thuật:

• Model: Bơm bánh răng JP10 JP20
• Xuất xứ: Joyang - Hàn Quốc
• Dung tích: 1.2 - 31 cm3/vòng
• Áp suất làm vệc: 60 - 220bar
• Áp suất tối đa: ~240bar
• Tốc độ quay: 500 - 3000 vòng/phút
• Kích thước cổng hút - xả: PF 3/8, 1/2, 3/4, 1
• Kiểu lắp đặt: Mặt bích
• Chất liệu thân bơm: Hợp kim nhôm

III. Cấu tạo bơm bánh răng và nguyên lý hoạt động

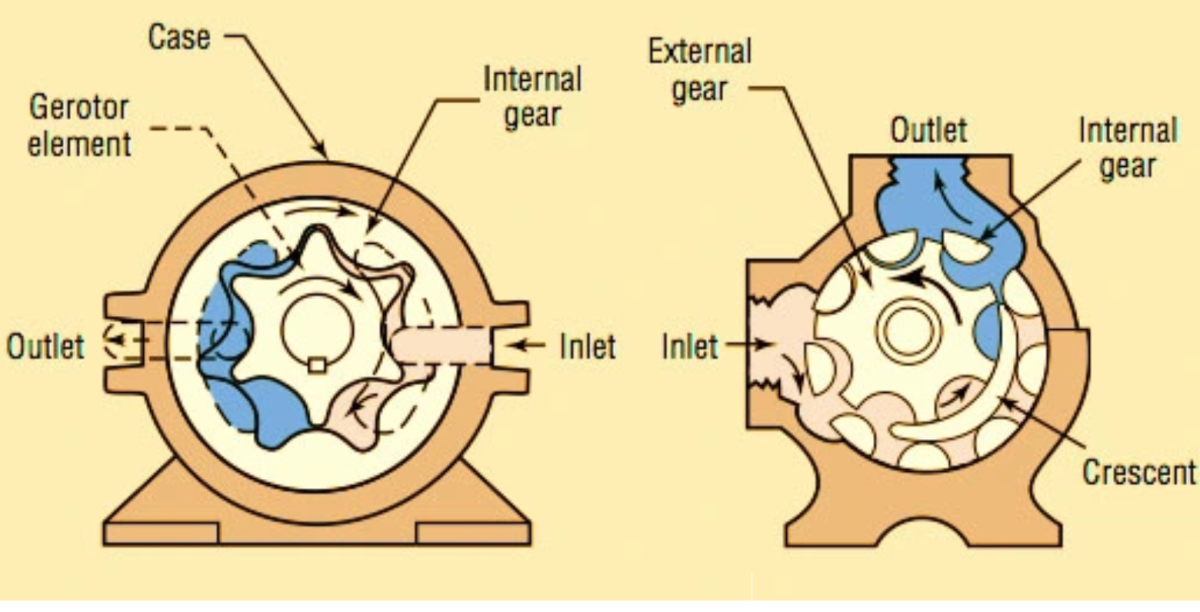

1. Cấu tạo bơm bánh răng

Bơm bánh răng có cấu tạo đơn giản nhưng chắc chắn, gồm các bộ phận chính sau:
- Thân bơm: Thường được chế tạo từ gang hoặc hợp kim nhôm, có nhiệm vụ bao bọc và cố định toàn bộ các chi tiết bên trong, đồng thời chịu áp suất của dầu thủy lực trong quá trình làm việc.
- Cặp bánh răng: Gồm bánh răng chủ động và bánh răng bị động, được gia công chính xác, lắp ăn khớp với nhau. Khi quay, các bánh răng tạo ra lực hút và đẩy dầu thủy lực.
- Trục bơm: Liên kết với bánh răng chủ động, truyền chuyển động quay từ động cơ sang bánh răng để bơm hoạt động.
- Nắp bơm: Lắp ở hai đầu thân bơm, có chức năng định vị bánh răng, giữ kín buồng bơm và hạn chế rò rỉ dầu.
- Gioăng làm kín: Được tích hợp tại vị trí trục bơm, giúp ngăn dầu thủy lực rò rỉ ra bên ngoài, đảm bảo bơm vận hành ổn định.
- Cổng hút và cổng xả: Gồm hai cửa dầu vào – ra của bơm, được thiết kế trên thân bơm để dẫn dầu thủy lực vào và ra khỏi bơm theo đúng chiều hoạt động.

2. Nguyên lý hoạt động bơm bánh răng

Bơm bánh răng hoạt động nhờ chuyển động quay của các bánh răng ăn khớp đặt trong thân bơm. Khi trục bơm quay, bánh răng chủ động kéo bánh răng bị động quay theo, làm cho các răng bánh răng ở phía cửa hút tách ra, tạo khoảng trống và sinh ra lực hút để dầu thủy lực đi vào bơm. Dầu được giữ trong các khoang giữa răng bánh răng và thành bơm, di chuyển theo chiều quay sang cửa xả. Tại cửa xả, các răng bánh răng ăn khớp lại làm thể tích trong khoang giảm, dầu bị ép ra ngoài với áp suất cao để cung cấp cho hệ thống thủy lực.

IV. Đặc điểm nổi bật của bơm bánh răng JP10 JP20

Bơm bánh răng JP10 JP20 được đánh giá cao và ưa chuộng trong nhiều lĩnh vực khác nhau nhờ các đặc điểm nổi bật sau:
- Cấu tạo đơn giản: Bơm bánh răng JP10 JP20 có kết cấu cơ bản gồm thân bơm và bánh răng, dễ lắp đặt, dễ vận hành.
- Làm việc ổn định trong điều kiện khắc nghiệt: Bơm chạy đều, ít rung, lưu lượng ra ổn định khi dùng trong các hệ thủy lực phổ biến như máy ép, trạm nguồn nhỏ và vừa.
- Đáp ứng đa dạng dải áp suất: JP10 dùng hiệu quả cho hệ thống áp vừa và nhỏ, JP20 đáp ứng tốt các hệ có yêu cầu lưu lượng và áp cao hơn trong công nghiệp.
- Ít hỏng vặt, dễ bảo trì: Bởi cấu tạo bánh răng đơn giản, bơm ít gặp sự cố, chủ yếu lớp gioăng là dễ hỏng nhanh nhất.
- Tương thích với nhiều loại máy móc: JP10 thường dùng cho máy nhỏ, hệ thống mini. JP20 dùng cho máy móc công nghiệp, trạm nguồn, máy ép, máy dập.
- Dễ tìm kiếm phụ kiện thay thế: Kích thước và kiểu lắp phổ biến, dễ thay thế các dòng bơm bánh răng trên thị trường.
- Chi phí đầu tư hợp lý: Giá bơm bánh răng JP10 JP20 ở mức vừa phải, phù hợp doanh nghiệp nhỏ và xưởng sản xuất cần bơm ổn định, dễ dùng.

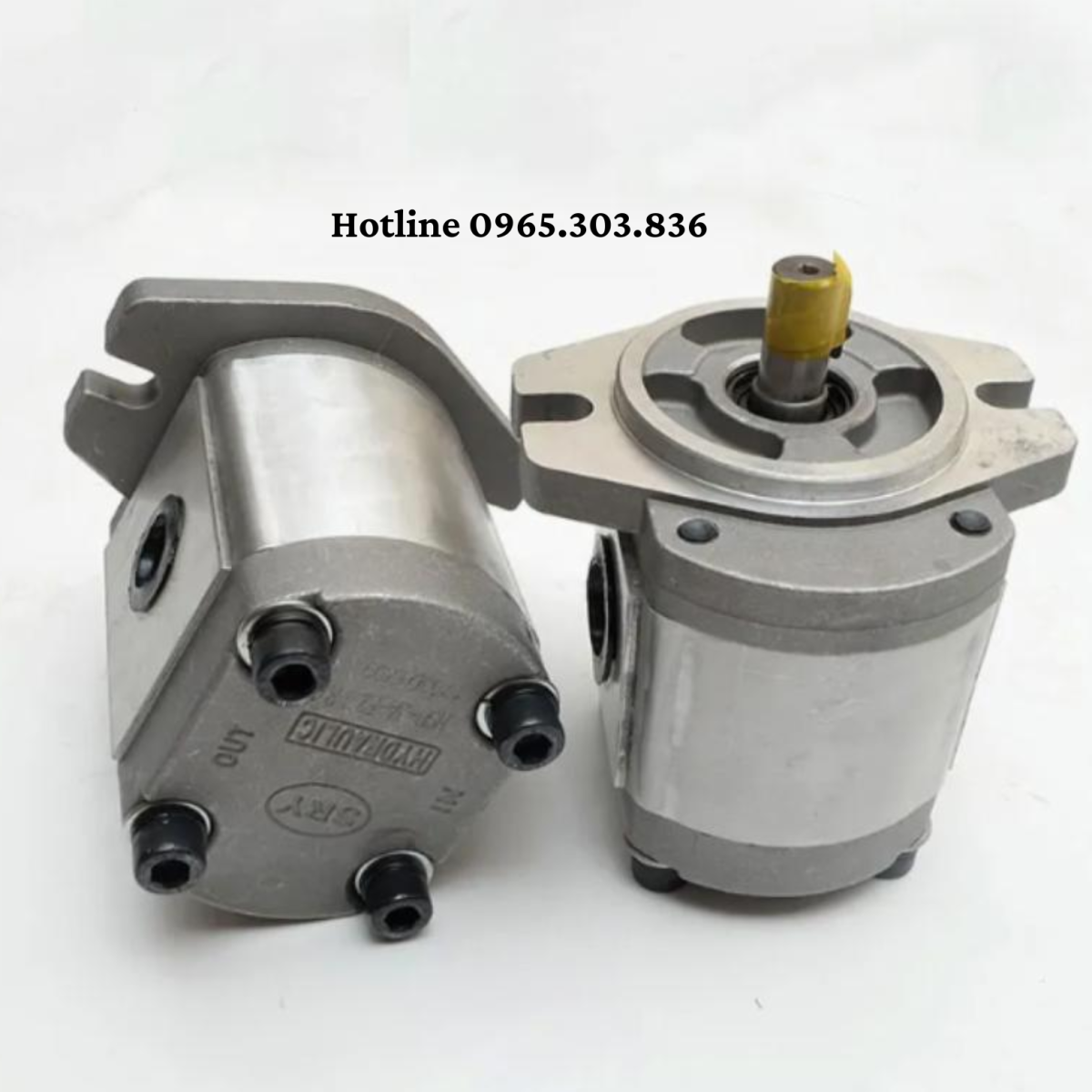

V. Ứng dụng bơm bánh răng JP10 IP20

Nhờ sở hữu nhiều điểm vượt trội, giúp bơm bánh răng JP10 JP20 được ứng dùng lĩnh vực khác nhau như:

• Ứng dụng trong trạm nguồn thủy lực: Bơm JP10 IP20 thường được lắp trong các trạm nguồn cấp dầu cho hệ thống thủy lực công nghiệp.
• Ứng dụng trong máy ép, máy dập thủy lực: Đáp ứng tốt nhu cầu cấp lưu lượng và áp suất ổn định cho máy ép nhựa, ép cao su, máy dập cơ khí.
• Ứng dụng trong máy móc cơ khí – gia công: Sử dụng phổ biến trong máy móc gia công kim loại, máy chuyên dùng cần bơm dầu thủy lực liên tục.
• Ứng dụng trong dây chuyền sản xuất công nghiệp: Bơm JP10 IP20 được dùng để cấp dầu cho các hệ thống truyền động thủy lực trong dây chuyền tự động hóa.
• Ứng dụng trong thiết bị công nghiệp và máy chuyên dụng: Phù hợp cho nhiều loại máy nhập khẩu hoặc máy lắp ráp trong nước nhờ kích thước và kiểu lắp phổ biến.
• Ứng dụng trong hệ thống thay thế bơm cũ: JP10 IP20 thường được chọn để thay thế các dòng bơm bánh răng cùng phân khúc nhờ dễ lắp và chi phí hợp lý.

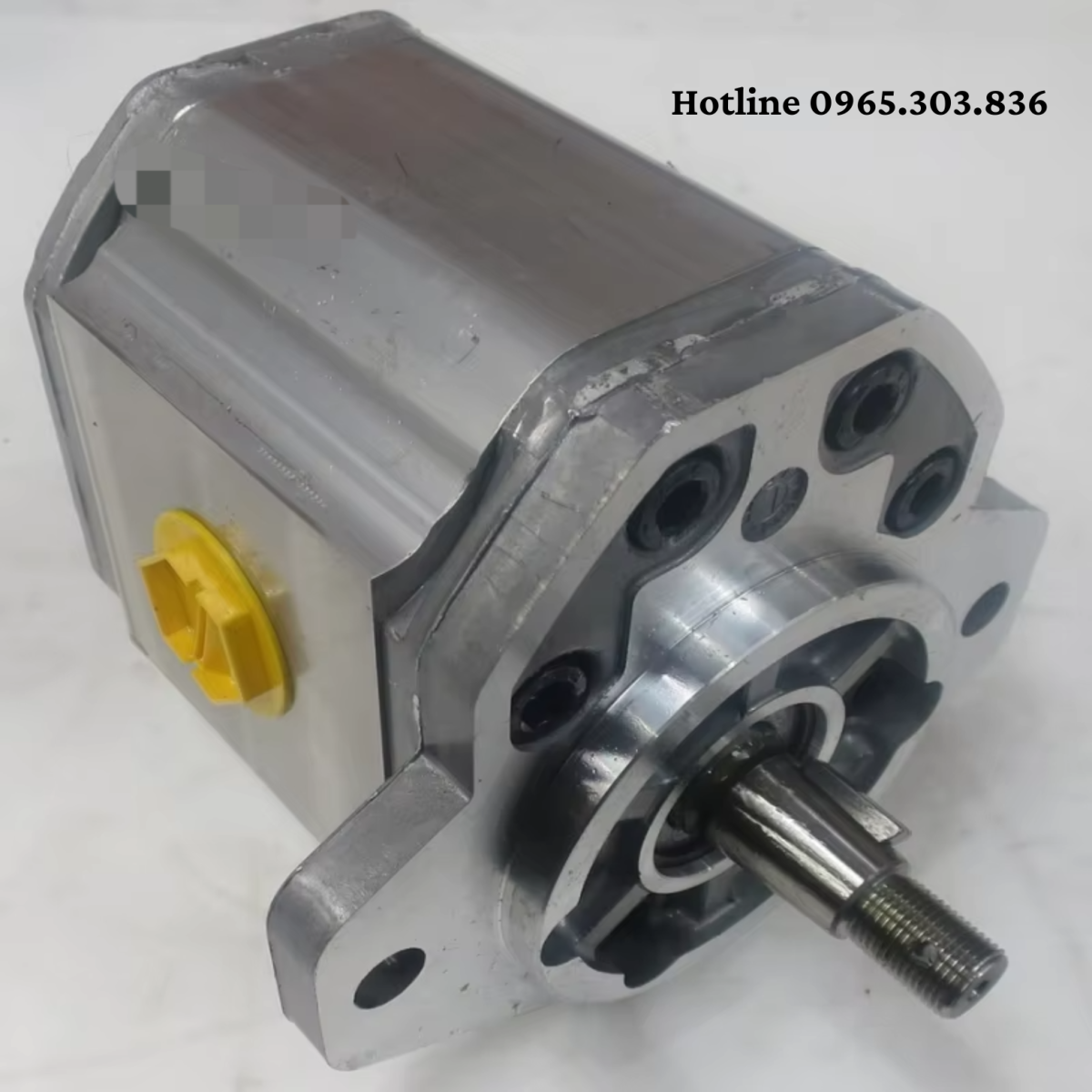

VI. Hướng dẫn lắp đặt bơm bánh răng JP10 JP20

Để bơm bánh răng JP10 JP20 hoạt động chính xác, hiểu quả cao người dùng cần thực hiện theo các bước lắp đặt đúng kỹ thuật như:
- Kiểm tra bơm trước khi lắp: Đảm bảo bơm JP10 JP20 còn nguyên vẹn, trục quay nhẹ, không kẹt cứng, kiểm tra đúng chiều quay theo ký hiệu của nhà sản xuất.
- Lắp bơm đúng vị trí: Bơm cần được lắp cố định trên bệ phẳng, đồng tâm với động cơ để tránh rung lắc và mài mòn trục trong quá trình vận hành.
- Kết nối trục bơm với động cơ: Sử dụng khớp nối mềm phù hợp, tránh lắp cứng trực tiếp gây lệch trục, nóng trục và nhanh hỏng phớt.
- Đấu nối đường hút đúng kỹ thuật: Đường hút phải ngắn, thẳng, kín khít và ưu tiên ống có đường kính đủ lớn để tránh hiện tượng hút gió.
- Đấu nối đường xả an toàn: Đường xả cần lắp đúng cổng, siết chặt các khớp nối và đảm bảo có van an toàn trong hệ thống để bảo vệ bơm.
- Châm dầu trước khi vận hành: Trước khi bắt đầu chạy lần đầu, cần mồi dầu vào bơm để tránh chạy khô gây xước bánh răng và giảm tuổi thọ bơm.
- Chạy thử và kiểm tra: Vận hành không tải trong thời gian ngắn, theo dõi áp suất, tiếng ồn và nhiệt độ để đảm bảo bơm JP10 JP20 hoạt động ổn định.
- Hoàn thiện lắp đặt và đưa vào sử dụng: Sau khi kiểm tra đạt yêu cầu, đưa bơm vào vận hành chính thức trong hệ thống thủy lực.

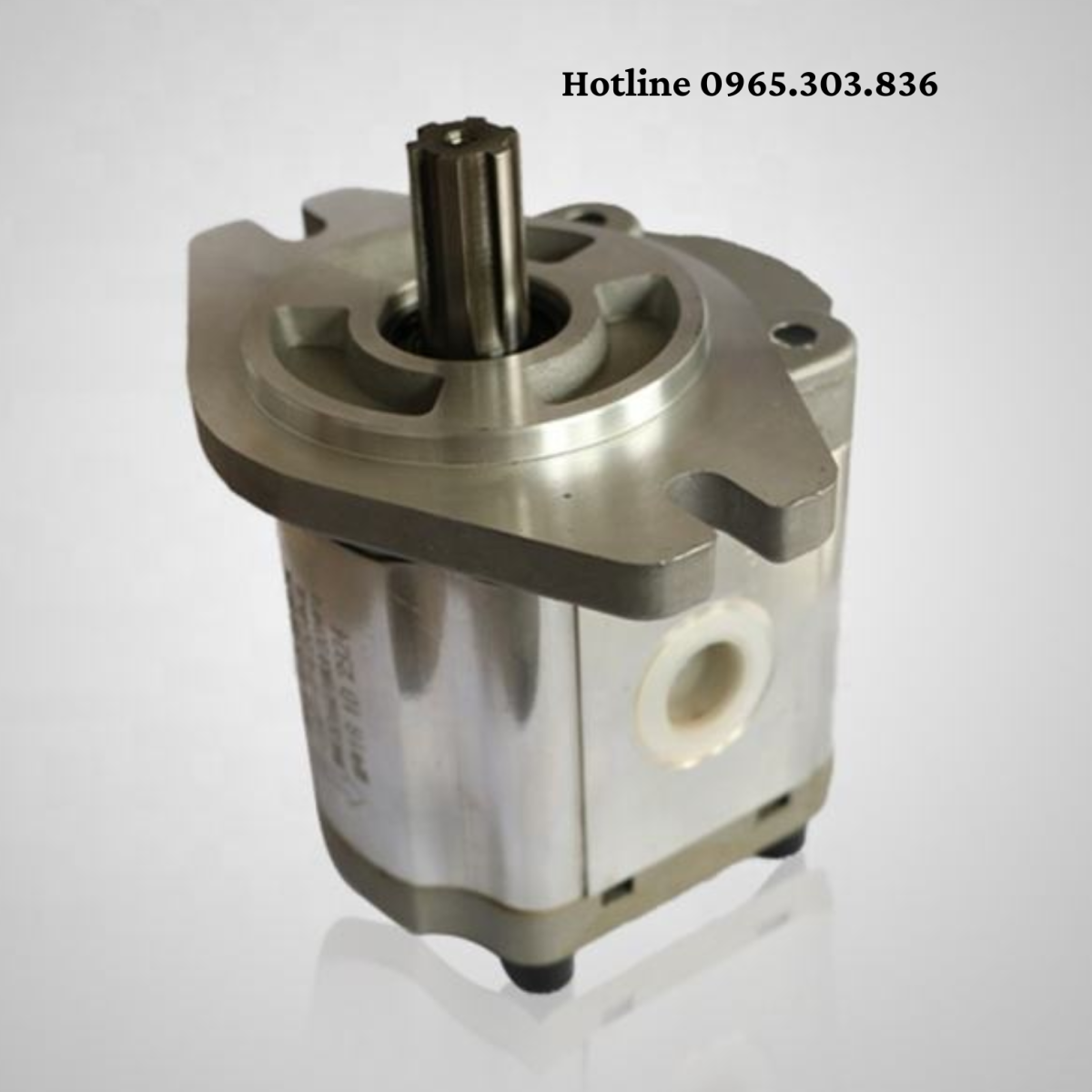

VII. Vệ sinh bơm bánh răng JP10 JP20 đúng kỹ thuật

Để bơm bánh răng JP10 – JP20 duy trì hoạt động ổn định và kéo dài tuổi thọ, cần tuân thủ theo các bước vệ sinh như sau:
Bước 1: Tắt nguồn và xả dầu trong hệ thống
- Trước khi tiến hành vệ sinh, cần ngắt hoàn toàn nguồn điện và dừng hệ thống. Thực hiện xả hết dầu còn tồn đọng trong bơm và đường ống để đảm bảo an toàn và tránh dầu bẩn tràn ra ngoài.
Bước 2: Tháo bơm đúng trình tự
- Tiến hành tháo bơm bánh răng JP10 hoặc JP20 khỏi hệ thống theo đúng hướng dẫn của nhà sản xuất. Khi tháo, cần đặt các chi tiết lên bề mặt sạch, phân loại rõ ràng để tránh nhầm lẫn hoặc thất lạc linh kiện.
Bước 3: Làm sạch các chi tiết bên trong bơm
- Sử dụng dung dịch vệ sinh chuyên dụng hoặc dầu sạch để làm sạch bánh răng, thân bơm, trục bơm và nắp bơm. Không dùng vật cứng hay bàn chải kim loại vì có thể gây xước bề mặt và ảnh hưởng đến độ kín của bơm.
Bước 4: Kiểm tra tình trạng linh kiện
- Sau khi vệ sinh, cần kiểm tra kỹ độ mòn của bánh răng, phớt làm kín và bạc lót. Nếu phát hiện chi tiết bị mài mòn, biến dạng hoặc rò rỉ, nên thay thế kịp thời để tránh ảnh hưởng đến hiệu suất vận hành.
Bước 5: Lắp ráp và chạy thử bơm
- Lắp lại các bộ phận theo đúng vị trí ban đầu, siết chặt bulông đúng lực. Sau khi hoàn tất, cấp dầu mới và vận hành chạy thử bơm để kiểm tra độ ổn định, lưu lượng và tiếng ồn trước khi đưa vào sử dụng chính thức.

VIII. So sánh chi tiết bơm bánh răng JP10 với JP20

* Bảng so sánh bơm JP10 và JP20:

Tiêu chí so sánh	Bơm bánh răng JP10	Bơm bánh răng JP20
1. Model	Joyang JP10	Joyang JP20
2. Xuất xứ	Hàn Quốc	Hàn Quốc
3. Ứng dụng	Hệ thống thủy lực nhỏ – vừa	Hệ thống thủy lực trung bình – lớn
4. Dải lưu lượng bơm	2 – 10 cm³/vòng	10 – 30 cm³/vòng
5. Áp suất tối đa	190 – 210bar	210 – 250bar
6. Tốc độ quay	400 – 2500 rpm	500 – 3000 rpm
7. Kiểu cổng hút - xả	PF 3/8 – PF 1/2	PF 3/4 – PF 1
8. Kích thước trục	~13.7 mm	~14.5 mm
9. Độ bền cơ học	Tốt	Tốt
10. Giá thành	Chi phí đầu tư thấp	Đầu tư cao hơn nhưng hiệu quả lâu dài
11. Bảo hành	6 - 12 tháng	6 - 12 tháng

IX. Lý do chọn bơm bánh răng JP10 JP20 tại Thuận Phát

Khi bạn trải nghiệm sản phẩm và dich vụ tại đơn vị Thuận Phát sẽ nhận được các mặt hàng chất lượng – chính hãng – giá hợp lý phù hợp với nhu cầu sử dụng. Công ty TNHH Vật Tư Công Nghiệp Thuận Phát đã và đang được nhiều doanh nghiệp và top khách hàng tin tưởng lựa chọn áp dụng cho hệ thống, nhờ sản phẩm bơm bánh răng JP10 JP20 có nguồn gốc xuất xứ rõ ràng, được nhập khẩu và phân phối chính hãng tại Việt Nam, đầy đủ tem nhãm và chứng từ CO~CQ cùng chính sách bảo hành lên đến 12 tháng.

Liên hệ vào hotline 0965.303.836 chuyên viên kỹ thuật sẵn sàng tư vấn, giải đáp khúc mắc về sản phẩm và hỗ trợ lựa chọn thiết bị phù hợp với nhu cầu sử dụng.
