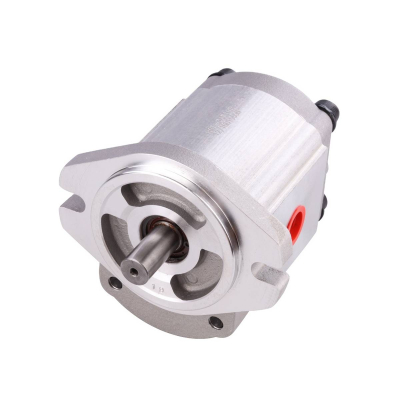

Bơm bánh răng HGP 1AF 2AF 10R 14R 17R 19R 21R 23R 25R 30R

I. Bơm bánh răng HGP là gì?

Bơm bánh răng HGP là loại bơm thủy lực dạng bánh răng được sử dụng phổ biến trong các hệ thống thủy lực công nghiệp. Bơm hoạt động dựa trên nguyên lý hai bánh răng ăn khớp quay trong thân bơm để hút và đẩy dầu thủy lực, tạo áp suất cung cấp cho hệ thống.

Dòng bơm HGP 1AF 2AF 10R 14R 17R 19R 21R 23R 25R 30R được thiết kế với kết cấu đơn giản, nhỏ gọn, dễ lắp đặt và thay thế, phù hợp với nhiều loại máy móc và trạm nguồn thủy lực. Nhờ khả năng làm việc ổn định, chịu áp tốt và chi phí hợp lý, bơm bánh răng HGP được ứng dụng rộng rãi trong máy ép, máy cơ khí, dây chuyền sản xuất và hệ thống nâng hạ thủy lực.

>> Tham khảo: Đầu bơm thuỷ lực

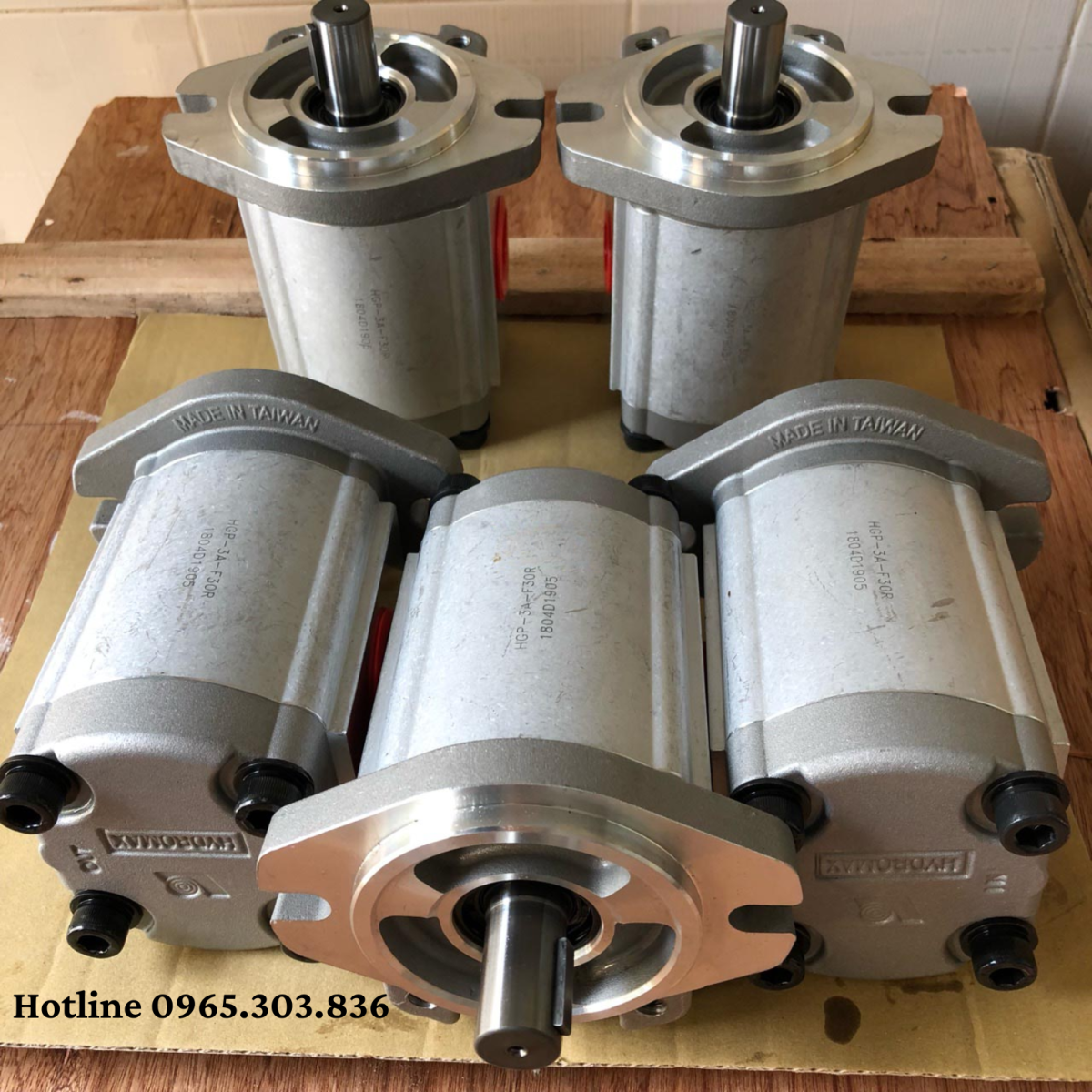

II. Hình ảnh thực tế bơm bánh răng HGP 1AF 2AF 10R 14R 17R 19R 21R 23R 25R 30R

Ngoài bơm bánh răng HGP, Thuận Phát còn cung cấp các thiết bị thủy lực liên quan bao gồm:

• Van thủy lực
• Van điện từ
• Bộ lọc dầu thủy lực
• Ống dẫn và khớp nối thủy lực
• Đồng hồ đo áp suất
• Xi lanh thủy lực

Quý khách vui lòng liên hệ trực tiếp qua hotline 0965.303.836 để được đội ngũ kỹ thuật và chuyên viên tư vấn hỗ trợ giải đáp thắc mắc cũng như báo giá chi tiết từng sản phẩm.

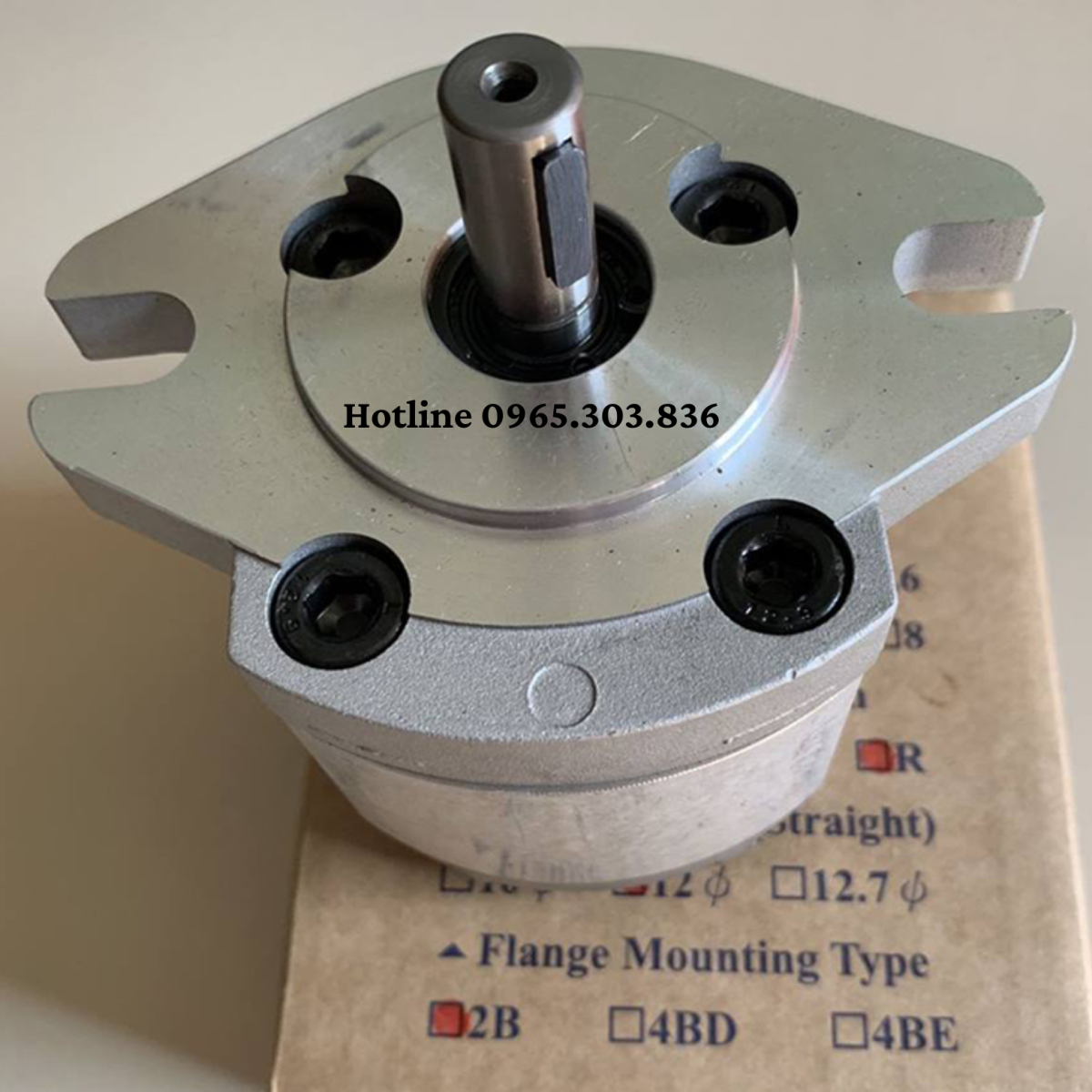

III. Catalogue và thông số kỹ thuật bơm bánh răng HGP

* Catalogue bơm bánh răng HGP

* Thông số kỹ thuật bơm bánh răng HGP

• Model: HGP 1AF 2AF 10R 14R 17R 19R 21R 23R 25R 30R
• Thương hiệu: Hydromax
• Dung tích làm việc: 0.5 – 40 cc/vòng
• Áp suất làm việc: 170 – 210 kgf/cm²
• Áp suất tối đa: ~250 kgf/cm²
• Tốc độ quay: 500 – 3.000 vòng/phút
• Độ nhớt dầu: 20 – 100 cSt
• Nhiệt độ làm việc: -10°C đến 80°C
• Cổng hút - xả: Ren trong 3/8″ – 1" – 1/4″
• Kiểu trục: Trục then, trục thẳng
• Kiểu kết nối: Mặt bích
• Chất liệu thân: Gang, hợp kim nhôm
• Ứng dụng: Hệ thống thủy lực, máy ép, máy cơ khí, bơm dầu
• Chính sách bảo hành rõ ràng
• Đầy đủ chứng từ CO – CQ

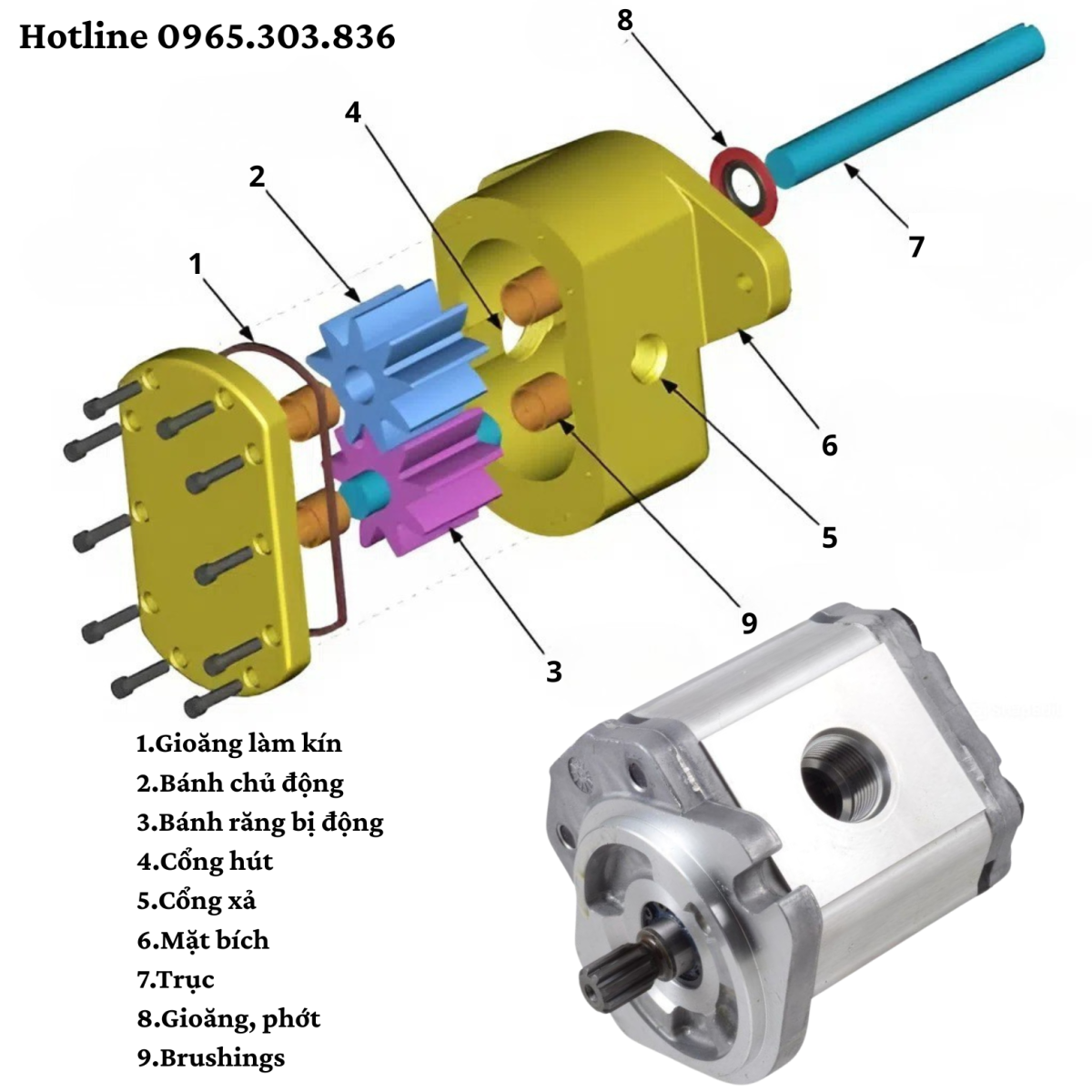

IV. Cấu tạo và nguyên lý hoạt động bơm bánh răng HGP

1. Cấu tạo bơm bánh răng HGP

Bơm bánh răng HGP cấu tạo gồm các bộ phận chính sau:
- Thân bơm: Được chế tạo từ kim loại có độ bền cao, có nhiệm vụ bảo vệ và liên kết các chi tiết bên trong, đồng thời chịu áp suất dầu trong quá trình vận hành.
- Bánh răng: Gồm bánh răng chủ động và bánh răng bị động, ăn khớp với nhau và quay đồng bộ để tạo quá trình hút và đẩy dầu thủy lực.
- Trục bơm: Kết nối trực tiếp với động cơ, truyền chuyển động quay cho bánh răng chủ động.
- Nắp bơm: Giữ cố định trục và bánh răng, đảm bảo độ kín và ổn định khi làm việc.
- Phớt làm kín: Ngăn dầu rò rỉ ra ngoài, giúp bơm hoạt động ổn định và bền bỉ hơn.
- Cổng kết nối hút và xả: Là đường dẫn dầu đi vào và cổng ra của bơm, được bố trí phù hợp để đảm bảo lưu lượng ổn định trong quá trình hoạt động.

2. Nguyên lý hoạt động bơm bánh răng HGP

Bơm bánh răng HGP 1AF 2AF 10R 14R 17R 19R 21R 23R 25R 30R hoạt động theo nguyên lý chuyển động quay của bánh răng ăn khớp bên trong thân bơm. Được hiểu như sau:

• Khi trục bơm quay, bánh răng chủ động kéo bánh răng còn lại quay theo. Ở cửa hút, thể tích giữa các răng bánh răng tăng lên, tạo áp suất thấp để hút dầu thủy lực vào bơm. Dầu được giữ trong các khoang giữa răng và thân bơm, sau đó được đưa sang phía cửa xả.
• Tại cửa xả, các bánh răng ăn khớp lại với nhau làm thể tích giảm, từ đó đẩy dầu ra ngoài với áp suất cao, cung cấp năng lượng cho hệ thống thủy lực.

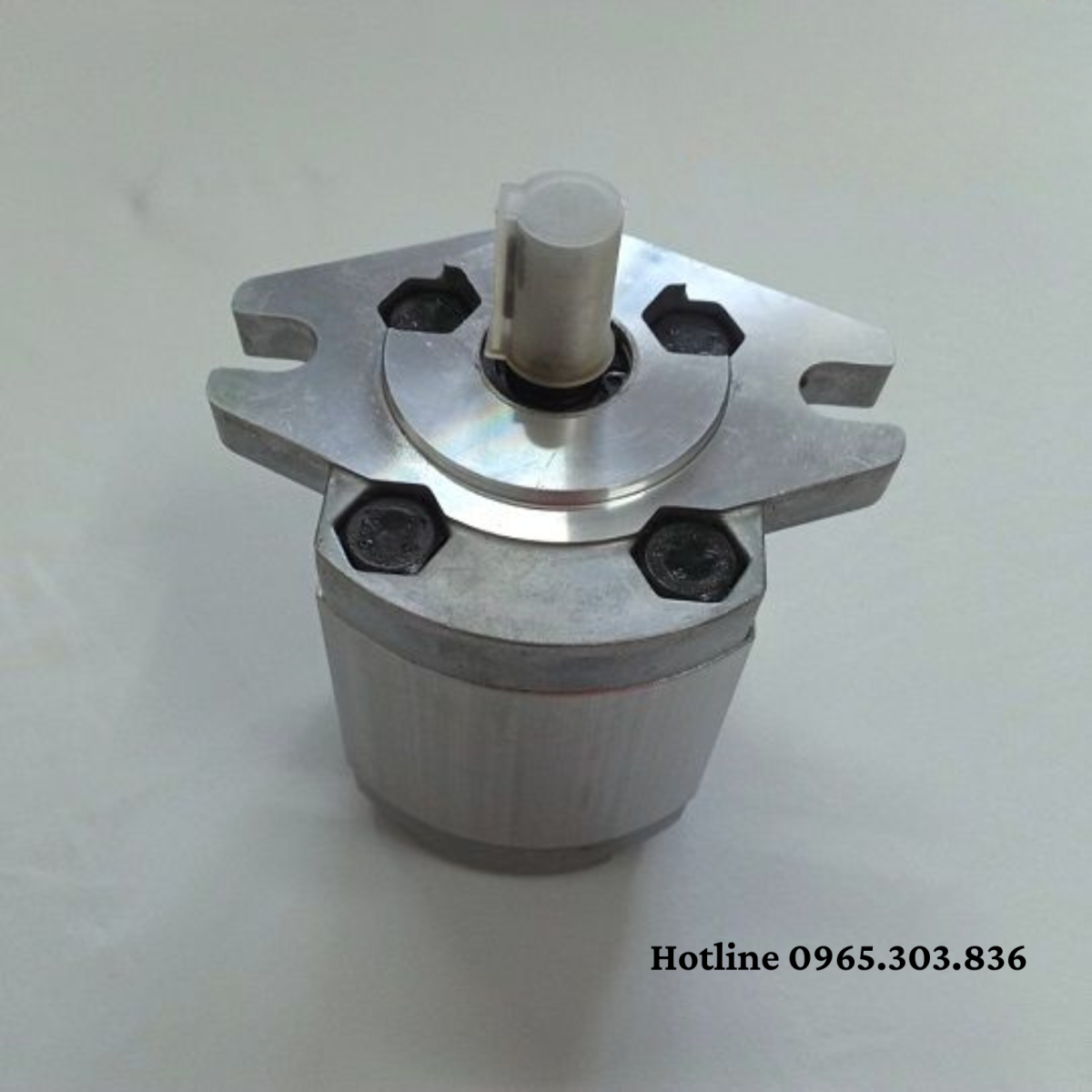

V. Ưu và nhược điểm bơm bánh răng HGP

1. Ưu điểm bơm bánh răng HGP

- Thiết kế gọn, tối ưu không gian lắp đặt: Bơm có kích thước nhỏ gọn, dễ tích hợp trong các trạm thủy lực hoặc máy móc có không gian hạn chế.
- Duy trì lưu lượng ổn định: Trong quá trình làm việc, bơm tạo dòng dầu liên tục, hạn chế hiện tượng dao động áp suất.
- Khả năng làm việc bền bỉ: Các chi tiết bánh răng được gia công với độ chính xác tuyệt đối, giúp bơm vận hành ổn định lâu dài, ít phát sinh sự cố.
- Tương thích với nhiều lĩnh vực: Bơm HGP có thể sử dụng cho nhiều loại máy và thiết bị thủy lực khác nhau mà không cần thay đổi kết cấu phức tạp.
- Vận hành êm, ít tiếng ồn: Đáp ứng tốt yêu cầu môi trường làm việc trong nhà xưởng.
- Bảo dưỡng, phụ kiện dễ tìm kiếm: Cấu tạo đơn giản giúp việc kiểm tra và sửa chữa nhanh chóng, tiết kiệm thời gian và chi phí.

2. Nhược điểm bơm bánh răng HGP

- Lưu lượng cố định, khó điều chỉnh linh hoạt.
- Hiệu suất giảm theo thời gian do mài mòn bánh răng.
- Nhạy cảm với dầu bẩn, cần lọc và thay dầu định kỳ.

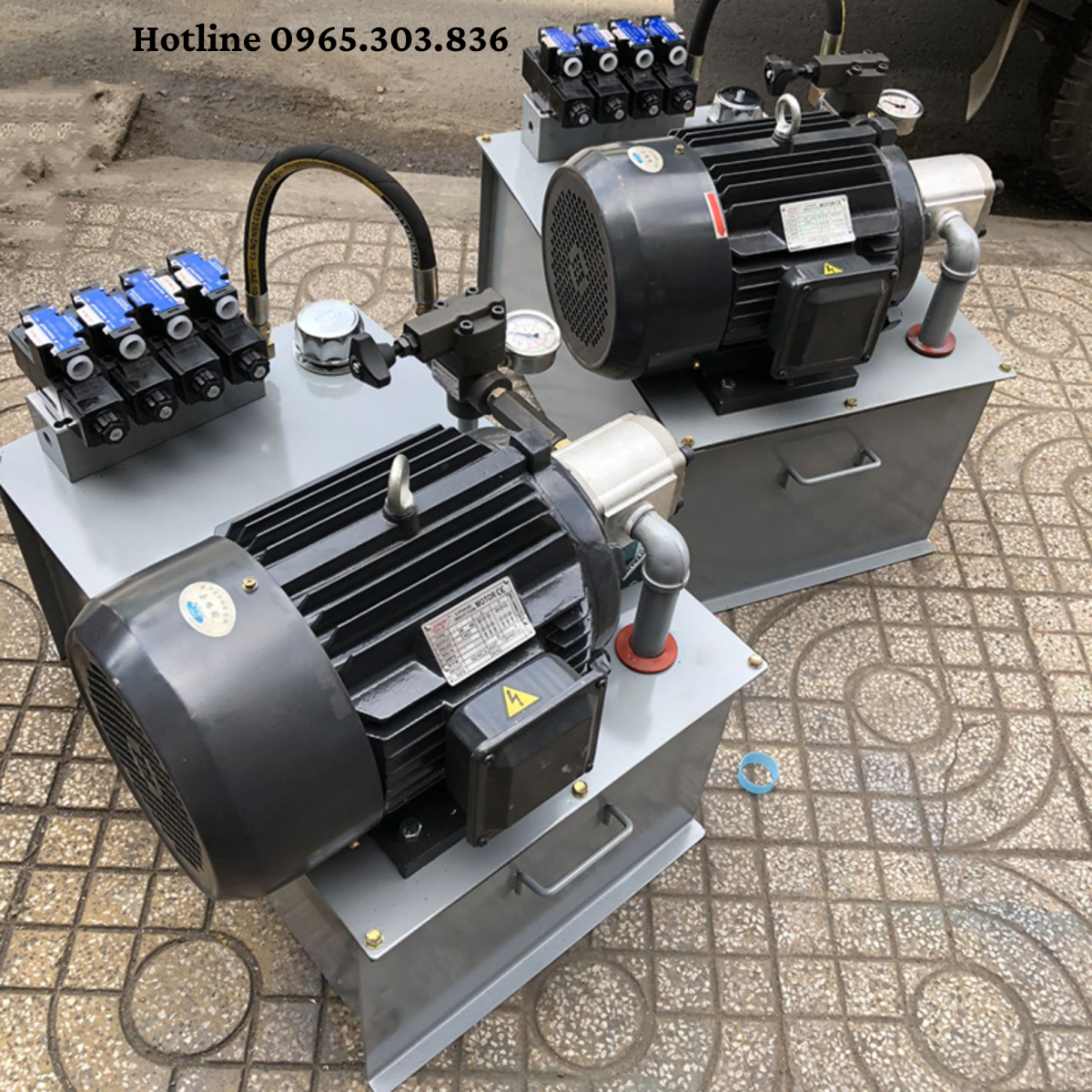

VI. Ứng dụng bơm bánh răng HGP

Bơm bánh răng HGP 1AF 2AF 10R 14R 17R 19R 21R 23R 25R 30R được sử dụng rộng rãi trong nhiều hệ thống thủy lực nhờ khả năng làm việc ổn định và dễ lắp đặt. Dưới đây là những lĩnh vực ứng dụng phổ biến bao gồm:

• Ứng dụng trong hệ thống thủy lực: Giúp cung cấp dầu thủy lực cho các hệ thống máy móc vận hành liên tục, ổn định trong nhà máy, xưởng sản xuất.
• Ứng dụng trong máy ép thủy lực – máy dập: Dùng cho máy ép kim loại, máy ép nhựa, máy ép cao su, giúp tạo lực ép mạnh và đồng đều.
• Ứng dụng trong máy móc cơ khí: Bơm HGP được dùng phổ biến trên máy tiện, máy phay, máy mài, máy CNC để bơm dầu thủy lực, dầu bôi trơn và dầu làm mát.
• Ứng dụng trong dây chuyền sản xuất tự động: Cấp nguồn thủy lực cho thiết bị xi lanh, van phân phối, mô tơ thủy lực trong các hệ thống hoạt động tự động hoá.
• Ứng dụng trong ngành nhựa – cao su: Đảm nhiệm vai trò bơm dầu trong máy ép nhựa, máy thổi nhựa, máy ép cao su công nghiệp.
• Ứng dụng trong hệ thống bôi trơn: Bơm dầu bôi trơn cho hộp số, ổ trục, bạc đạn trong các thiết bị công nghiệp hoạt động liên tục.
• Ứng dụng trong thiết bị nâng hạ thủy lực: Bơm bánh răng HGP được dùng trong bàn nâng thủy lực, cầu nâng ô tô, thang máy nâng hàng, đảm bảo quá trình nâng hạ êm ái và an toàn.
• Ứng dụng trong lĩnh vực công trình: Sử dụng trong máy trộn bê tông, máy đầm, máy ép gạch, nơi cần hệ thống thủy lực ổn định và bền bỉ.
• Ứng dụng trong hệ thống thủy lực tàu thuyền: Dùng cho hệ thống lái, tời kéo, cơ cấu điều khiển thủy lực trên tàu thuyền cỡ nhỏ và vừa.

VII. Hướng dẫn lắp đặt và vệ sinh bơm bánh răng HGP đúng kỹ thuật

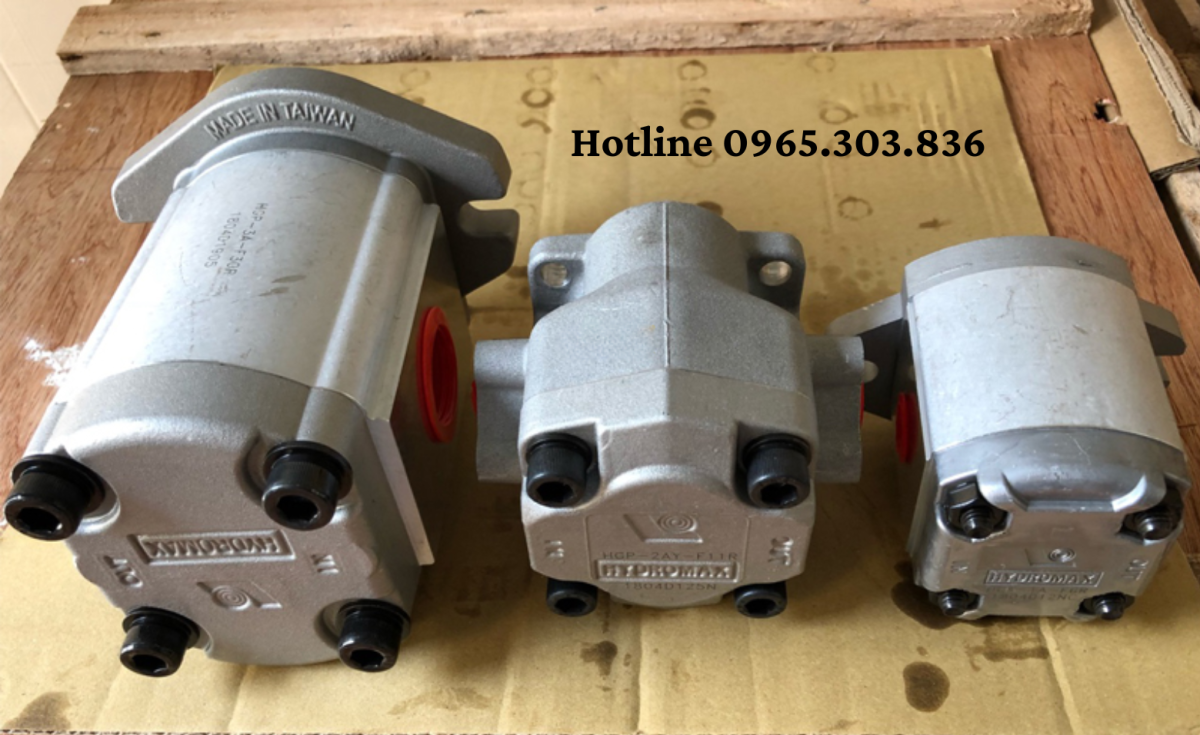

1. Cách lắp đặt bơm bánh răng HGP 1AF 2AF 10R 14R 17R 19R 21R 23R 25R 30R đúng kỹ thuật

Để bơm bánh răng HGP hoạt động ổn định và kéo dài tuổi thọ, quá trình lắp đặt cần thực hiện đúng kỹ thuật theo các bước sau:

Bước 1: Kiểm tra bơm trước khi lắp

• Đánh giá tổng thể bơm, đảm bảo không nứt vỡ, móp méo trong quá trình vận chuyển.
• Xác định đúng chiều quay của bơm CW hoặc CCW theo ký hiệu của nhà sản xuất.
• Làm sạch các cổng hút – xả, loại bỏ bụi bẩn và dị vật bên trong.

Bước 2: Chuẩn bị vị trí lắp đặt

• Lắp bơm trên bề mặt phẳng, chắc chắn, hạn chế rung lắc khi vận hành.
• Đảm bảo trục bơm đồng tâm với trục động cơ, tránh lệch trục gây mài mòn nhanh.
• Ưu tiên lắp bơm thấp hơn thùng dầu, giúp quá trình hút hút dầu được dễ dàng.

Bước 3: Kết nối đường ống hút và xả

• Đường ống hút nên có đường kính lớn, càng ngắn càng tốt để giảm tổn thất áp suất.
• Đảm bảo đường ống hút kín, không lọt khí để tránh hiện tượng xâm thực.
• Đường ống xả lắp đúng cổng, siết chặt khớp nối tránh dùng lực quá mạnh gây hư hỏng bơm.

Bước 4: Kết nối trục bơm với động cơ

• Sử dụng khớp nối mềm để giảm rung và sai lệch nhỏ giữa hai trục.
• Không dùng búa hoặc lực mạnh để ép trục, tránh làm hỏng phớt và ổ trục.
• Kiểm tra lại độ đồng nhất sau khi lắp hoàn chỉnh.

Bước 5: Châm dầu và chạy thử

• Châm dầu thủy lực phù hợp vào thùng dầu, đảm bảo đủ mức dầu tiêu chuẩn.
• Mồi dầu cho bơm trước khi chạy, tránh chạy khô.
• Cho bơm chạy không tải trong thời gian ngắn, kiểm tra tiếng ồn, rò rỉ và nhiệt độ.

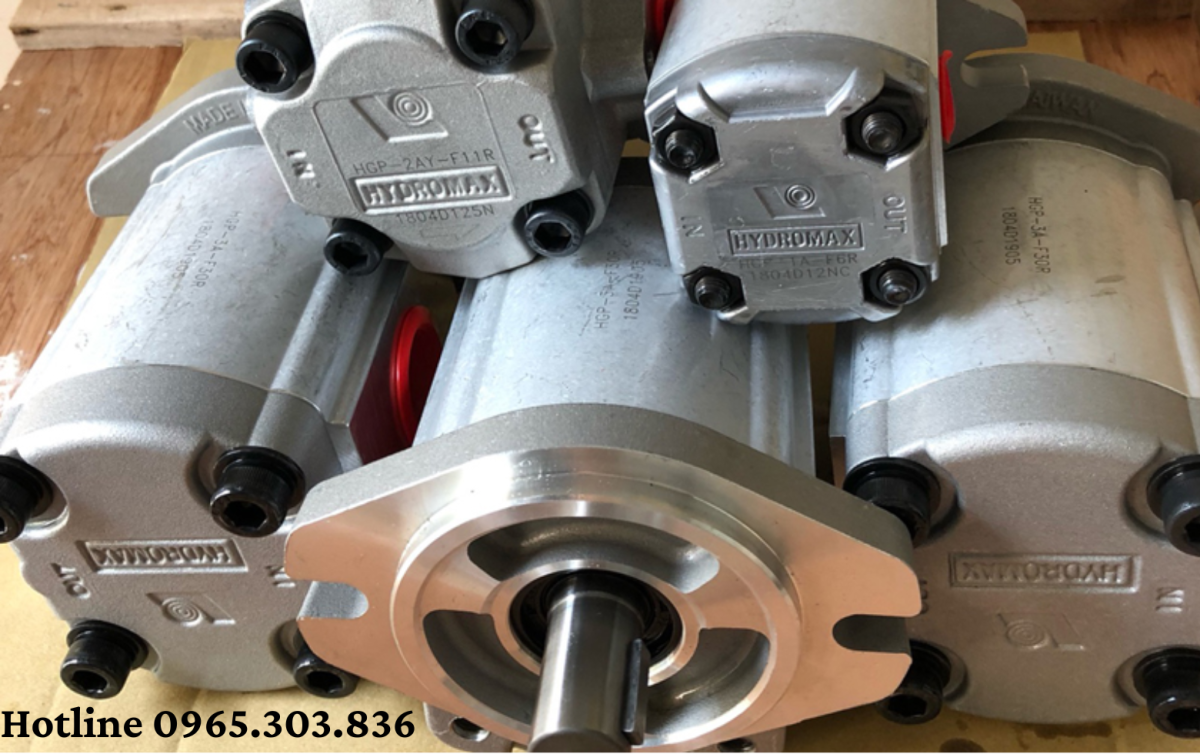

2. Hướng dẫn vệ sinh bơm bánh răng HGP 1AF 2AF 10R 14R 17R 19R 21R 23R 25R 30R

Vệ sinh định kỳ giúp bơm bánh răng HGP hoạt động ổn định và kéo dài tuổi thọ. Dưới đây là các bước vệ sinh nên tuân thủ như sau:
Bước 1: Ngừng hệ thống và xả áp hoàn toàn
- Trước khi vệ sinh, cần tắt nguồn, xả hết áp suất trong hệ thống để đảm bảo an toàn.
Bước 2: Tháo bơm khỏi hệ thống
- Tháo các đầu nối đường ống hút – xả và đưa bơm ra vị trí thuận tiện để vệ sinh.
Bước 3: Làm sạch bên ngoài bơm
- Dùng khăn sạch hoặc chổi mềm lau bụi bẩn, dầu bám trên thân bơm, tránh để tạp chất rơi vào bên trong.
Bước 4: Vệ sinh bên trong bơm
- Tháo nắp bơm, làm sạch bánh răng, trục và khoang bơm bằng dầu sạch hoặc dung dịch vệ sinh chuyên dụng.
Bước 5: Kiểm tra chi tiết hao mòn
- Quan sát bánh răng, phớt làm kín và trục bơm; nếu phát hiện mòn, xước hoặc rò dầu cần thay thế kịp thời.
Bước 6: Lắp lại và tra dầu
- Sau khi vệ sinh, lắp lại các bộ phận đúng vị trí, cấp dầu thủy lực trước khi vận hành.
Bước 7: Chạy thử sau vệ sinh
- Cho bơm chạy không tải trong thời gian ngắn để kiểm tra độ êm và độ ổn định.

VIII. Thuận Phát – Địa chỉ cung cấp bơm bánh răng HGP 1AF 2AF 10R 14R 17R 19R 21R 23R 25R 30R chất lượng – uy tín

Hiện tại, Công ty Thuận Phát là đơn vị chuyên cung cấp bơm bánh răng HGP với đầy đủ các model thông dụng như HGP 1AF, 2AF, 10R, 14R, 17R, 19R, 21R, 23R, 25R, 30R, đáp ứng đa dạng nhu cầu sử dụng khác nhau. Với kinh nghiệm nhiều năm trong lĩnh vực thiết bị thủy lực và van công nghiệp, Thuận Phát không chỉ cung cấp sản phẩm chất lượng – chính hãng mà còn tư vấn giải pháp phù hợp theo từng hệ thống.

Cam kết giá cả cạnh tranh, báo giá rõ ràng, chính sách bảo hành minh bạch và hỗ trợ giao hàng toàn quốc. Giúp doanh nghiệp, khách hàng tin tưởng lựa chọn bơm bánh răng HGP 1AF 2AF 10R 14R 17R 19R 21R 23R 25R 30R tại Thuận Phát. Quý khách có nhu cầu tư vấn hoặc báo giá bơm bánh răng HGP, vui lòng liên hệ hotline 0965.303.836 để được đội ngũ kỹ thuật và chuyên viên tư vấn hỗ trợ nhanh chóng, chính xác.
