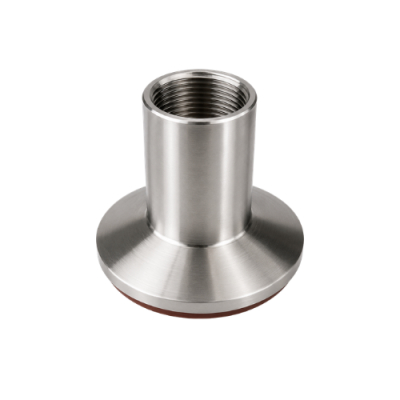

Mặt clamp ren trong inox vi sinh

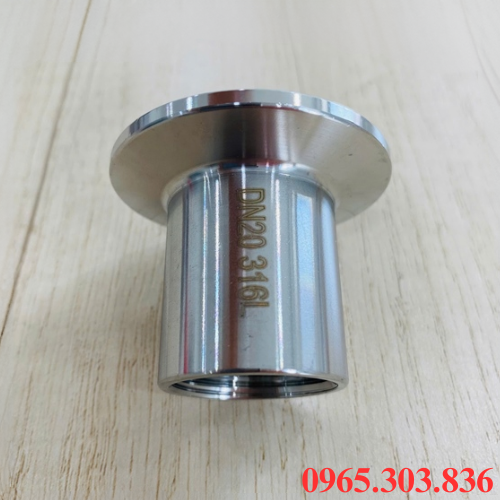

I. Tổng quan mặt clamp ren trong inox vi sinh

Mặt clamp ren trong inox vi sinh ứng dụng trong hệ thống đường ống vi sinh yêu cầu về độ sạch tuyệt đối. Chất liệu inox 304/316L cao cấp, độ bóng bề mặt Ra < 0.4 – 0.8 µm giúp chống bám dính vi khuẩn, đáp ứng tiêu chuẩn. Cấu tạo gồm các bộ phận chính như đầu clamp, đầu ren trong, thân nối inox. Đóng vai trò giúp tối ưu giữa đường ống vi sinh với thiết bị đo lường, van lấy mẫu, bơm công nghiệp. Cơ chế tháo lắp linh hoạt giúp tiết kiệm thời gian bảo trì, dễ vệ sinh tại chỗ, tiệt trùng bằng hơi nước trong ngành dược phẩm, thực phẩm, nước giải khát, công nghệ sinh học.

Thông số kỹ thuật mặt clamp ren trong inox vi sinh:

• Tên sản phẩm: Mặt clamp ren trong inox vi sinh
• Chất liệu: Inox 304, inox 316L
• Kích thước: DN10 – DN150
• Tiêu chuẩn: DIN, SMS, ISO, BS, IDF
• Chuẩn ren: NPT, BSPT, G
• Độ bóng: Ra < 0.4 – 0.8 µm
• Áp suất: 10 – 10bar
• Nhiệt độ: -20 – 180 độ C
• Gioăng: Silicone, EPDM, PTFE, Viton
• Bảo hành: 12 tháng

>> Xem thêm: Phụ kiện inox

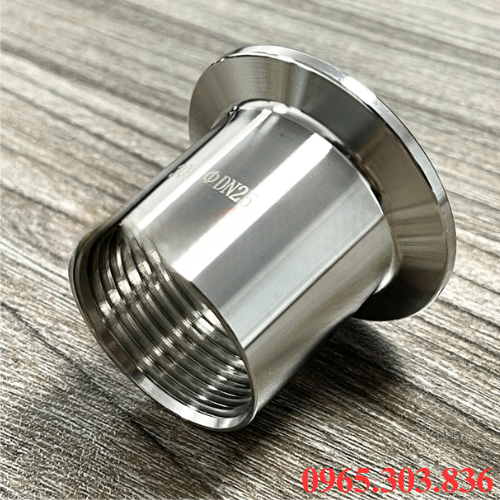

II. Ưu điểm, ứng dụng mặt clamp ren trong inox vi sinh

1. Ưu điểm mặt clamp ren trong inox vi sinh

Là giải pháp kết nối ưu việt, mặt clamp ren trong inox vi sinh đáp ứng các yêu cầu về kỹ thuật, an toàn vệ sinh trong dây chuyền sản xuất.

• Chống ăn mòn, kháng hóa chất nhờ chất liệu inox 304, 316L cao cấp có khả năng chống oxy hóa mạnh, làm việc ổn định trong môi trường axit nhẹ, kiềm, hóa chất tẩy rửa, nhiệt độ cao.
• Đảm bảo vê sinh an toàn, bề mặt xử lý đánh bóng, giúp ngăn ngừa sự tích tụ mảng bám, vi khuẩn, nấm mốc, đáp ứng nghiêm ngặt các tiêu chuẩn y tế, thực phẩm.
• Chuyển đổi kết nối linh hoạt nhờ kết nối tháo lắp nhanh, xoắn ren giúp dễ liên kết đường ống vi sinh với thiết bị phụ trợ như đồng hồ áp suất, cảm biến mà không cần hàn cắt phức tạp.
• Tối ưu quy trình vệ sinh, cho phép tháo rời nhanh bằng tay để kiểm tra, bảo trì, thực hiện vệ sinh tại chỗ, tiệt trùng bằng hơi nước mà không mât nhiều thời gian dừng máy.
• Khả năng làm kín tốt, chống rò rỉ, khi kết hợp với cùm kẹp, gioăng chuyên dụng  giúp mối nối đạt độ kín, chịu được áp suất cao, chống rung lắc tốt trong quá trình vận hành.

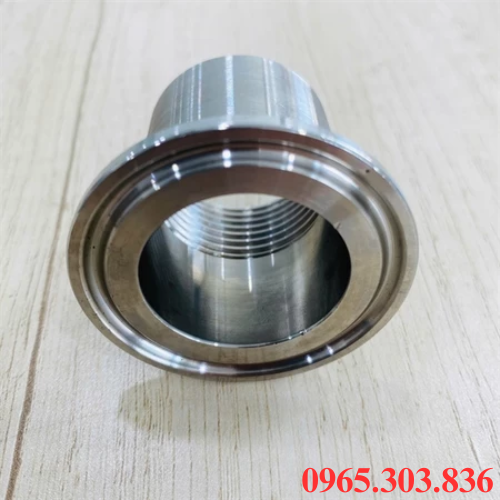

2. Ứng dụng mặt clamp ren trong inox vi sinh

Mặt clamp ren trong inox vi sinh được ứng dụng trong nhiều ngành công nghiệp nhờ sự kết hợp giữa tính năng thắp nhanh, khả năng kết nối ren linh hoạt.

• Ngành sản xuất thực phẩm, nước giải khát được lắp trên các đường ống truyền dẫn sữa, bia, rượu, nước giải khát, dầu ăn, nước sốt đảm bảo tiêu chuẩn an toàn vệ sinh thực phẩm.
• Ngành dược phẩm, công nghệ sinh học sử dụng trong hệ tóng dẫn dịch thuốc, vắc xin, nước cất tiêm, môi trường nuôi cấu vi sinh giúp ngắn ngừa rủi ro nhiễm khuẩn, dễ tiệt trùng.
• Hệ thống xử lý nước tinh khiết kết nối giữa cột lọc, hệ thống khử trùng UV, thiết bị đo độ dẫn điện/pH với đường ống inox vi sinh, đảm bảo chấ lượng nước thành phẩm đạt độ kín..
• Ngành hóa mỹ phẩm ứng dụng trong dây chuyền sản xuất kem dưỡng, dầu gội, nước hoa, hóa chất nhờ khả năng chống ăn mòn giúp phụ kiện hoạt động bền khi tiếp xúc hóa chất hữu cơ.
• Lắp đặt thiết bị đo lường, phụ trợ là giải pháp tối ưu để gắn các đồng hồ đo áp suất, cảm biến nhiệt độ, cảm biến lưu lượng có chân ren ngoài vào hệ thống ống clamp vi sinh nhanh chóng, an toàn.

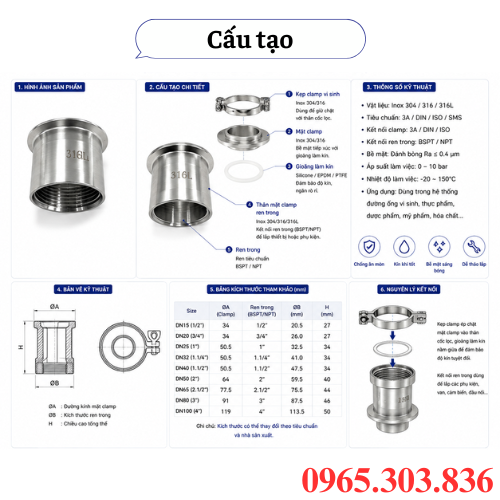

III. Cấu tạo, nguyên lý mặt clamp ren trong inox vi sinh

- Cấu tạo mặt clamp ren trong inox vi sinh

Mặt clamp ren trong inox vi sinh với thiết kế nguyên khối, gồm ba bộ phận chính được gia công để đảm bảo khả năng kết nối kín, đáp ứng tiêu chuẩn vệ sinh.

• Đầu clamp thiết ké dạng vành gờ chuẩn vi sinh với bề mặt phẳng min, phần vành được ép chặt với đầu clamp qua cùm kẹp, gioăng làm kín.
• Đầu ren trong là đoạn thân ống được tiện rãnh ren bên trong lòng ống theo chuẩn phổ biến, giúp vặn xoắn trực tiếp, chắc chắn với chân ren ngoài, van công nghiệp.
• Thân inox, đoạn ống được đúc liền giữa đầu clamp, đầu ren, thân dày giúp chịu lực vặn cơ học khi xoắn ren, chịu áp suất làm việc cao, chống rung lắc.

- Nguyên lý hoạt động mặt clamp ren trong inox vi sinh

Mặt clamp ren trong inox vi sinh hoạt động dựa trên cơ chế kết nối kép đa năng, phối hợp giữa lực ép cơ học của cùm, lực siết xoăn ren để tạo mối nối kín. Đầu clamp, tai kẹp được áp sát vào tai kẹp của đường ống vi sinh qia gioăng làm kín đặt ở rãnh. Khi siết cùm kẹp, vấu clamp nén chặt gioăng giúp hạn chế rò rỉ mà không tạo góc chết. Đầu ren trong với các rãnh ren tiện chính xác vặn xoắn trực tiếp với chân ren ngoài của thiêt bị phụ trợ như cảm biến, đồng hồ áp suất. Lòng ống gia công bóng giúp dòng lưu chất đi qua điểm chuyển tiếp tốt, không cản trở, bám dính vi khuẩn trong vận hành.

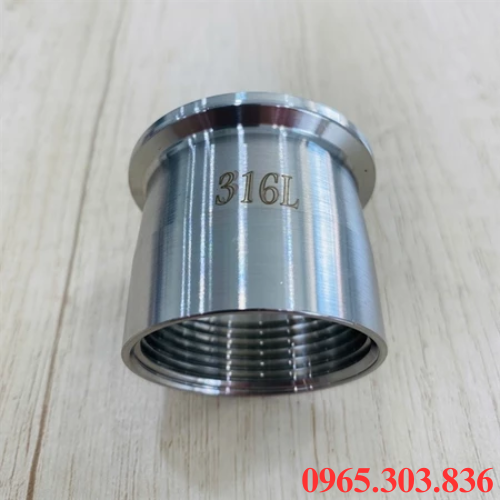

IV. Sự cố, cách khắc phục mặt clamp ren trong inox vi sinh

Trong quá trình vận hành hệ thống, mặt clamp ren trong inox vi sinh gặp sự cố kỹ thuật, việc nhận biết sớm giúp đảm bảo an toàn cho dây chuyền sản xuất.

• Rò rỉ lưu chất tại điểm nối clamp do gioăng làm kín bị thoái hoa, nứt vỡ do nhiệt độ, hóa chất, lắp gioăng lệch, cùm chưa đủ lực, nên tháo cùm kiểm tra căn chỉnh gioăng đúng rãnh, gioăng bị hỏng cần thay mới, siết cùm đều tay.
• Rò rỉ, xì hơi tại mối nối ren vì băng tan quấn không đủ dày, quấn ngược chiều ren, hai đầu không đồng chuẩn, cần kiểm tra tiêu chuẩn ren, tháo mối nối, làm sạch chân ren, quấn băng tan đung chiều, siết chặt.
• Ket, cháy ren khi vặn xoắn vì mát cơ học giữa hai bề mặt inox làm sản sinh nhiệ độ cao, dính mối hàn lạnh, bụi bẩn, cặn kim loại lọt vào kẽ ren, hãy vệ sinh sạch trước khi lắp, sử dụng mỡ đạt chuẩn khi thao tác vặn.
• Trầy xước bề mặt lòng ống, dùng dụng cụ kim loại sắc nhọn để xỉa gioăng, vệ sinh bằng hóa chât tẩy rửa có độ axit, kiềm vượt ngưỡng, khắc phục bằng cách dùng dụng cụ tháo mềm, lòng ống trầy xước cần đanh bóng cơ học lại.

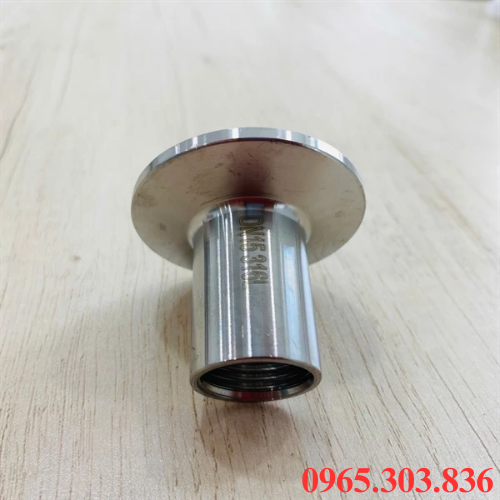

V. Hướng dẫn lựa chọn, lắp đặt mặt clamp ren trong inox vi sinh

Hướng dẫn lựa chọn mặt clamp ren trong inox vi sinh

• Xác định mác, inox 304 cho môi trường thực phẩm, nước sạch, bia rượu, inox 316L cho ngành dược phẩm, hóa mỹ phẩm, dung dịch axit, clo có độ ăn mòn cao.
• Xác định kích thước, tiêu chuẩn hệ thống, đo chính xác đường kính của vành, đường kính lòng ống để chọn đúng tiêu chuẩn, đảm bảo lắp kín tuyệt đối.
• Chọn đúng chuẩn ren trong, kiểm tra kỹ chân ren ngoài của thiết bị để chọn chuẩn ren phù hợp, tránh hiện tượng lệch ren gây rò rỉ.
• Lựa chọn chất liệu gioăng làm kín như silicone dùng cho thực phẩm, chịu nhiệt tốt, EPDM chịu nhiệt, hóa chất, PTFE chịu nhiệt độ rất cao.

Hướng dẫn lắp đặt mặt clamp ren trong inox vi sinh

• Bước 1: Kiểm tra bề mặt vành, các bước ren, dùng cồn vi sinh, lau sạch bụi bẩn, cặn kim loại bám trên chi tiết.
• Bước 2: Quấn băng tan chuyên dụng lên chân ren ngoài của thiết bị theo chiều thuận, vặn vào đầu re trong, siết vừa đủ lực bằng dụng cụ phù hợp.
• Bước 3: Đặt gioăng làm kín, đặt vòng goăng vào rãnh định vị trên mặt phẳng vành kẹp.
• Bước 4: Đặt mặt kẹp của đường ống vi sinh áp sát vào gioăng, căn chỉnh cho hai đầu ống đồng tâm.
• Bước 5: Mở cùm kẹp clamp, vặn tay siết chốt cùm, siết đều tay đến khi mối nối chặt hoàn toàn, không siết quá lực làm biến dạng gioăng.

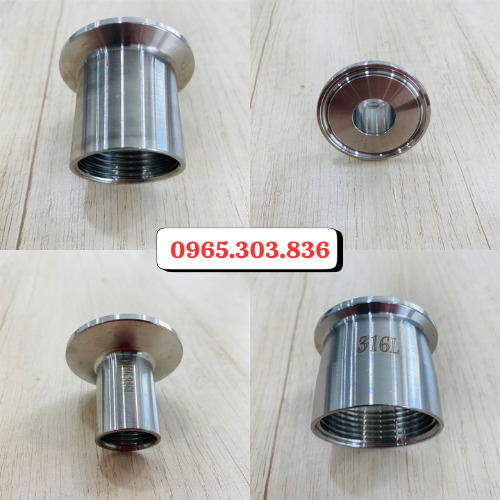

VI. Bảng giá mặt clamp ren trong inox vi sinh

Giá thành của mặt clamp ren trong inox vi sinh phụ thuộc vào nhiều yếu tố như mác thép, kích thước, tiêu chuẩn, xuất xứ. Một trong những địa chỉ uy tín, được nhiều khách hàng lựa chọn tin dùng là Thuận Phát. Với nhiều năm kinh nghiệm trong ngành, chúng tôi tự tin rằng luôn mang đến cho khách hàng những trải nghiệm tốt nhất, đảm bảo nguồn gốc xuất xứ.

Ngoài ra đội ngũ kỹ thuật chuyên nghiệp sẽ hướng dẫn sử dụng, lắp đặt, vận hành, bảo dưỡng, bảo trì sản phẩm đúng cách. Bảo hành lên đến 12 tháng, đầy đủ CO~CQ, cung cấp phụ kiện đi kèm chính hãng, hỗ trợ giao tận nơi nhanh chóng. Chi tiết vui lòng liên hệ cho chúng tôi qua số 0965.303.836 để được tư vấn, giải đáp, hướng dẫn lựa chọn sản phẩm phù hợp.

>> Tham khảo: Khớp nối nhanh inox type A, B, C, E, F, DP, DC
