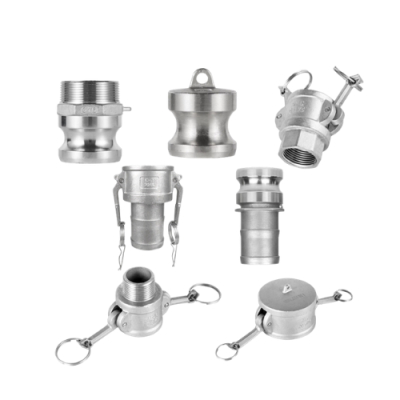

Khớp nối nhanh inox type A, B, C, E, F, DP, DC

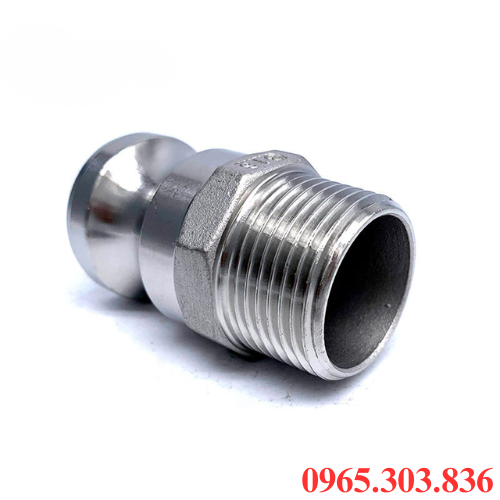

I. Tổng quan về khớp nối nhanh inox type A, B, C, E, F, DP, DC

Khớp nối nhanh inox type A, B, C, E, F, DP, DC chuyên dùng để kết nối, tháo lắp nhanh đường ống, dây dẫn, thiết bị trong hệ thống chất lỏng, khí. Chết tạo từ inox 304, 316 có khả năng chống ăn mòn tốt, độ bền cơ học cao, phù hợp nhiều môi trường làm việc khác nhau. Type A, B, C, E, F, DP, DC được thiết kế theo từng kiểu kết nối, chức năng riêng.

Type A, B, C, E, F  thường là đầu nối nhanh dùng để ghép nối giữa các đoạn ống, phụ kiện có kiểu kết nối tương ứng. Type DP, DC sử dụng làm đầu bịt bảo vệ, giúp hạn chế bụi bẩn, hơi ẩm, tạp chất xâm nhập vào đầu khớp nối khi không sử dụng.  Nhờ cơ chế kết nối nhanh giúp rút ngắn thời gian lắp đặt, tháo dỡ, bảo trì hệ thống, thuận tiện khi thay đổi, vệ sinh. Ứng dụng trong hệ thống cấp thoát nước, đường ống hóa chất, thực phẩm, đồ uống, dầu khí, khí nén, xử lý nước.

II. Thông số kỹ thuật khớp nối nhanh inox

• Tên sản phẩm: Khớp nối nhanh inox
• Phân loại: Type A, B, C, E, F, DP, DC
• Chất liệu: Inox 304, 316, 316L
• Kích thước: DN15 – DN100
• Kết nối: Ren trong, ren ngoài, đầu ống, kết nối nhanh
• Tiêu chuẩn: BSP, NPT
• Áp suất: 250 psi
• Nhiệt độ: -101 – 260 độ C
• Ứng dụng: Thực phẩm, cấp thoát nước, hóa chất,…
• Bảo hành: 12 tháng

>> Xem thêm: Phụ kiện inox

III. Cấu tạo, nguyên lý hoạt động khớp nối nhanh inox

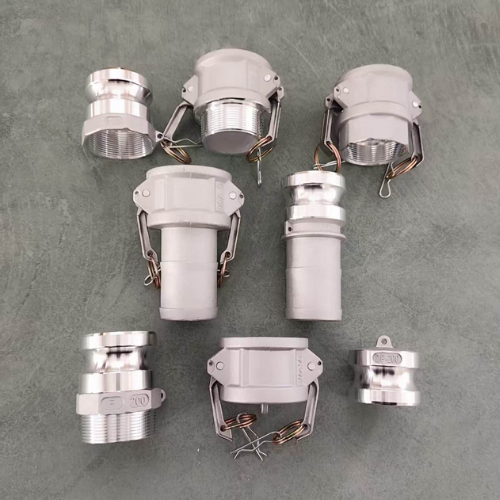

1. Cấu tạo khớp nối nhanh inox

Cấu tạo đơn giản, khớp nối nhanh inox type A, B, C, E, F, DP, DC được thiết kế để đảm bảo kết nối nhanh, chắc chắn, hạn chế rò rỉ.

• Thân khớp được gia công từ inox 304/316, bộ phận chịu áp lực chính, kết nối trực tiếp với đường ống, dây dẫn, thiết bị.
• Đầu kết nối thiết kế theo từng type, có thể là đầu ren trong, ren ngoài, đầu nối dạng ống để phù hợp với từng phương thức lắp đặt.
• Hệ thống cam khóa gồm hia cần gạt, tay cam giúp khóa chất hai nửa khớp nối với nhau, cho phép người vận hành kết nối, tháo rời nhanh.
• Chốt, tay khóa có nhiệm vụ giữ các tay cam ở đúng vị trí, hạn chế tình trạng khớp nối bị bung trong quá trình vận hành.
• Gioăng làm kín thường sử dụng NBR, EPDM, PTFE, FKM, giúp tạo độ kín giữa hai đầu nối, hạn chế rò rỉ chất lỏng, khí.
• Đầu bịt DC, DP dùng làm đầu bịt cho khớp nối khi không sử dụng, giúp bảo vệ đầu nối khỏi bụi bẩn, nước, tạp chất, phù hợp nhiều hệ thống.

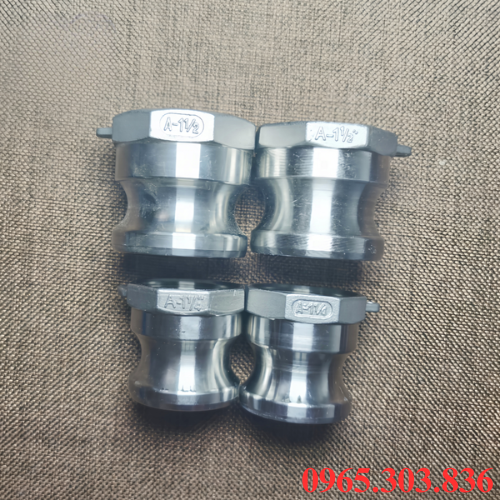

2. Nguyên lý hoạt động khớp nối nhanh inox

Khớp nối nhanh inox type A, B, C, E, F, DP, DC hoạt động dựa trên cơ chế ghép nối, khóa nhanh bằng cam giúp liên kết hai đầu ống, thiết bị mà không cần nhiều dụng cụ. Khi hai đầu khớp được đưa vào đúng vị trí, cơ cấu khóa giữ chặt các bộ phận, gioăng tạo độ kín cần thiết cho hệ thống. Quá trình kết nối thực hiện bằng cách đưa đầu đực vào cái tương ứng, sau đó đóng hai tay cam xuống vị trí khóa.

Lực ép từ tay cam giúp hai đầu khớp nối được giữ chắc với nhau, gioăng bên trong nén tạo thành vị trí làm kín, hạn chế rò rỉ. Khi tháo khớp nối, chỉ cần ngắt dòng môi chất, giảm áp trong đường ống, mở tay cam và tách hai đầu nối. Quá trình diễn ra nhanh chóng, thuận tiện vệ sinh, bảo trì, thay thế. Đối với type DP, DC thường là các đầu bịt được lắp vào phần đầu nối khi hệ thống không sử dụng, giúp bảo vệ đầu khớp khỏi bụi bẩn, hơi ẩm, tạp chất từ môi trường bên ngoài.

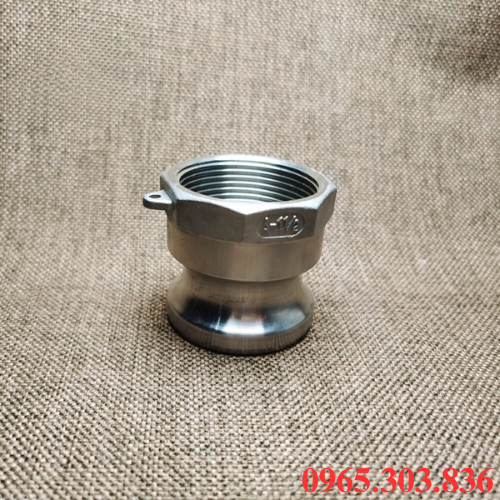

IV. Đặc điểm nổi bật khớp nối nhanh inox type A, B, C, E, F, DP, DC

Khớp nối nhanh inox type A, B, C, E, F, DP, DC sử dụng nhiều nờ thiết kế tiện lợi, khả năng kết nối nhanh, độ bền cao.

• Vật liệu bền thường chế tạo từ inox 304/316 có khả năng chống gỉ, chống ăn mòn, phù hợp nhiều môi trường làm việc.
• Kết nối, tháo lắp nhanh với cơ cấu cam khóa cho phép ghép nối, tháo rời nhanh mà không cần nhiều dụng cụ, thuận tiện vận hành, bảo trì.
• Đa dạng type kết nối như type A, B, C, E, F, DP, DC đáp ứng nhiều kiểu kết nối khác nhau trong hệ thống đường ống.
• Khả năng làm kín tốt, gioăng được đặt tại vị trí tiếp xúc giúp hạn chế rò rỉ môi chất khi khớp nối được lắp đúng kỹ thuật.
• Khả năng chống ăn mòn tốt, phù hợp với môi trường ẩm ướt, nước, hóa chất, hệ thống yêu cầu cao về độ bền vật liệu.
• Thiết kế nhỏ gọn, cấu tạo không quá phức tạp, dễ vận chuyển, lắp đặt, thay thế trong không gian hạn chế.
• Sử dụng linh hoạt, ứng dụng cho nhiều loại đường ống, dây dẫn, thiết bị trong hệ thống nước, khí nén, dầu, hóa chất, thực phẩm.
• Dễ vệ sinh, bảo trì nhơ khả năng tháo lắp nhanh giúp thuận tiện kiểm tra, vệ sinhk thay thế khi cần.

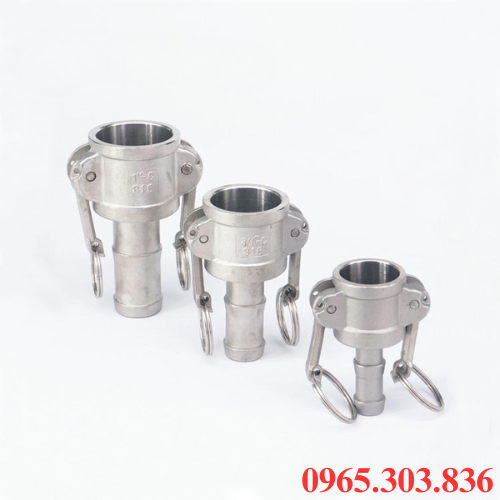

V. Ứng dụng khớp nối nhanh inox

Khớp nối nhanh inox A, B, C, E, F, DP, DC sử dụng trong nhiều hệ thống đường ống nhờ khả năng kết nối nhanh, tháo lắp thuận tiện, độ bền tốt.

• Hệ thống cấp thoát nước dùng để kết nối nhanh đường ống, máy bơm, bồn chứa, thiết bị xử lý nước, thuận tiện bảo trì, thay thế.
• Hệ thống khí nén sử dụng để kết nối đường ống, dây dẫn khí, thiết bị khí nén giúp rút ngắn thời gian lắp đặt.
• Ngành thực phẩm, đồ uống sử dụng inox với khả năng chống ăn mòn, dễ vệ sinh, phù hợp hệ thống vận chuyển nước, nguyên liệu, dung dịch thực phẩm.
• Ngành hóa chất dùng trong các đường ống dẫn hóa chất, dung dịch, chất lỏng công nghiệp phù hợp với vật liệu inox, gioăng làm kín.
• Ngành dầu khí ứng dụng trng hệ thống dẫn dầu, nhiên liệu, các loại chất lỏng công nghiệp, đặc biệt tại vị trí cần tháo lắp đường ống thường xuyên.
• Hệ thống bơm, đường ống công nghiệp giúp kết nối máy bơm với đường ống, thiết bị đầu cuối, thuận tiện bảo dưỡng, kiểm tra.

VI. Phân biệt khớp nối nhanh inox type A, B, C, E, F, DP, DC

Type	Đặc điểm kết nối	Công dụng chính
Type A	Đầu đực camlock + ren ngoài	Kết nối với type B, C, D có đầu cái camlock, nối sang đường ống bằng ren ngoài
Type B	Đầu cái camlock + ren trong	Kết nối nhanh với đầu đực, liên kết với đường ống qua ren
Type C	Đầu cái camlock + đuôi chuột	Dùng để kết nối nhanh với ống mềm bằng đầu đuôi chuột, đai siết
Type E	Đầu đực camlock + đuôi chuột	Kết nối nhanh với camlock, nối trực tiếp với ống mềm
Type F	Đầu đực camlock + ren ngoài	Dùng để kết nối type B, C, D, thiết bị có đầu ren tương ứng
Type DP	Đầu đực camlock dạng nắp bịt	Dùng để bịt đàu cái camlock, bảo vệ đầu nối khi không sử dụng
Type DC	Đầu cái camlock dạng nắp bịt	Dùng để bịt đàu đực camlock, hạn chế bụi bẩn, tạp chất xâm nhập

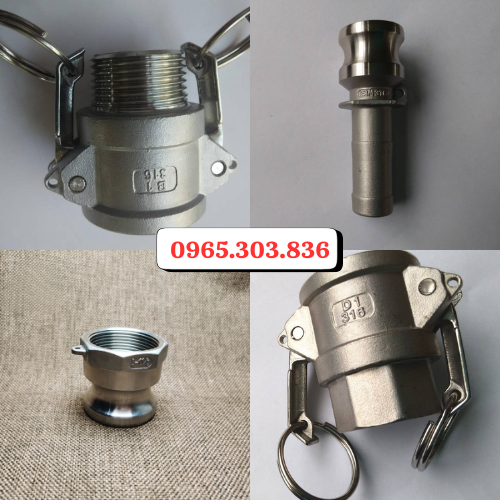

VII. Cách lựa chọn khớp nối nhanh inox phù hợp

Việc lựa chọn khớp nối nhanh inox type A, B, C, E, F, DP, DC phù hợp, cần dựa vào kiểu kết nối, kích thước đường ống, chất liệu, môi chất, điều kiện làm việc.

• Xác định đúng type như A, B, C, E, F dùng cho các kiểu kết nối khác nhau, type DP, DC dùng để bịt, bảo vệ đầu nối, xác định chính xác đầu đực, đầu cái, đầu ren, đuôi chuột trước khi mua.
• Lựa chọn kích thước, kiểm tra đường kính của đường ống, kích thước khớp nối, như 1/2", 3/4", 1", 1-1/2", 2", 3", 4", không nên lựa chọn dựa trên đường kính ngoài ống.
• Chọn vật liệu với inox 304 phù hợp nước, khí nén, môi trường công nghiệp thường, inox 316/316L phù hợp hóa chất, nước biển, ứng dụng yêu cầu cao nhờ khả năng chống ăn mòn tốt.
• Kiểm tra kiểu ren, nếu sử dụng type A, B, F có kết nối ren, xác định đúng BSP, NPT, kiểm tra ren trong, ren ngoài để tránh không tương thích khi lắp đặt.
• Xác định áp suất làm việc phù hợp, cao hơn áp suất thực tế của hệ thống, không nên sử dụng sản phẩm ở mức áp suất vượt giới hạn nhà sản xuất công bố.
• Xác định nhiệt độ làm việc, kiểm tra nhiệt độ của môi chất, lựa chọn vật liệu phù hợp, các loại gioăng như NBR, EPDM, PTFE, FKM có khả năng chịu nhiệt, tương thích hóa chất khác nhau.
• Kiểm tra môi chất, xác định hệ thống dẫn nước, dầu, khí, hóa chất, thực phẩm, môi chất khác để lựa chọn inox, gioăng làm kín tương thích, hạn chế ăn mòn, rò rỉ.

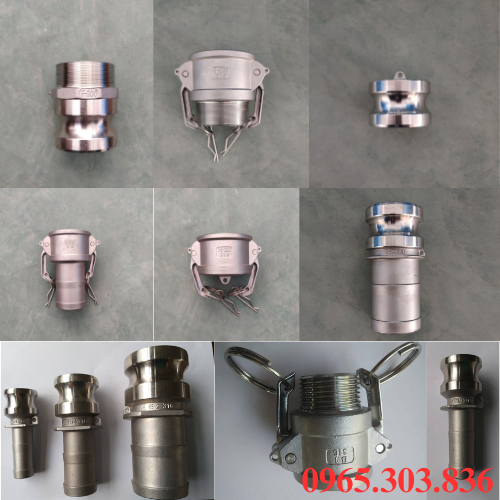

VIII. Địa chỉ cung cấp khớp nối nhanh inox type A, B, C, E, F, DP, DC

Nếu bạn đang tìm kiếm địa chỉ cung cấp khớp nối nhanh inox type A, B, C, E, F, DP, DC cần ưu tiên đơn vị có sẵn nhiều type, kích thước, vật liệu. Trên thị trường hiện nay có Thuận Phát đang là đơn vị cung cấp khớp nối với nhiều kích thước khác nhau giúp quý khách lựa chọn đa dạng sản phẩm. Khi mua khớp nối, quý khách cần cung cấp cho đơn vị bán về kích thước, type sử dụng, chất liệu, kiểu ren, môi chất, áp suất, nhiệt độ.

Thuận Phát với nhiều năm kinh nghiệm trong ngành giúp quý khách lựa chọn sản phẩm phù hợp, cung cấp nhiều mức giá hấp dẫn, ưu đãi tốt. Chế độ bảo hành lên đến 12 tháng, đầy đủ CO~CQ, đội ngũ kỹ thuật tốt giúp hướng dẫn lắp đặt, vận hành, thay mới sản phẩm đúng cách. Cung cấp phụ kiện chính hãng, nguồn gốc rõ ràng, hỗ trợ giao nhanh, dịch vụ hậu mãi tốt. Cho tiết vui lòng liên hệ 0965.393.836 để được cung cấp thông tin sản phẩm trong thời gian sớm nhất.
