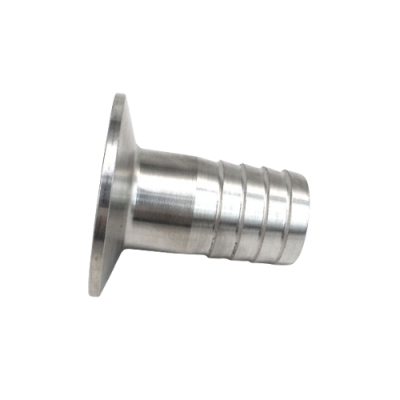

Đuôi chuột clamp inox

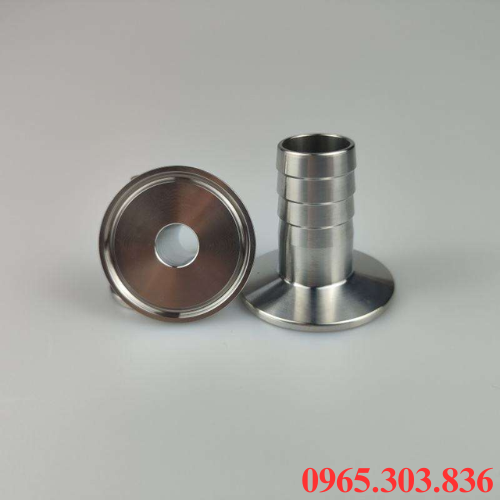

I. Tổng quan về đuôi chuột clamp inox

Đuôi chuột clamp inox phụ kiện dùng để kết nối ống mềm với hệ thống đường ống inox vi sinh qua đầu nối clamp. Với dạng đầu nối đuôi chuột với các gờ giữ ống giúp bám chắc, hạn chế tuột trong quá trình vận hành. Sản xuất từ inox 304/316 có khả năng chống ăn mòn, chịu nhiệt, đáp ứng yêu cầu vệ sinh cao. Sử dụng phổ biến trong thực phẩm, đồ uống, dược phẩm, mỹ phẩm, hóa chất, hệ thống đường ống vi sinh.

Thông số kỹ thuật:

• Tên sản phẩm: Đuôi chuột clamp
• Độ dày: 1 – 2mm
• Chất liệu: Inox 304/316
• Kết nối: Clamp, đuôi chuột
• Áp suất: 10 – 16bar
• Nhiệt độ: -20 – 150 độ C
• Gioăng: Silicone, EPDM, PTFE, Viton
• Tiêu chuẩn: ISO, 3A, DIN, SMS
• Ứng dụng: Nước, thực phẩm, đồ uống,…

>> Xem thêm: Phụ kiện inox

II. Cấu tạo, ưu điểm đuôi chuột clamp inox

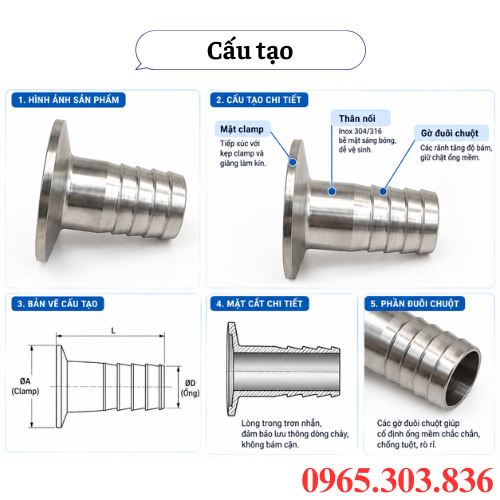

Cấu tạo đuôi chuột clamp inox

• Mặt đĩa clamp là đầu kết nối vi sinh tiêu chuẩn, đầu có rãnh định vị ôm khít gioăng làm kín để kẹp chặt vào hệ thống đường ống qua cùm clamp.
• Thân ống nối giữa mặt đĩa clamp, đuôi chuột, gia công inox 304, 316 nguyên khối với độ dày tiêu chuẩn, lòng đánh bóng giúp lưu chất không bị cản trở.
• Đuôi chuột là đoạn ống hình trụ có gờ nổi hình gợn sóng, vây ca chạy quanh thân, thiết kế bo tròn nhẹ góc để luồn dễ, giữ chặt ống, chống tuột dưới áp suất cao.
• Điểm dừng ống là phần gờ chặn nằm ở gốc đuôi chuột, giúp xác định chính xác vị trí đẩy ống mềm vào, tránh chèm lên mặt đĩa clamp.

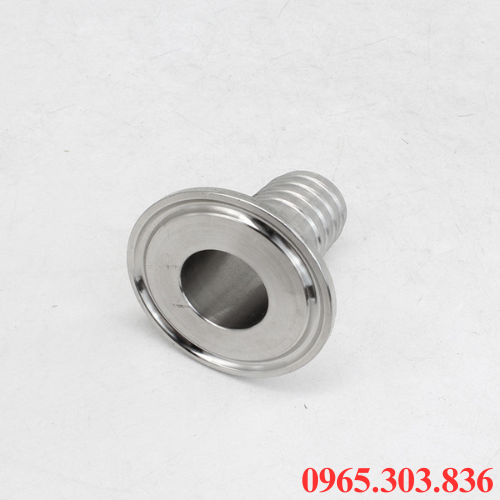

Ưu điểm đuôi chuột clamp inox

• Kết nối linh hoạt, tháo lắp siêu nhanh, thá rời thủ công bằng tay nhanh qua cùm clamp mà không cần dụng cụ phức tạp, tiết kiệm thời gian vệ sinh, bảo trì.
• Chống rò rỉ, chịu áp suất vượt trội, kết cấu mặt đãi có rãnh khóa gioăng kết hợp với gờ nổi trên đuôi chuột giúp giữ chặt ống mềm, chịu áp suất cao, chống rò rỉ.
• Đạt chuẩn vi sinh, an toàn với chất liệu inox 304/216 cao cấp được đánh bóng siêu phẳng, ngăn chặn bám dính mảng bám, vi khuẩn, biến đổi lưu chất.
• Độ bền, kháng ăn mòn nhờ khả năng chống oxy hóa, chịu được loại hóa chất tẩy rửa mạnh, nhiệt độ cao, áp suất trong quá trình hấp tiệt trùng CIP.
• Tương thích đa dạng tiêu chuẩn, dễ kết ối với nhiều ống mềm vi sinh, tương thích hoàn hảo với các tiêu chuẩn đường ống như DIN, SMS, ISO.

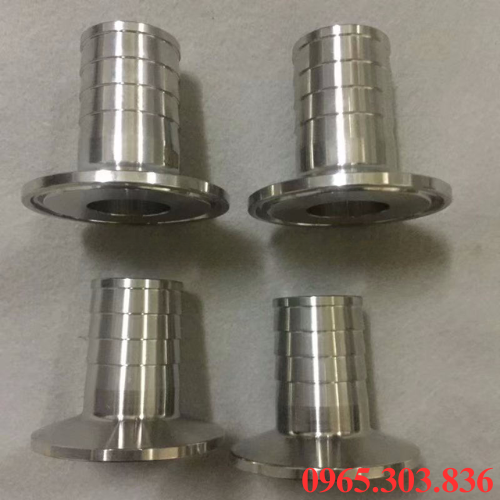

III. Ứng dụng, lưu ý khi dùng đuôi chuột clamp inox

1. Ứng dụng đuôi chuột clamp inox

Nhờ khả năng tháo lắp nhanh, đảm bảo độ kín, dễ vệ sinh, đuôi chuột clamp inox phù hợp với nhiều hệ thống công nghiệp, vi sinh.

• Ngành thực phẩm, đồ uống dùng để kết nối ống mềm trong hệ thống vận chuyển sữa, bia, nước giải khát, nước tinh khiết, thực phẩm.
• Ngành dược phẩm sử dụng trong hệ thống dẫn nguyên liệu, dung dịch, nước tinh khiết, dây chuyền yêu cầu cao về độ sạch.
• Ngành mỹ phẩm giúp kết nối đường ống dẫn kem, gel, dung dịch, nguyên liệu trong quá trình sản xuất.
• Hệ thống đường ống vi sinh phù hợp với dây chuyền cần hạn chế điểm đọng lưu chất, dễ vệ sinh, thường xuyên tháo lắp.
• Hệ thống bơm, bồn chứa dùng để nối ống mềm với máy bơm, bồn, van, bộ lọc, thiết bị có đầu clamp.
• Hệ thống dẫn nước, dung dịch có thể sử dụng cho nước, dung dịch vệ sinh, môi chất tương thích với inox 304/316.
• Hệ thống càn bảo trì thường xuyên nhờ kiểu nối clamp giúp tháo ống nhanh, thuận tiện kiểm tra, vệ sinh, thay thế phụ kiện.

2. Lưu ý khi sử dụng đuôi chuột clamp inox

• Chọn vật liệu phù hợp, inox 304 dùng cho thực phẩm, sữa, đồ uống thường, 316 dùng ngành dược phẩm, mỹ phẩm, môi trường chứa axit, muối.
• Chuẩn khớp kích thước đuôi chuột, đường kính ngoài đuôi chuột khớp hoàn toàn đường kính của ống mềm, tránh rò rỉ.
• Không dùng mỡ bôi trơn công nghiệp, khi lồng ống mềm vào đuôi chuột, nếu chặt nên dùng nước ấm, dung dịch vệ sinh để làm mềm ống.
• Siết đai siết vừa đủ, dùng đai siết chuyên dụng để cố định bên ngoài ống mềm, siết lực vừa phải, tránh siết chặt làm biến dạng gờ đuôi chuột.
• Tuân thủ giới hạn áp suất, nhiệt độ, không vận hành vượt quá mức áp suất, nhiệt độ của bộ calmp, ống mềm sử dụng.
• Kiểm tra định kỳ, thường xuyên kiểm tra tình trạng lão hóa của gioăng làm kín, bề mặt gờ đuôi chuột để thay thế kịp thời khi có dấu hiệu trầy xước, nứt vỡ.

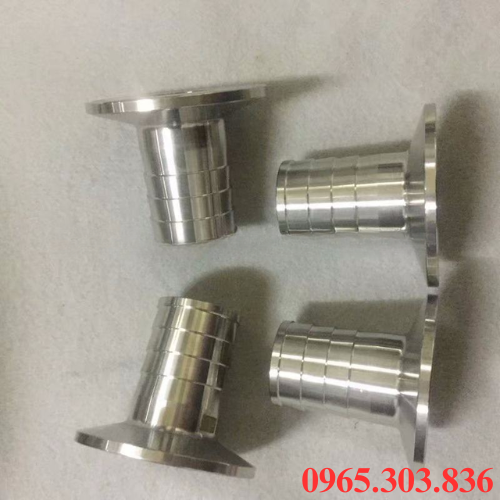

IV. Tiêu chuẩn sản xuất, cách lắp đặt đuôi chuột clamp inox

Tiêu chuẩn sản xuất đuôi chuột clamp inox

• Tiêu chuẩn 3A, chuẩn vệ sinh nghiêm ngặt cho ngành thực phẩm, sữa, quy định chi tiết về góc bo, bán kính gờ đuôi chuột, biến dạng vành clamp đảm bảo dễ vệ sinh.
• Tiêu chuẩn DIN là hệ tiêu chuẩn châu Âu phổ biến nhất, quy định chuẩn xác đường kính ngoài, vành đĩa clamp theo kích thước.
• Tiêu chuẩn ISO, quy định chuẩn hóa dải kích thước khớp nối clamp vi sinh dùng cho ống inox theo kích thước milimet.
• Tiêu chuẩn SMS tiêu chuẩn phổ biến nhất trong ngành đồ uống, thực phảm tại khu vực Bắc ÂU, châu Á.
• Tiêu chuẩn ASME BPE tiêu chuẩn cao cấp chuyên dụng cho thiết bị xử lý sinh học, dược phẩm, quy định khắt khe về độ nhám.

Cách lắp đặt đuôi chuột clamp inox

• Chuẩn bị, vệ sinh, lau sạch bụi bẩn, dầu mỡ trên về mặt đĩa clamp, phần gờ đuôi chuột, lòng ống mềm bằng cồn y tế, dung dịch vệ sinh vi sinh.
• Nối ống mềm vào đuôi chuột, đẩy đuôi chuột thẳng vào lòng ống, nếu ống quá chặt ngâm mềm đầu ống, không dùng mỡ gốc khoáng bôi trơn.
• Cố định đai siết, đẩy đai về vị trí phần gờ đuôi chuột, siết chặt bằng tô vít với lực vừa đủ để tránh móp móp, rách ống mềm.
• Vị trí gioăng làm kín, đặt gioăng silicone, PTFE, EPDM cân bằng vào rãnh vị trí của mặt đĩa clamp đuôi chuột.
• Ghép mặt clamp, siết cùm, áp sát mặt đĩa clamp đuôi chuột vào mặt đãi clamp trên hệ thống đường ống, mở cùm kẹp hai mặt đĩa, vặn đai ốc để siết.
• Sau lắp đặt kiểm tra cùm kẹp đã ôm đều hia vành clamp chưa, gioăng không phồng trồi vào lòng ống, chạy thử áp suất thấp kiểm tra độ kín.

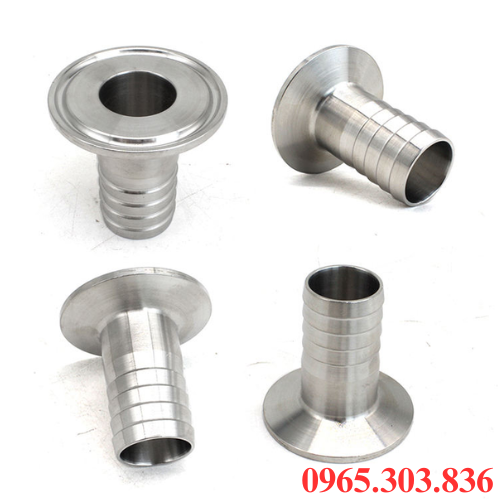

V. Mua đuôi chuột clamp inox chính hãng ở đâu?

Khi mua đuôi chuột clamp inox, quý khách nên lựa chọn đơn vị uy tín, chuyên cung cấp phụ kiện thiết bị inox như Thuận Phát. Tại cửa hàng chúng tôi, tất cả các sản phẩm đều có nguồn gốc xuất xứ rõ ràng, đảm bảo hàng chính hãng 100%. Ngoài ra, với phương châm chất lượng luôn là yếu tố hàng đầu để khách hàng an tâm lựa chọn, tin dùng sản phẩm. Sở hữu nhiều năm kinh nghiệm, cùng đội ngũ chuyên nghiệp hướng dẫn quý khách lựa chọn sản phẩm phù hợp.

Hỗ trợ bảo dưỡng, bảo trì, thay mới sản phẩm, chế độ bảo hành lên đến 12 tháng, đầy đủ CO~CQ. Giao hàng tận nơi nhanh chóng, cung cấp phụ kiện đi kèm chính hãng, giá cạnh tranh, công khai, minh bạch, dịch vụ hậu mãi tận tâm, nhiệt tình. Chi tiết vui lòng liên hệ 0965.303.836 để được báo giá, tư vấn miễn phí, hướng dẫn sử dụng sản phẩm đúng cách.
