Thập Inox

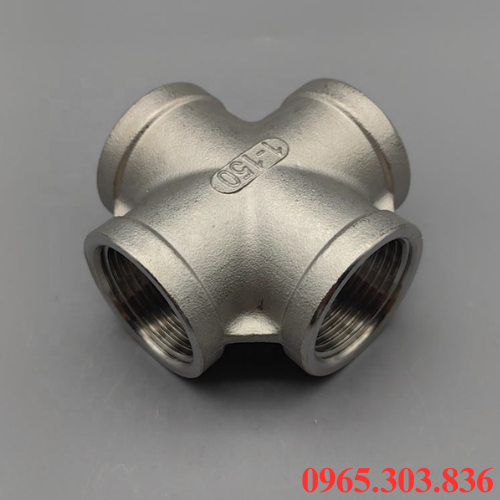

I. Khái niệm về chữ thập inox

Chữ thập inox được thiết kế với 4 đầu kết nối, tạo thành dạng giao nhau giống hình dấu + dùng dể chia, kết nối các nhánh đường ống trong hệ thống. Với chất liệu inox 304, inox 316 có khả năng chống ăn mòn, chịu nhiệt, chịu áp lực tốt. Sử dụng phổ biến trong các hệ thống cấp thoát nước, xử lý nước, thực phẩm, dược phẩm, hóa chất, khí nén, đường ống công nghiệp. Chữ thập được gia công theo nhiều kiểu kết nối như hàn, ren, clamp với đa dạng kích thước đáp ứng nhu cầu lắp đặt.

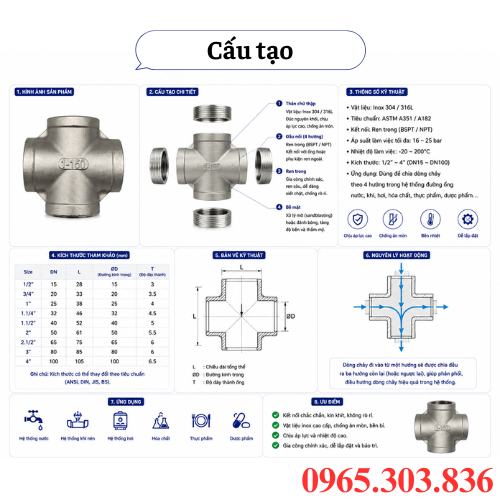

II. Cấu tạo chữ thập inox

Cấu tạo đơn giản, chữ thập inox được thiết kế để đảm bảo khả năng kết nối, dẫn lưu chất trong hệ thống đường ống, các bộ phận chính gồm:

• Thân chữ thập được đúc, gia công từ inox 304, inox 316 có dạng giao 4 hướng, bộ phận chịu lực, kết nối các nhánh đường ống.
• 4 đầu kết nối được đặt vuông góc với nhau, giúp liên kết đường ống theo nhiều hướng, tùy dòng có thể sử dụng đầu hàn, đầu ren, clamp.
• Đường dẫn bên trong có tiết diện phù hợp với kích thước giúp lưu chất đi qua giữa các nhánh, hạn chế tình trạng cản trở dòng chảy.
• Bề mặt inox được đánh bóng, xử lý bề mặt, đánh bóng vi sinh tùy mục đích sử dụng, giúp tăng khả năng chống bám bẩn, ăn mòn.
• Mối nối, vị trí gia công được xử lý chính xác để đảm bảo độ kín khi lắp đặt, hạn chế rò rỉ trong quá trình vận hành.

III. Thông số kỹ thuật chữ thập inox

• Tên sản phẩm: Chữ thập inox
• Kích thước: DN15 – DN100
• Chất liệu: Inox 304, inox 316
• Size: ½ - 4”
• Kiểu kết nối: Hàn, ren, clamp
• Tiêu chuẩn: ASTM, ANSI, JIS, DIN
• Áp lực: PN10, PN16
• Nhiệt độ: 0 – 180 độ C
• Bề mặt: Inox bóng, đánh bóng, đánh bóng vi sinh
• Môi trường: Nước, khí, thực phẩm, hóa chất,…
• Bảo hành: 12 tháng

>> Xem thêm: Phụ kiện inox

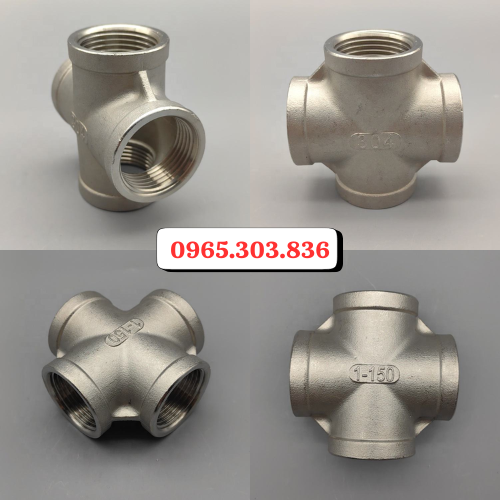

IV. Ứng dụng thực thế chữ thập inox

Chữ thập inox nhờ khả năng chống gỉ, chịu nhiệt, chịu áp lực tốt, phù hợp với nhiều hệ thống môi trường khác nhau.

• Hệ thống cấp, phân phối nước giúp kết nối 4 tuyến ống, phân chia dòng nước đến nhiều khu vực, thiết bị sử dụng.
• Hệ thống xử lý nước, lắp đặt tại đường ống dẫn nước sạch, nước lọc, hệ thống RO, các cụm thiết bị xử lý nước.
• Ngành thực phẩm, đồ uống sử dụng trong đường ống vận chuyển sữa, nước giải khát, bia, rượu, thực phẩm dạng lỏng, đặc biệt với loại inox vi sinh.
• Ngành dược phẩm dùng để kết nối các nhánh đường ống trong hệ thống sản xuất, chiết rót, dẫn truyền nguyên liệu yêu cầu độ sạch cao.
• Ngành hóa chất sử dụng trong đường ống dẫn hóa chất, dung dịch có tính ăn mòn, ưu tiên inox 316 để tăng khả năng chống ăn mòn.
• Hệ thống khí nén, khí công nghiệp giúp kết nối, phân phối khí từ một tuyến chính đến nhiều nhánh trong nhà máy.
• Hệ thống hơi, nhiệt được sử dụng tại các tuyến dẫn hơi, nước nóng, chất tải nhiệt khi đáp ứng yêu cầu về nhiệt độ, áp suất.
• Đường ống công nghiệp hỗ trợ bố trí mạng đường ống phức tạp, giúp kết nối nhiều hướng mà không cần sử dụng nhiều phụ kiện.

V. Đặc điểm, hạn chế của chữ thập inox

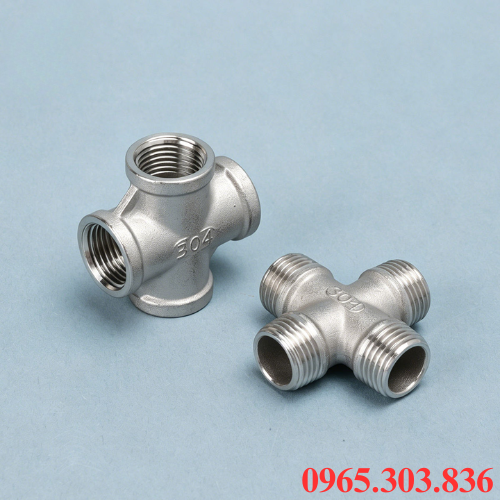

1. Đặc điểm chữ thập inox

Phụ kiện đường ống có thiết ké 4 đầu kết nối, chữ thập inox nổi bật nhờ độ bền cao, khả năng chống ăn mòn, phù hợp nhiều môi trường sử dụng khác nhau.

• Inox chống ăn mòn tốt, thường là inox 304, inox 316 giúp hạn chế gỉ sét khi tiếp xúc với nước, hơi ẩm, nhiều loại hóa chất.
• Thiết kế 4 hướng tiện lợi, bốn đầu kết nối được đặt vuông góc giúp kết nối nhiều tuyến ống, tói ưu cách bố trí của hệ thống.
• Độ bền cơ học cao với kết cấu chắc chắn, chịu được tác động của áp lực, nhiệt độ, rung động trong quá trình vận hành.
• Đa dạng kiểu kết nối như chữ thập inox hàn, ren, clamp đáp ứng từ hệ thống công nghiệp thường đến đường ống vi sinh.
• Dễ vệ sinh, bảo dưỡng với bề mặt inox nhẵn, ít bám bẩn, dễ làm sạch, đặc biệt phù hợp với hệ thống thực phẩm, dược phẩm, xư lý nước.

2. Hạn chế chữ thập inox

• Chi phí cao hơn các dòng phụ kiện bằng thép, nhựa, một số vật liệu thường.
• Khó gia công vì inox có độ cứng cao nên cắt, hàn, gia công cần kỹ thuật chính xác.
• Yêu cầu lắp đúng kỹ thuật, các mối hàn, ren, clamp được thực hiện đúng quy trình để đảm bảo độ kín, tránh rò rỉ.

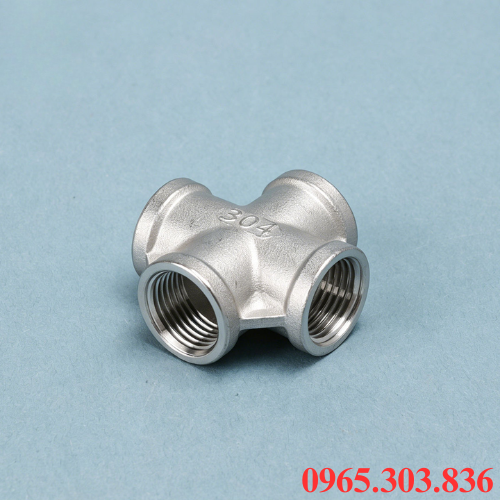

VI. Các loại chữ thập inox phổ biến trên thị trường

Chữ thập inox được phân loại dựa trên vật liệu, kiểu kết nối, mục đích sử dụng, nổi bật với một số dòng:

• Chữ thập inox 304 dòng thông dụng, độ bền tốt, chống ăn mòn cao, phù hợp hệ thống nước, thực phẩm, đường ống công nghiệp thông thường.
• Chữ thập inox 316/316L có khả năng ăn mòn tốt hơn inox 304, đặc biệt môi trường hóa chất, nước biển, hệ thống yêu cầu độ sạch cao.
• Chữ thập inox hàn với hai đầu, các đầu kết nối được thiết kế để hàn trực tiếp với đường ống, tạo mối nối chắc chắn, kín.
• Chữ thập inox ren sử dụng kết nối ren, thuận tiện cho việc tháo lắp, thay thế, bảo trì đường ống.
• Chữ thập inox clamp kết nối bằng clamp, gioăng, lắp đặt nhanh, dễ tháo rời, thường dùng trong hệ thống thực phẩm, dược phẩm, vi sinh.
• Chữ thập inox vi sinh với bề mặt xử lý nhẵn, hạn chế bám cặn, dễ vệ sinh, phù hợp hệ thống yêu cầu tiêu chuẩn vệ sinh cao.

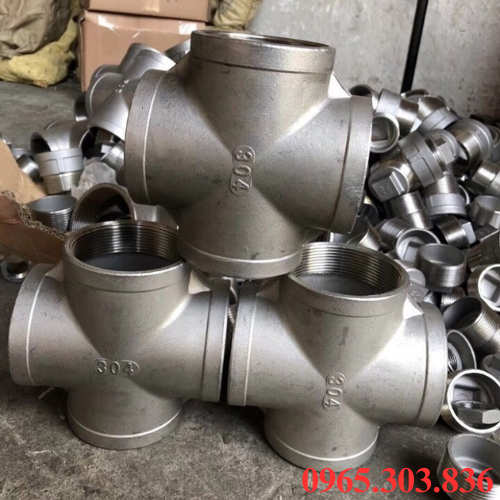

VII. Tiêu chí lựa chọn chữ thập inox phù hợp

Để chữ thập inox họa động ổn định, đảm bao độ kín cho hệ thống, cần lựa chọn dựa trên vật liệu, kích thước, kiểu kết nối, điều kiện vận hành thực tế.

• Chọn đúng vật liệu, 304 phù hợp hệ thống thường, inox 316/316L nên ưu tiên cho môi trường hóa chất, nước biển, yêu cầu vệ sinh cao.
• Đúng kích thước đường ống, xác định chính xác DN, size của đường ống đẻ đảm bảo các đầu kết nối tương thích, tránh gia công, sử dụng phụ kiện chuyển đổi.
• Phù hợp kiểu kết nối như lựa chọn dạng hàn, ren, clamp tùy theo thiết kế, yêu cầu tháo lắp của hệ thống.
• Đáp ứng áp suất, nhiệt đọ, kiểm tra áp lực, nhiệt độ của hệ thống, chọn chữ thập có thông số phù hợp để đảm bảo an toàn khi vận hành.
• Chọn đúng tiêu chuẩn với hệ thống công nghiệp, vi sinh cần kiểm tra tiêu chuẩn như DIN, ANSI, JIS, ASTM, tiêu chuẩn vệ sinh tương ứng.
• Kiểm tra chất lượng gia công, ưu tiên thân đều, mối hàn chắc chắn, bề mặt sạch, các đầu kết nối chính xác, hạn chế rò rỉ trong quá trình sử dụng.

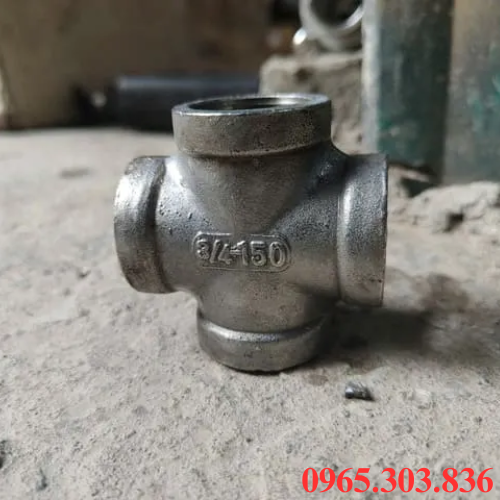

VIII. Địa chỉ cung cấp chữ thập chất lượng, giá tốt

Khi mua chữ thập inox, quý khách hàng nên lựa chọn đơn vị uy tín như Vật tư Công nghiệp Thuận Phát để được đảm bảo về nguồn gốc rõ ràng, đa dạng kích thước, vật liệu. Sở hữu đội ngũ kỹ thuật giàu kinh nghiệm hướng dẫn quý khách sử dụng, vận hành, lắp đặt sản phẩm đúng cách. Bảo hành lên đến 12 tháng, đầy đủ CO~CQ, cung cấp phụ kiện chính hãng, giá cả cạnh tranh công khai minh bạch.

Khi mua chữ thập tại Thuận Phát ngoài chất lượng về sản phẩm, quý khách còn được trải nghiệm về dịch vụ hậu mãi tận tân, nhiệt tình. Hỗ trợ giao hàng tận nơi nhanh chóng, trải nghiệm tư vấn miễn phí về sản phẩm ngay tại cửa hàng. Liên hệ ngay cho chúng tôi qua số 0965.303.8356 để được tư vấn, báo giá, hướng dẫn lựa chọn sản phẩm phù hợp cho hệ thống quý khách.
