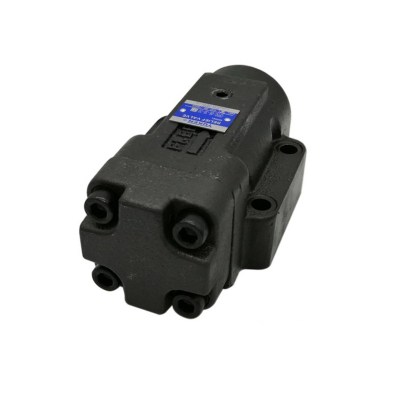

Van một chiều thủy lực CPDG03, CPDG06, CPDG10

I. Tìm hiểu chi tiết van một chiều thuỷ lực CPDG Series

Van một chiều thuỷ lực CPDG-03, CPDG-06, CPDG-10 là loại van một chiều được sử dụng rộng rãi trong hệ thống thuỷ lực công nghiệp đến dân sinh, với nhiệm vụ dẫn dòng chảy đi theo một hướng nhất định và ngăn dòng chảy ngược hiệu quả.

Van CPDG Series – Yuken thiết kế đặc biệt với phần thân được chế tạo hoàn toàn từ chất liệu chắc chắnm bền bỉ, đảm bảo khả năng chịu lực và nhiệt độ lớn. Là sự lựa chọn đáng tín cậy trong nhiều điều kiện làm việc khắc nghiệt như hệ thống thuỷ lực xi lanh, máy ép, hệ thống nâng – hạ và các thiết bị trong sản xuất.

Phân biệt lưu lượng van một chiều thuỷ lực CPDG Series theo model:

• CPDG-03: Lưu lượng nhỏ 40 L/min.
• CPDG-06: Lưu lượng trung bình 100 L/min.
• CPDG-10: Lưu lượng lớn 250 L/min.

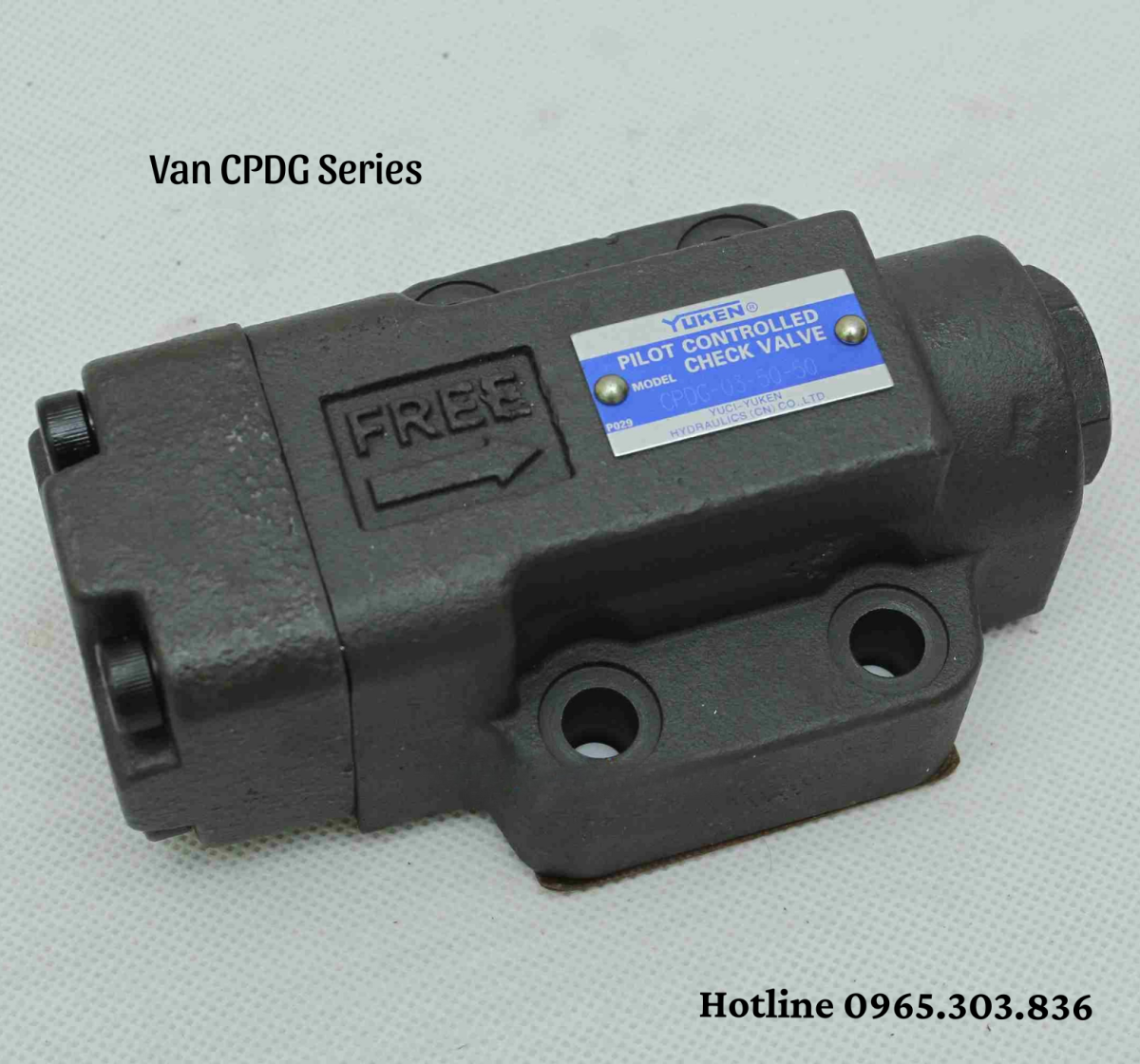

II. Hình ảnh van một chiều thuỷ lực CPDG Series

Ngoài hình ảnh thực tế của mẫu van một chiều thuỷ lực CPDG Series chúng tôi cung cấp, còn có đa dạng các thiết bị thường được tích hợp và liên quan đến van CPDG03, CPDG06, CPDG10 như:

• Van một chiều cánh bướm
• Van một chiều mặt bích
• Van một chiều lò xo
• Van một chiều khí nén
• Van một chiều đứng lò xo vặn tay

Để hiểu rõ thong tin chi tiết về sản phẩm, vui lòng liên hệ trực tiếp Thuận Phát qua hotline 0965.303.836 đội ngũ chuyên viên kỹ thuật sẵn sàng hỗ trợ giải đáp và báo giá chính xác nhất.

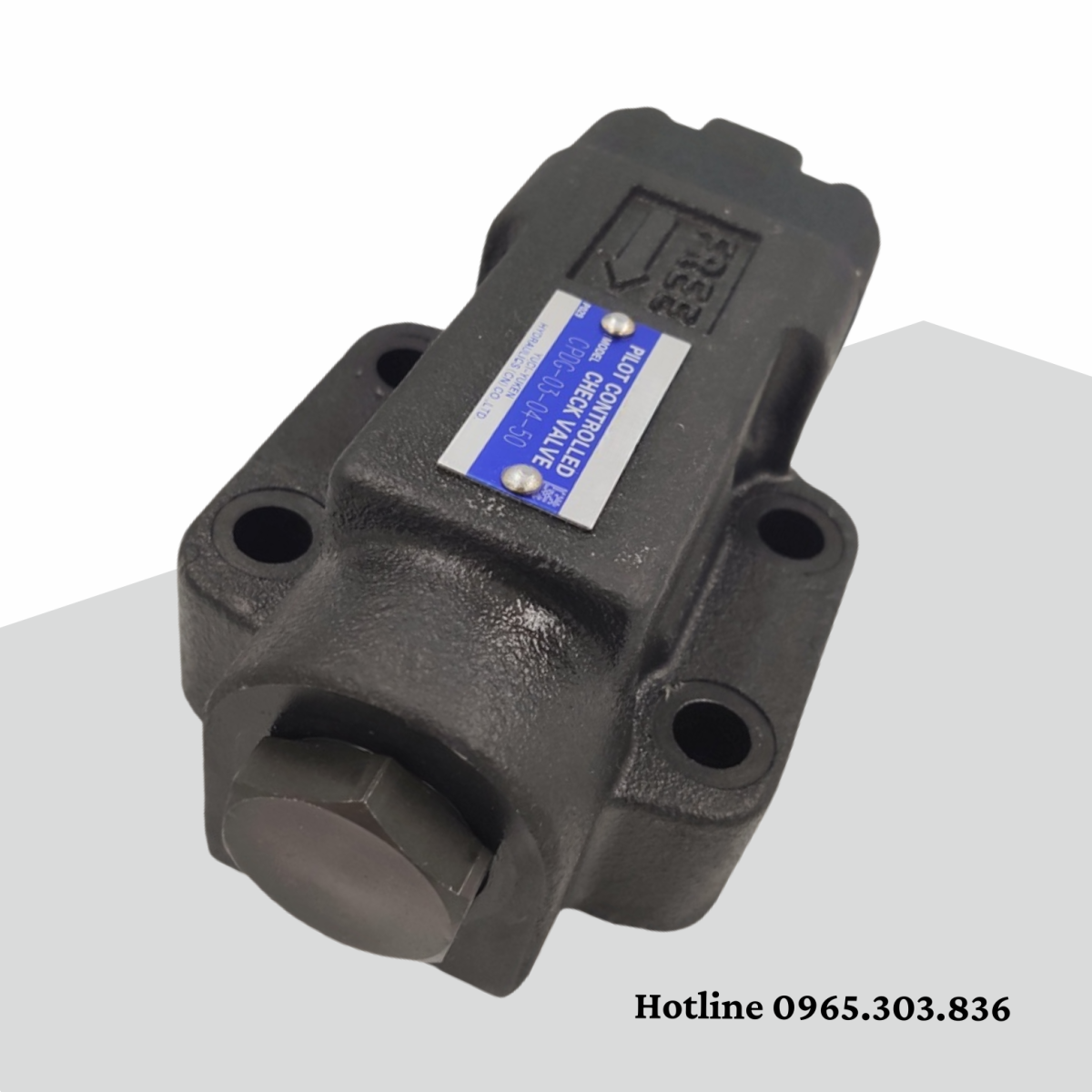

III. Đặc điểm nổi bật van một chiều thuỷ lực CPDG Series

Van một chiều thuỷ lực CPDG03, CPDG06, CPDG10 sở hữu nhiều điểm đặc biệt nổi bật. Cụ thể:
- Van cho phép dòng dầu chảy tự do theo một chiều và ngăn hoàn toàn dòng chảy ngược khi không có áp suất, giúp bảo vệ hệ thống và duy trì áp suất ổn định trong mạch thuỷ lực.
- Van chỉ mở chiều ngược khi có tín hiệu điều khiển tác động, giúp người vận hành có thể kiểm soát quá trình đóng mở van, phù hợp với các hệ thống yêu cầu điều khiển tải có kiểm soát.
- Van CPDG Series được trang bị cơ cấu giảm áp giúp van mở từ từ, hạn chế hiện tượng sốc áp, rung giật và tiếng ồn, góp phần nâng cao độ bền của van và các thiết bị liên quan.
- Van CPDG Series có khả năng làm việc ở áp suất cao, đáp ứng tốt các ứng dụng công nghiệp nặng như máy ép thủy lực, hệ thống nâng hạ và xi lanh tải lớn.
- Van CPDG Series có nhiều kích thước và lưu lượng khác nhau từ 50 L/min đến 250 L/min, giúp người dùng dễ dàng lựa chọn model phù hợp với yêu cầu kỹ thuật của từng hệ thống.
- Van được thiết kế theo chuẩn quốc tế, giúp việc lắp đặt, thay thế và tích hợp vào hệ thống thủy lực trở nên nhanh chóng, thuận tiện và tiết kiệm không gian.

IV. Thông số kỹ thuật van một chiều thuỷ lực CPDG Series

* Thông số kỹ thuật CPDG03, CPDG06, CPDG10:

STT	Thông số	Van CPDG – 03	Van CPDG – 06	Van CPDG – 10
1	Model	Van một chiều thuỷ lực CPDG03	Van một chiều thuỷ lực CPDG06	Van một chiều thuỷ lực CPDG10
2	Lưu lượng làm việc tối đa	40 L/min	100 L/min	250 L/min
3	Áp suất làm việc tối đa	250bar / 25Mpa
4	Kích thước cổng kết nối	3/8”	3/4"	1 – 1/4"
5	Nhiệt độ làm việc	-20 độ C đến 80 độ C
6	Kiểu lắp đặt	Mặt bích
7	Môi chất sử dụng	Dầu thuỷ lực
8	Ứng dụng phổ biến	Hệ thông xi lanh nâng – hạ, máy ép thuỷ lực
9	Thương hiệu	Yuken
10	Sản xuất	Nhật Bản, Đài Loan, Trung Quốc
11	Bảo hành	6 – 12 tháng
12	Giấy tờ	Chứng từ CO~CQ đầy đủ

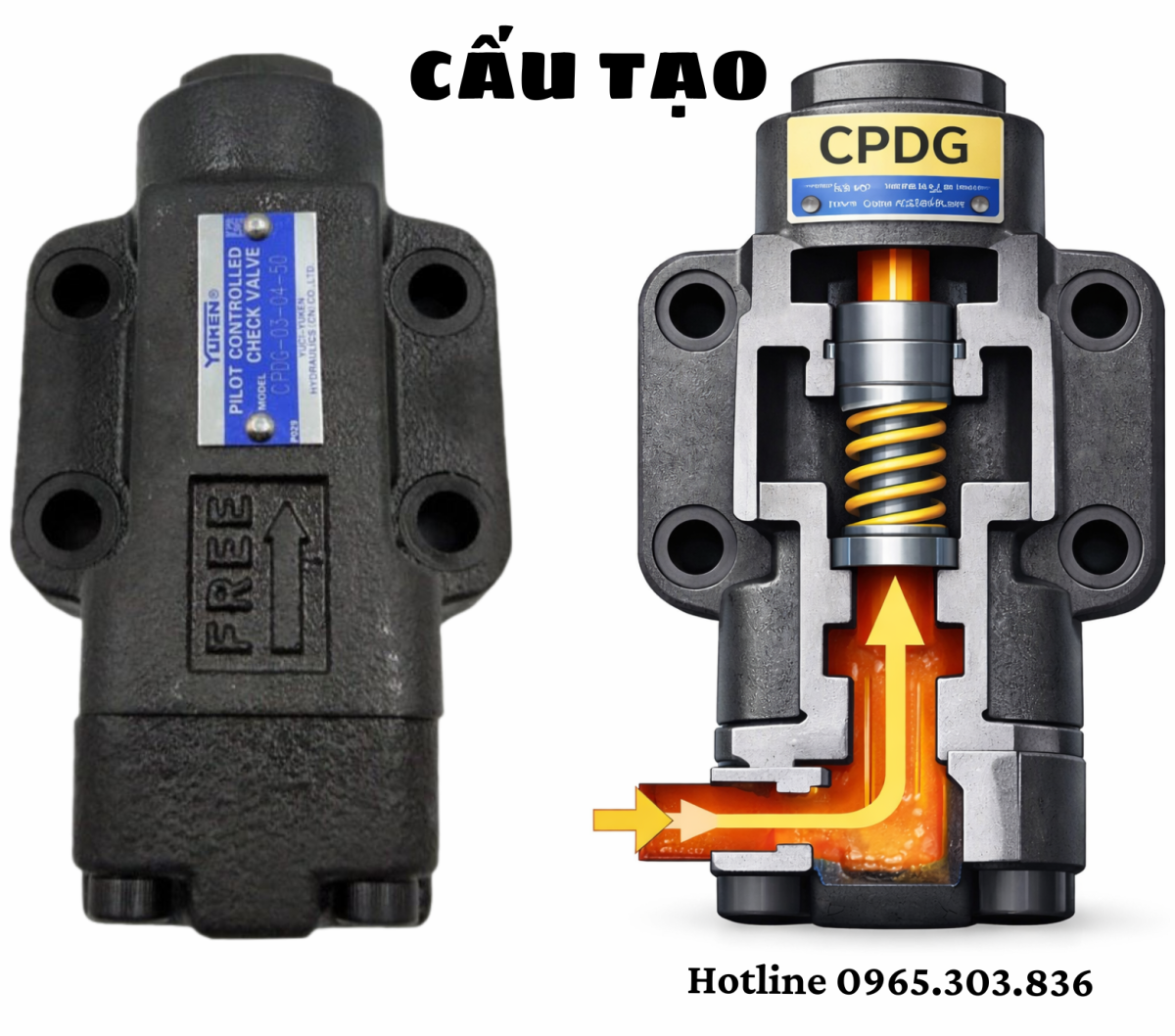

V. Cấu tạo, nguyên lý hoạt động van một chiều thuỷ lực CPDG Series

1. Cấu tạo chính van một chiều thuỷ lực CPDG03, CPDG06, CPDG10

- Thân van là bộ phận chịu lực chủ yếu của van CPDG, thường được chế tạo từ vật liệu chịu áp cao và tích hợp cổng vào – cổng ra theo tiêu chuẩn lắp đặt.
- Piston/bi van là chi tiết có nhiệm vụ đóng – mở dòng chảy khi dầu đi đúng chiều, piston bị nén lại và cho dòng dầu lưu thông qua.
- Lò xo có nhiệm vụ tạo lực đàn hồi giúp phần piston/bi van trở về vị trí ban đầu tức thì khi áp suất giảm hoặc xuất hiện dòng chảy lưu thông ngược chiều.
- Gioăng/phớt làm kín thường dùng vật liệu cao su NBR hoặc Viton, tích hợp tại các điểm kết nối, giúp ngăn chặn dầu rò rỉ ra ngoài.
- Nắp van được đặt tại các vị trí như bên hông hoặc trên thân van, giúp bảo vệ các chi tiết bên trong và thuận tiện bảo dưỡng, sửa chữa, thay thế linh kiện.

2. Nguyên lý hoạt động van một chiều thuỷ lực CPDG03, CPDG06, CPDG10

Van một chiều thủy lực CPDG03, CPDG06, CPDG10 hoạt động theo nguyên lý đóng – mở tự động nhờ chênh lệch áp suất của dòng dầu, cho phép dầu thủy lực chảy theo một chiều nhất định và ngăn hoàn toàn hiện tượng dòng chảy ngược trong hệ thống. Được hiểu theo cách sau:

Khi dầu thủy lực đi vào van theo chiều cho phép, áp suất dòng dầu tác động trực tiếp lên piston/bi van. Khi áp suất lớn hơn lực đàn hồi của lò xo, piston/bi bị đẩy rời khỏi seat, lò xo bị nén lại và van mở, cho phép dầu lưu thông qua van dễ dàng.

Khi dòng dầu đổi chiều hoặc khi áp suất đầu vào giảm hơn nhiều so với mức áp suất mở ban đầu, lực đẩy của dòng dầu không còn đủ để nén lực lò xo. Làm lò xo đẩy piston/bi trở về vị trí đóng, ép sát vào seat van, khiến van đóng kín hoàn toàn.

VI. Ứng dụng van một chiều thuỷ lực CPDG03, CPDG06, CPDG10

Van một chiều thuỷ lực CPDG Series sở hữu nhiều đặc điểm nổi bật, được dùng rộng rãi trong các lĩnh vực sau:
Ứng dụng 1: Hệ thống xi lanh thủy lực
- Van CPDG được lắp trên đường dầu cấp hoặc đường hồi của xi lanh nhằm ngăn dầu chảy ngược.
Ứng dụng 2: Hệ thống bơm thủy lực
- Van một chiều CPDG giúp bảo vệ bơm, ngăn dầu hồi ngược về bơm khi máy dừng hoạt động, từ đó giảm nguy cơ hư hỏng bơm và sụt áp hệ thống.
Ứng dụng 3: Hệ thống thủy lực máy công nghiệp
- Được dùng phổ biến trong máy ép, máy dập, máy CNC, máy móc gia công cơ khí, đảm bảo độ chính xác và an toàn khi vận hành.
Ứng dụng 4: Máy xây dựng và thiết bị cơ giới
- Van CPDG03, CPDG06, CPDG10 được sử dụng trong máy xúc, thiết bị nâng hạ, xe cẩu, xe nâng, giúp kiểm soát dòng dầu, giữ tải ổn định và hạn chế rủi ro khi hệ thống mất áp.
Ứng dụng 5: Hệ thống nâng hạ và giữ tải
- Trong các hệ thống bàn nâng, thang nâng, sàn nâng thủy lực, van một chiều CPDG giúp duy trì áp suất, giữ tải an toàn cho hệ thống.
Ứng dụng 6: Hệ thống thủy lực lắp ghép, trạm nguồn
- Van được lắp trong trạm nguồn thủy lực, hệ thống thủy lực lắp ghép, giúp đảm bảo dòng dầu lưu thông đúng hướng, nâng cao độ ổn định và tuổi thọ toàn hệ thống.

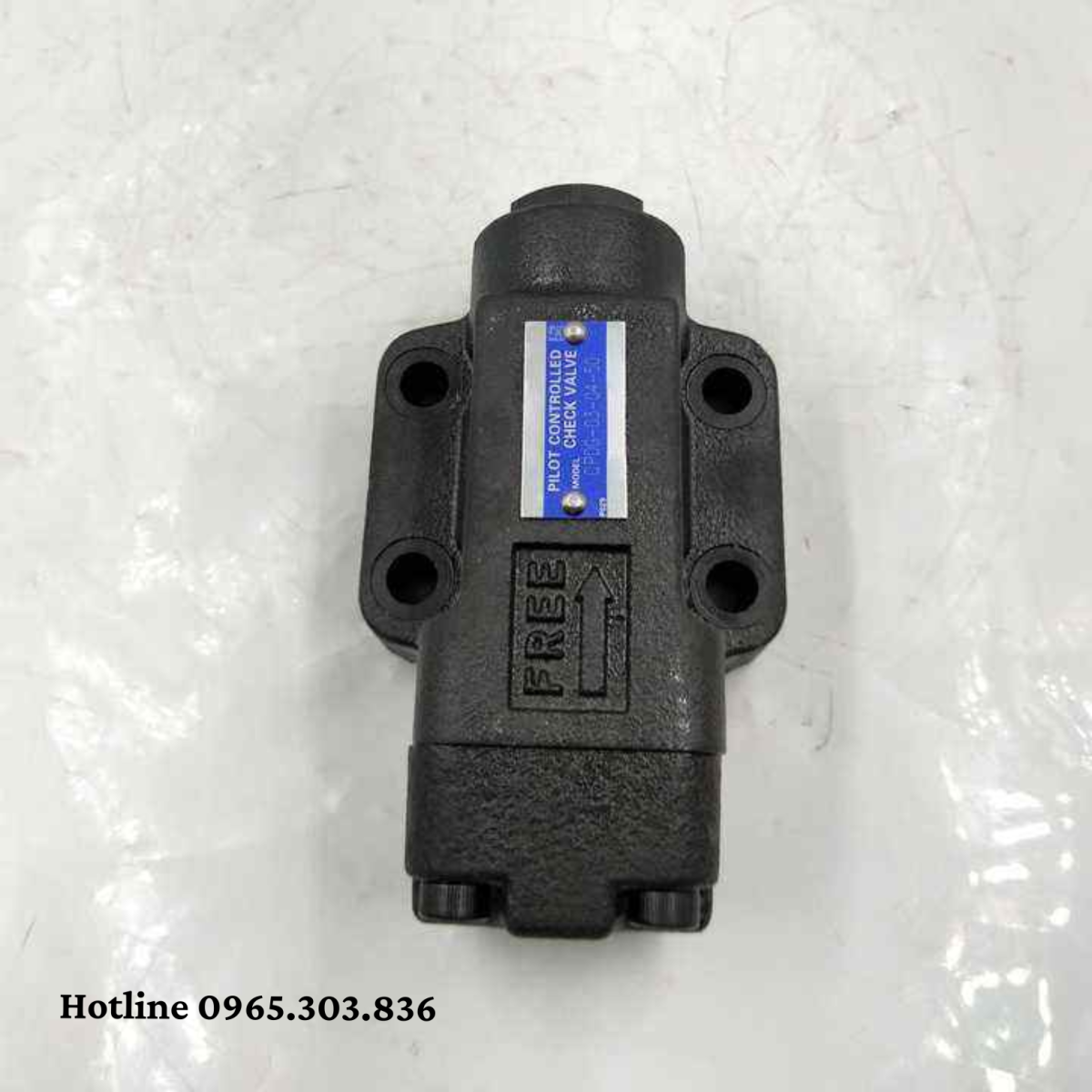

VII. Lý do van một chiều thuỷ lực CPDG Series được lựa chọn phổ biến

Van một chiều thuỷ lực CPDG03, CPDG06, CPDG10 là dòng van được nhiều doanh nghiệp tin dùng trong các hệ thống thuỷ lực. Cụ thể:
- Van CPDG Series có khả năng khóa dòng ngược chính xác, giúp xy lanh hoặc motor thủy lực giữ vị trí cố định khi bơm dừng.
- Van giúp ổn định vị trí bộ truyền động, tránh tụt tải trọng hoặc trượt ngược trong các thiết bị nâng hạ.
- CPDG Series có thể kết hợp linh hoạt với nhiều vị trí hoạt động khác nhau, tạo ra các mạch thủy lực phức hợp và đồng bộ với nhiều xy lanh.
- Van được thiết kế chịu tải cao và áp suất lớn, phù hợp với các hệ thống thủy lực yêu cầu công suất cao.
- Dòng van này có đa dạng kích thước, lưu lượng và model từ CPDG03, CPDG06 đến CPDG10, đáp ứng nhiều nhu cầu sử dụng trong hệ thống thủy lực từ nhỏ đến lớn.

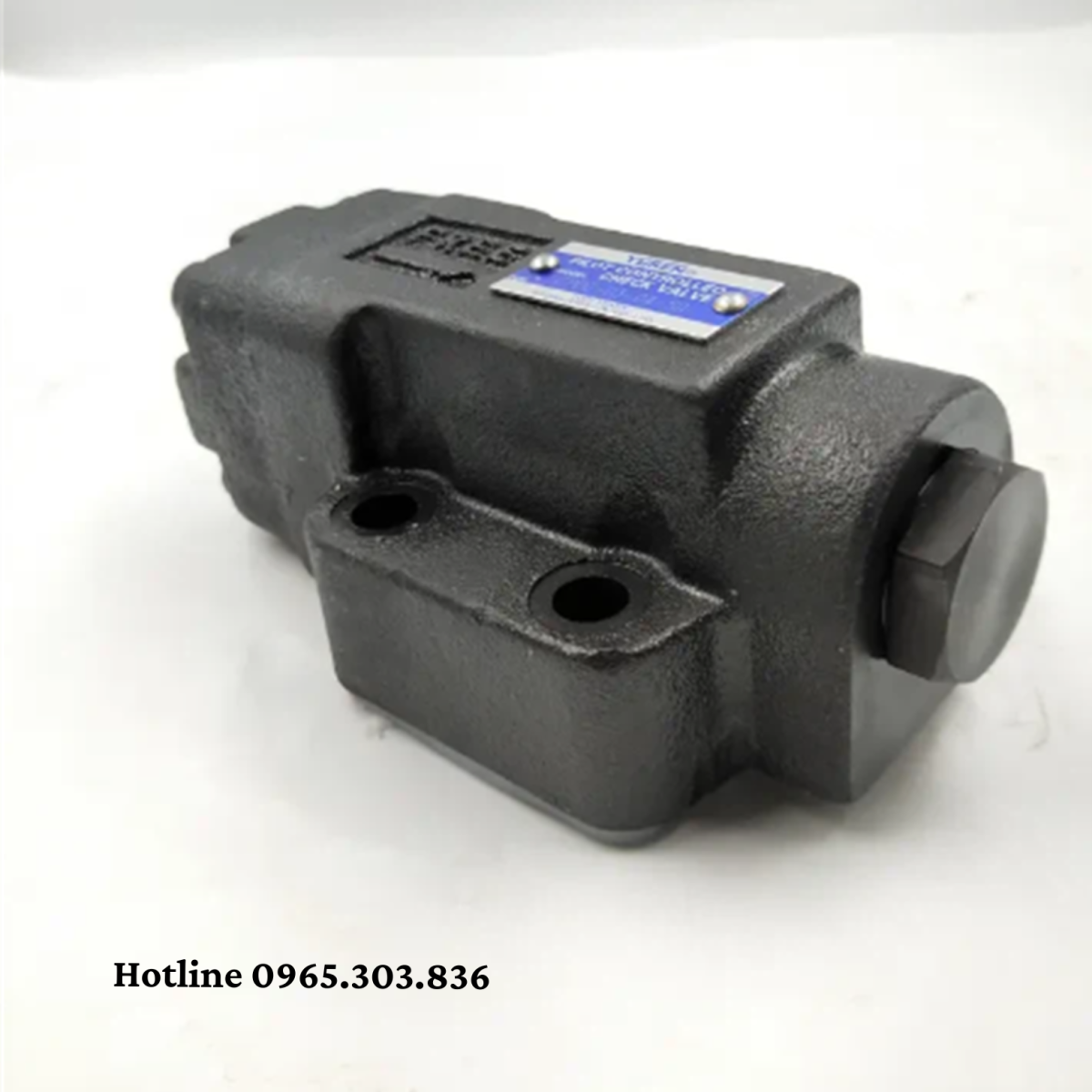

VIII. Cách lắp đặt van một chiều thuỷ lực CPDG03, CPDG06, CPDG10 đúng kỹ thuật

Để van một chiều thuỷ lực CPDG Series hoạt động ổn định, không rò rỉ dầu, người dùng cần lưu ý đến một số thủ thuật lắp đặt sau:
- Trước khi lắp đặt, cần kiểm tra van để đảm bảo không bị trầy xước, méo mó hoặc bụi bẩn.
- Chuẩn bị đầy đủ phụ kiện như gioăng hoặc phớt làm kín, bu lông và đai ốc tương thích với kích thước của van.
- Vệ sinh đường ống và mối nối để loại bỏ sạch cặn bẩn, mạt sắt và các tạp chất có thể gây hư hỏng van.
- Xác định đúng hướng dòng chảy dựa vào mũi tên trên thân van, đảm bảo dầu đi từ inlet đến outlet.
- Lắp gioăng hoặc phớt làm kín vào vị trí ren để độ kín khít và ngăn rò rỉ dầu khi hoạt động.
- Vặn chặt bu lông và đai ốc theo hướng dẫn, tránh siết quá lực gây biến dạng ren hoặc hỏng thân van.
- Kiểm tra van bằng cách bật bơm ở áp suất thấp trước khi vận hành chính thức để phát hiện rò rỉ hoặc lỗi vận hành.
- Theo dõi van trong quá trình thử nghiệm, đảm bảo van đóng hoàn toàn khi dừng và dòng dầu hoạt động trơn tru.
- Thực hiện bảo trì định kỳ, vệ sinh van và thay thế gioăng làm kín khi mòn để tăng tuổi thọ và khả năng làm kín của van.

IX. Thuận Phát – Địa chỉ phân phối van một chiều thuỷ lực CPDG Series chất lượng, uy tín tại Việt Nam

Thuận Phát hiện đang phân phối van một chiều thủy lực CPDG Series uy tín và chất lượng tại Việt Nam. Công ty chuyên nhập khẩu và cung cấp các thiết bị thủy lực, bao gồm van một chiều, van bi, van bướm, van điều khiển điện và khí nén.

Cung cấp đầy đủ model như CPDG-03, CPDG-06, CPDG-10, Thuận Phát không chỉ mang đến sản phẩm chính hãng mà còn hỗ trợ tư vấn kỹ thuật, báo giá chính xác nhất, đồng thời cung cấp các chứng từ CO, CQ và dịch vụ chuyên nghiệp, giúp khách hàng hoàn toàn yên tâm khi lựa chọn sản phẩm.

>> Xem thêm tại: Van một chiều thủy lực HCT03, HCT06, HCT10
