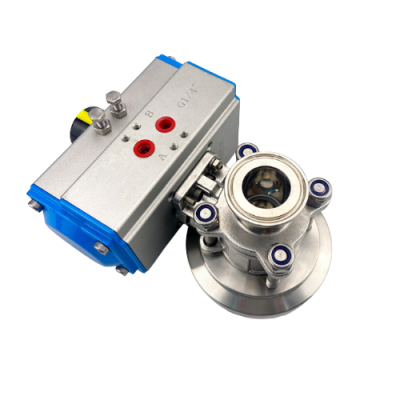

Van bi xả đáy inox

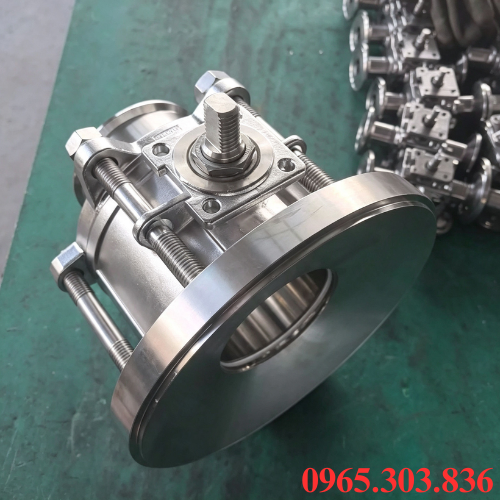

I. Giới thiệu về van bi xả đáy inox

Là thiết bị dùng để đóng mở, kiểm soát dòng chảy tại vị trí đáy bồn chứa, đường ống, hệ thống công nghiệp. Van bi xả đáy inox với chất liệu inox 304/316 có khả năng chống ăn mòn, chịu nhiệt, phù hợp nhiều lưu chất. Với bi van dạng cầu dùng dể đóng mở dòng chảy nhanh qua bộ điều khiển. Thiết kế xả đáy giúp loiaj bỏ chất lỏng tồn dư, cặn bẩn, nức, tạp chất tích tụ dưới đáy hệ thống, hỗ trợ quá tình vệ sinh, bảo dưỡng. Thiết kế chắc chắn, khả năng làm kín tốt, thao tác thuận tiện, ứng dụng trong thực phẩm, đồ uống, dược phẩm, hóa chất, xử lý nước, hệ thống đường ống công nghiệp.

II. Cấu tạo, nguyên lý hoạt động van bi xả đáy inox

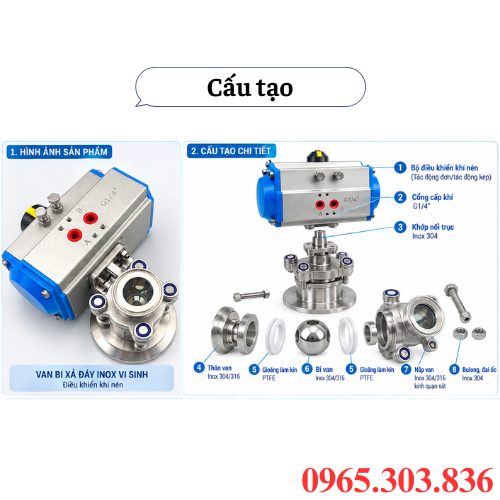

1. Cấu tạo van bi xả đáy inox

Van bi xả đáy inox được gia công, lắp ráp với độ chính xác cao, đảm bảo khả năng đóng mở, xả đáy, làm kín trong hệ thống, cấu tạo gồm các bộ phận sau:

• Thân van bộ phận bao bọc, cố định chi tiết bên trong, được chế tạo từ inox 304/316 có khả năng chống gỉ, chịu áp lực, phù hợp nhiều môi chất.
• Bi van hình cầu nằm trong thân, có lỗ xuyên tâm để cho môi chất đi qua, bi xoay theo góc 90 độ, khi lỗ trùng đường ống van mở, xoay vuông góc van đóng.
• Trục van nối trực tiệp với bi van, bộ điều khiển giúp truyền chuyển động xoay từ bộ phận điều khiển đến bi van, trục làm inox tăng độ bền, chống ăn mòn.
• Gioăng làm kín được đặt quanh bi van, trục van, vị trí ghép nối để giúp hạn chế rỏ rỉ môi chất, gioăng với chất liệu PTFE, EPDM tùy môi trường sử dụng.
• Cửa xả đáy nằm ở đáy van giúp đưa chất lỏng, cặn bẩn, môi chất còn tồn động ra khỏi bồn, đường ống là bộ phận tạo nên chức năng xả đáy của van.

2. Nguyên lý hoạt động van bi xả đáy inox

Van bi xả đáy inox hoạt động dựa trên cơ chế xoay bi van 90 độ để đóng, mở, thực hiện quá trình xả môi chất. Khi vận hành, tay gạt truyền lực qua trục van làm bi xoay theo vị trí sử dụng. Bi van xoay về vị trí vuông góc với hướng dòng chảy, lỗ xuyên tâm trên bi bị bịt kín, ngăn môi chất đi qua, hạn chế rò rỉ. Xoay tay gạt 90 độ, lỗ trên bi van thẳng với đường dòng chảy, môi chất đi qua van với trở lực thấp.

Mở cửa xả tại vị trí đáy để đưa chất lỏng tồn đọng, cặn bẩn, tạp chất ra ngoài, sau khi xả xong, van đóng để đảm bảo hệ thống kín. Gioăng và trục van ép sát quanh bi giúp hạn chế rò rỉ khi van ở trạng thái đóng. Nhờ cơ chế đóng mở nhanh, thiết kế cửa xả ở vị trí thấp giúp thuận tiện xả cặn, vệ sinh bồn chứa, bảo dưỡng hệ thống đường ống.

>> Xem thêm: Van bi

III. Ưu điểm, ứng dụng van bi xả đáy inox

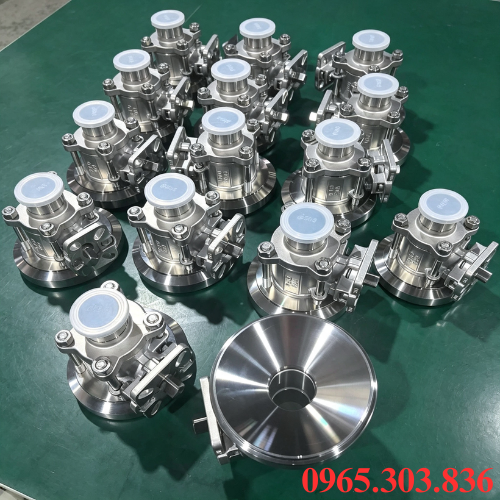

Ưu điểm van bi xả đáy inox

• Khả năng chống ăn mòn cao nhờ chất liệu inox 304/316 chống gỉ, oxy hóa tốt, làm việc trong môi trường nước, dung dịch, hóa chất, môi trường ăn mòn.
• Xả cạn, môi chất hiệu quả với cửa ca đặt ở đáy giúp loại bỏ lượng chất lỏng còn lai, cặn bẩn, tạp chất, phù hợp bồn chứa, hệ thống cần vệ sinh.
• Đóng mở nhanh, dễ vận hành nhờ sử dụng cơ cấu bi xoay 90 độ, gạt tay điêuỳ khiển giúp chuyển đổi giữa trạng thái đóng mở, kiểm soát dòng chảy nhanh.
• Độ kín, độ bền cao, bi kết hợp gioăng làm kín tạo khả năng đóng kín tốt, hạn chế rò rỉ môi chất, thân inox chắc chắn, phù hợp nhiều điều kiện làm việc.
• Dễ vệ sinh, bảo dưỡng, bề mặt nhẵn, ít bám bụi bẩn, cặn, thuận tiện vệ sinh, thiết kế xả đáy giúp loại bỏ môi chất tồn đọng, hạn chế tích tụ cặn.
• Ứng dụng đa dạng, sử dụng trong nhiều hệ thống thực phẩm, đồ uống, dược phâm, hóa chất, xử lý nước, sản xuất công nghiệp.

Ứng dụng van bi xả đáy inox

• Bồn chứa bể chứa lắp ở đáy bồn để xả hết chất lỏng, dung dịch còn tổn đọng, cặn lắng sau quá trình lưu trữ, sản xuất.
• Ngành thực phẩm, đồ uống sử dụng hệ thống chứa, vận chuyển sữa, nước giải khát, bia, rượu, nước tinh khiết nhờ chất liệu dễ vệ sinh, chống ăn mòn.
• Ngành dược phẩm lắp đặt tại các bồn phối trộn, bồn chứa, đường ống để xả nguyên liệu, dung dịch, phục vị quá trình vệ sinh thiết bị.
• Hệ thống xử lý nước dùng để xả nước, cặn bẩn, lượng chất lỏng tồn dư tại đáy bồn, bể, vị trí thấp của đường ống.
• Ngành hóa chất sử dụng để kiểm soát, xả các loại dung dịch hóa chất phù hợp với vật liệu inox, gioăng làm kín của van.
• Hệ thống đường ống công nghiệp lắp tại điểm thấp, cuối tuyến, vị trí cần xả môi chất giúp thuận tiện bảo trì, bảo dưỡng, vệ sinh đường ống.
• Hệ thống vệ sinh CIP hỗ trợ xả dung dịch vệ sinh, nước sau chu trình làm sạch giúp hạn chế môi chất tồn đọng trong bồn, đường ống.

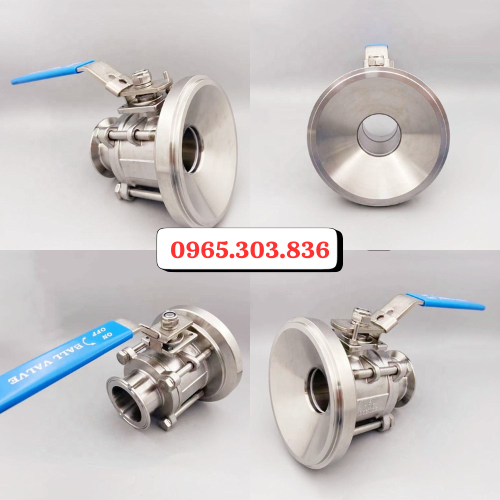

IV. Phân loại van bi xả đáy inox phổ biến hiện nay

• Van bi xả đáy inox Trung Quốc có mẫu, kích thước đa dạng, giá thành cạnh tranh, phù hợp hệ thống công nghiệp, cấp thoát nước, bồn chứa chi phí hợp lý.

• Van bi xả đáy inox Đài Loan được đánh giá cao về độ hoàn thiện, khả năng vận hành ổn định, độ bền, có nhiều lựa chọn inox 304/316, kiểu kết nối.
• Van bi xả đáy inox Hàn Quốc với độ chính xác gia công, độ bền thiết bị, sử dụng trong hệ thống công nghiệp, hóa chất, thực phẩm, dây chuyền sản xuất.
• Van bi xả đáy inxo Nhật Bản nổi bật độ chính xác cao, khả năng làm kín tốt, tuổi thọ sử dụng lâu dài, phù hợp hệ thống yêu cầu cao, chất lượng.
• Van xả đáy inox châu Âu thường có tiêu chuẩn sản xuất, kiểm soát chất lượng nghiêm ngặt, phù hợp hệ thống công nghiệp cao về độ an toàn, độ kín, bền.

V. Lưu ý lựa chọn, tiêu chuẩn sản xuất van bi xả đáy inox

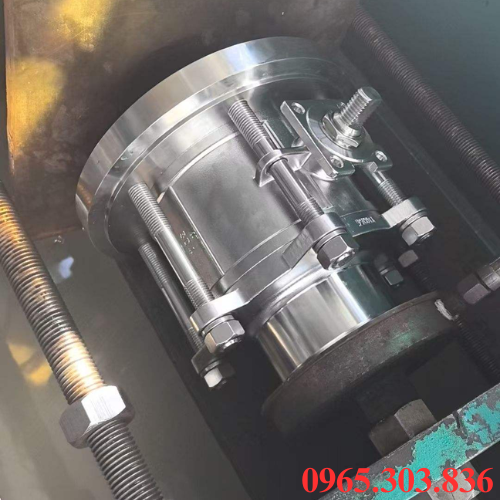

Lưu ý lựa chọn khi sử dụng van bi xả đáy inox

• Lựa chọn vật liệu, ưu tiên inox 304 cho môi trường như nước, thực phẩm, đồ uống, còn 316 phù hợp môi trường hóa chất, yêu cầu về khả năng chống ăn mòn.
• Kiểm tra kích thước van cần lựa chọn đường kính van phù hợp với đường ống, lưu lượng cần xả, kích thước phổ biến DN15 – DN100 tùy thiết kế.
• Xác định áp suất, nhiệt độ, kiểm tra thông số áp suất làm việc, nhiệt độ cảu van, lựa chọn gioăng phù hợp môi chất, điều kiện vận hành.
• Chọn kiểu kết nối tùy hệ thống có thể chọn nối ren, clamp, hàn, hệ thống vi sinh, thực phẩm, dược phẩm, kết nối clamp, hàn thuận tiện vệ sinh.
• Kiểm tra bi van, gioăng, bi có bề mặt gia công nhẵn, xoay nhẹ, không kẹt, gioăng có khả năng làm kín tốt, không bị biến dạng, ảnh hưởng môi chất.

Tiêu chuẩn sản xuất của van bi xả đáy inox

• ASTM quy định về vật liệu inox 304/316 thành phần hóa học, tính chất cơ học của vật liệu.
• ASME áp dụng cho thiết kế, kích thước, yêu cầu kỹ thuật của van, đặc biệt hệ thống công nghiệp chịu áp lực.
• API được sử dụng cho một số dòng van công nghiệp, tạp trung vào khả năng vận hành, độ kín, kiểm tra van.
• DIN tiêu chuẩn Đức, thường được sử dụng để quy định kích thước, thiết kế, kiểu kết nối của van, đường ống.
• ISO đảm bảo các yêu cầu về thiết kế, sản xuất, kiểm tra, chất lượng sản phẩm theo tiêu chuẩn quốc tế.
• 3A thường áp sụng cho van sư dụng tring thực phẩm, sữa, đồ uống yêu cầu bề mặt, thiết kế phù hợp điều kiện vệ sinh.

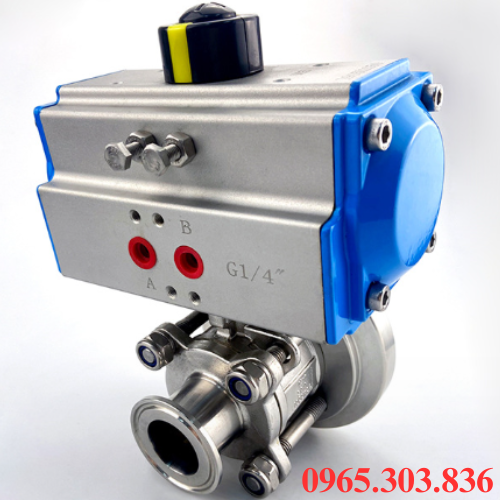

VI. Địa chỉ cung cấp van bi xả đáy inox chính hãng, giá tốt

Thuận Phát, một trong những đơn vị cung cấp van bi xả đáy inox với nhiều lựa chọn về chất liệu, kích thước, kiểu kết nối. Khi mua van tại cửa hàng, quý khách được tư vấn miễn phí, hướng dẫn lựa chọn sản phẩm phù hợp cùng dịch vị hậu mãi tốt. Với chế độ bảo hành lên đến 12 tháng, đầy đủ CO~CQ, giá cạnh tranh giúp Thuận Phát trở thành địa chỉ tin cậy, được nhiều khách hàng, hệ thống lựa chọn.

Ngoài ra, đội ngũ chuyên nghiệp hướng dẫn lắp đặt, bảo hành, bảo dưỡng, thay mới sản phẩm đúng cách. Hỗ trợ giao hàng tận nơi, nhanh chóng, toàn quốc, cung cấp phụ kiện đi kèm chính hãng, chính sách ưu đãi hấp dẫn. Liên hệ ngay cho chúng tôi qua Hotline 0965.303.836 để được tư vấn, báo giá, tư vấn lựa chọn van phù hợp cho hệ thống.
