Van bi thủy lực

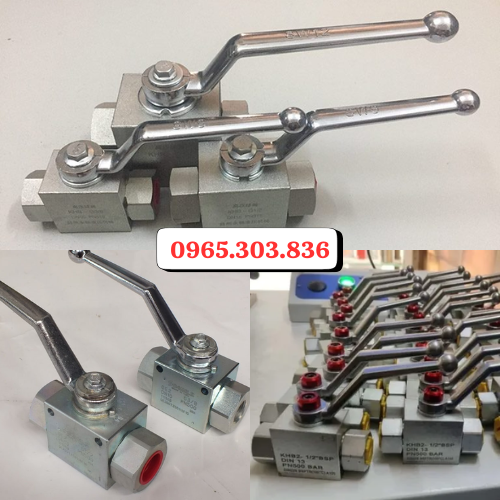

I. Van bi thủy lực là gì?

Van bi thủy lực dòng van công nghiệp dùng để đóng mở, điều tiết dòng chất lỏng trong hệ thống thủy lực qua viên bi có lỗ xuyên tâm trong thân van. Khi viên bi xoay theo góc 90 độ, dòng chảy được mở, ngắt hoàn toàn giúp kiểm soát lưu chất nhanh chóng, chính xác. Sử dụng trong hệ thống dầu thủy lực, máy móc công nghiệp, thiết bị nâng hạ, máy ép, hệ thống truyền động nhờ khả năng chịu áp lực cao, vận hành ổn định. Van có thể được điều khiển bằng tay gạt, tay quay, bộ điêu khiển điện, khí nén tùy nhu cầu sử dụng. Thiết kế kín khít, ít rò rỉ, độ bền cao nên van đóng vai trò quan trong trong việc đảm bảo hiệu suất, an toàn cho hệ thống thủy lực.

II. Cấu tạo, nguyên lý hoạt động van bi thủy lực

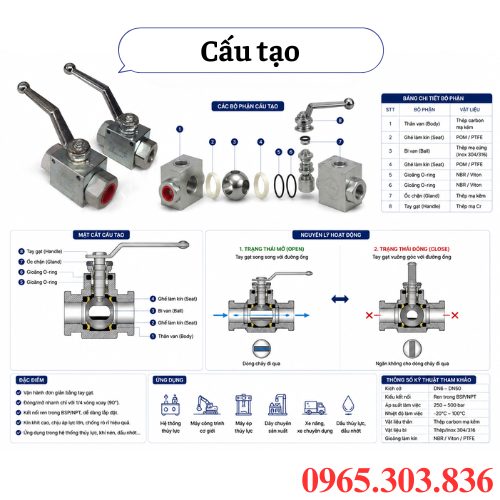

1. Cấu tạo van bi thủy lực

Van bi thủy lực thiết kế với cấu tạo chắc chắn, chịu áp lực cao, đảm bảo độ kín tuyệt đối trong quá trình vận hành.

• Thân van có nhiệm vụ bao bọc, bảo vệ toàn bộ chi tiết bên trong, thường làm từ ghép, inox, gang để đảm bảo độ bền, khả năng chịu áp lực lớn trong hệ thống thủy lực.
• Bi van bộ phận quan trọng nhất có dạng hình cầu với lỗ xuyên tâm, khi bi xoay lỗ này sẽ cho phép, ngăn dòng chất lỏng đi qua.
• Trục van là nơi kết nối giữa tay gạt, bộ điều khiển với bi van giúp truyền chuyển động để xoay bi theo góc 90 độ.
• Gioăng làm kín được làm từ vật liệu như PTFE, cao su chịu áp giúp đảm bảo độ kín khít, hạn chế rò rỉ trong quá trình sử dụng.
• Tay gạt, bộ điều khiển dùng để vận hành van, có thể là tay gạt thủ công, tay quay, kết hợp với bộ điều khiển điện, khí nén tùy theo hệ thống.
• Đầu nối có thể là nối ren, mặt bích, hàn giúp kết nối van với đường ống trong hệ thống thủy lực.

2. Nguyên lý hoạt động van bi thủy lực

Nguyên lý hoạt động của van bi thủy lực dựa trên chuyển động xoay của viên bi bên trong thân van để kiểm soát dòng chảy của chất lỏng. Khi tay gạt, bộ điều khiển xoay trục một góc 90 độ cho lỗ xuyên tâm của bi trùng với hướng dòng chảy, chất lỏng đi qua van dễ dàng, gần như không bị cản trở. Khi tiếp tục xoay thêm 90 độ, phân đặc của viên bi chắn ngang dòng chảy làm lưu chất không thể đi qua giúp ngắt hoàn toàn dòng chảy.  Một số trường hợp van có thể mở một phần để điều chỉnh lưu lượng, thiết kế đóng mở nhanh giúp tối ưu việc điều tiết lâu dài vì dễ gây mài mòn. Nhờ nguyên lý vận hành hiệu quả, van được ứng dụng trong các hệ thống yêu cầu kiểm soát dòng chảy nhanh, chính xác, an toàn.

>> Xem thêm: Van bi

III. Thông số kỹ thuật van bi thủy lực

• Tên sản phẩm: Van bi thủy lực
• Kích thước: DN6 – DN200+
• Áp suất: PN16 – PN40
• Nhiệt độ: -20 – 200 độ C
• Vật liệu: Thép, inox
• Gioăng: PTFE, Teflon
• Kết nối: Ren, mặt bích, hàn
• Điều khiển: Tay gạt, điện, khí nén
• Môi chất: Dầu thủy lực, nước, khí
• Tiêu chuẩn: ISO, DIN, ANSI, JIS
• Bảo hành: 12 tháng

IV. Ưu, nhược điểm van bi thủy lực

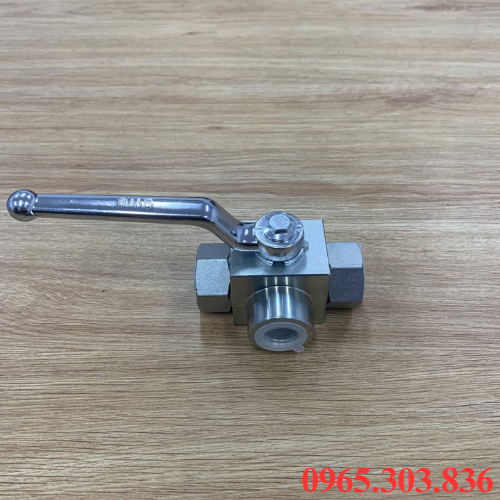

1. Ưu điểm van bi thủy lực

Van bi thủy lực được sử dụng phổ biến trong hệ thống công nghiệp nhờ thiết kế đơn giản, hiệu quả, khả năng vận hành nhanh, độ kín tốt.

• Đóng mở nhanh, thao tác đơn giản, chỉ cần xoay 90 độ để chuyển từ trạng thái đóng sang mở giúp tiết kiệm thời gian, phù hợp với hệ thống cần phản ứng nhanh.
• Độ kín cao, hạn chế rò rỉ nhờ thiết kế bi tròn, gioăng làm kín chất lượng giúp đảm bảo độ kín tuyệt đối, giảm thất thoát lưu chất, tăng độ an toàn.
• Chịu áp lực, nhiệt độ tốt với chất liệu như thép, inox có thể họt động ổn định trong môi trường áp suất cao, nhiệt độ khắc nghiệt.
• Ít tổn thất áp suất, khi van mở hoàn toàn, dòng chảy đi qua gần như thẳng, không bị cản trở nhiều, giúp duy trì hiệu suất của hệ thống.
• Độ bền cao, tuổi thọ dài nhờ cấu tạo đơn giản, ít chi tiết chuyển động nên giảm hao mòn, ít hỏng, sử dụng lâu dài.
• Dễ bảo trì, sửa chữa với thiết kế gọn, dễ tháo lắp giúp việc kiểm tra, bảo dưỡng, thay thế linh kiện nhanh chóng.
• Ứng dụng linh hoạt, có thể sử dụng cho nhiều môi chất khác nhau như dầu thủy lực, khí, nước phù hợp nhiều ngành công nghiệp.

2. Nhược điểm van bi thủy lực

• Có thể gây hiện tượng sốc áp, việc đóng mở quá nhanh tạo áp lực đột ngột trong hệ thống, ảnh hưởng đến đường ống.
• Dễ hư hỏng gioăng làm kín vì gioăng có thể bị mài mòn, biến dạng khi làm việc trong môi trường nhiệt độ cao, áp suất lớn.
• Hạn chế môi trường có cặn bẩn, nếu lưu chất chứa nhiều tạp chất, cặn rắn có thể làm xước bề mặt bi, kẹt van gây rò rỉ, khó vận hành.

V. Phân loại van bi thủy lực phổ biến

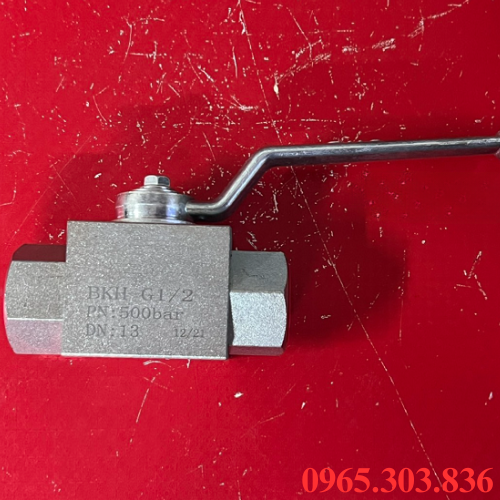

1. Van bi thủy lực hai ngã

• Kích thước: DN6 – DN200
• Áp suất: PN16 – PN400
• Nhiệt độ: -20 – 180 độ C
• Vật liệu: Ren, mặt bích, hàn
• Ứng dụng: Đóng mở dòng dầu thủy lực

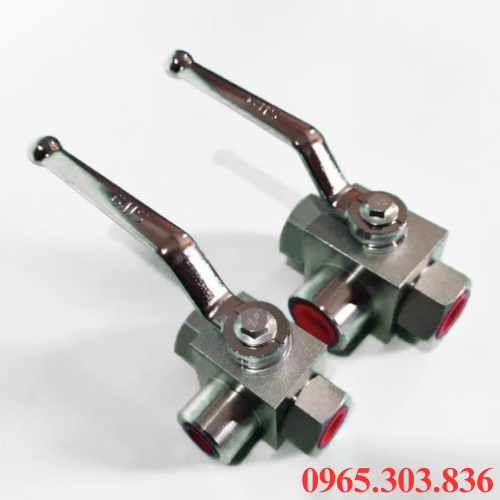

2. Van bi thủy lực 3 ngã

• Kích thước: DN6 – DN150
• Áp suất: PN16 – PN250
• Nhiệt độ: -10 – 180 độ C
• Kiểu bi: Chữ T, L
• Ứng dụng: Chia dòng, trộn dòng, chuyển hướng

3. Van bi thủy lực điều khiển điện

• Kích thước: DN15 – DN200
• Áp suất: PN16 – PN64
• Nguồn: 24V, 220V, 380V
• Thời gian: 5 – 30s
• Tiêu chuẩn: IP65 – IP67
• Ứng dụng: Hệ thống tự động, điều khiển từ xa

4. Van bi thủy lực điều khiển khí nén

• Kích thước: DN15 – DN200
• Áp khí: 3 – 8bar
• Tác động: Tác động đơn/kép
• Thời gian: 1 – 2s
• Ứng dụng: Môi trường công nghiệp, chống cháy nổ

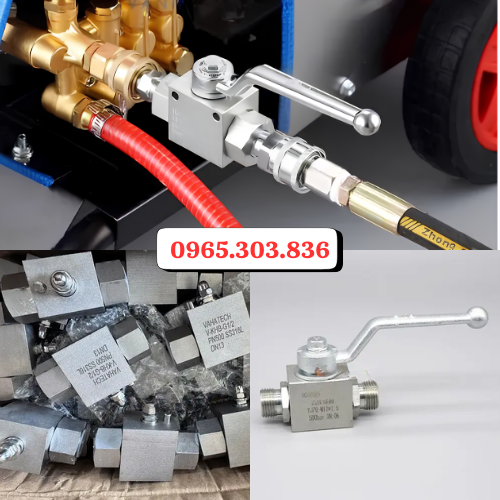

VI. Ứng dụng van bi thủy lực

Van bi thủy lực được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng đóng mở nhanh, chịu áp lực cao, độ bền tốt.

• Hệ thống thủy lực công nghiệp, sử dụng trong các hệ thống truyền động dầu, giúp kiểm soát, ngắt dòng lưu chất trong máy móc.
• Máy móc sản xuất được lắp đặt trong máy ép, máy CNC, máy đúc, dây chuyền sản xuất để điều khiển dòng dầu thủy lực.
• Ngành dầu khí dùng trong hệ thống đường ống dẫn dầu, khí yêu cầu độ kín cao, chịu áp lực lớn.
• Ngành xây dựng ứng dụng trong thiết bị như máy xúc, máy ủi, cần cẩu nơi sử dụng trong hệ thống thủy lực.
• Nhà máy hóa chất giúp kiểm soát dòng chảy của các chất lỏng công nghiệp, yêu cầu vật liệu chống ăn mòn.
• Hệ thống cấp thoát nước, phòng cháy chữa cháy dùng để đóng mở nhanh dòng nước, đảm bảo phản ứng kịp thời trong các tình huống khẩn cấp.

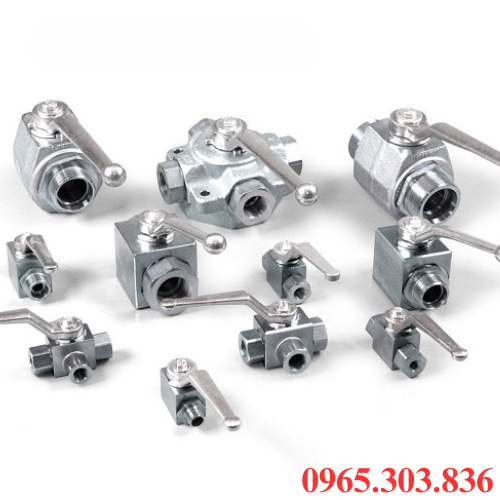

VII. Lưu ý khi sử dụng van bi thủy lực cho hệ thống

Để van bi thủy lực hoạt động hiệu quả, bền, an toàn, người vận hành cần lưu ý một số điểm quan trọng trong quá trình lựa chọn, sử dụng.

• Lựa chọn đúng thông số kỹ thuật, đảm bảo van có kích thước, áp suất, vật liệu phù hợp với hệ thống để tránh quá tải, hư hỏng.
• Không dùng để điều tiết lâu dài, nên dùng đóng mở hoàn toan, hạn chế mở một phần trong thời gian dài để tránh mài mòn bi, gioăng.
• Lắp đặt đúng kỹ thuật, làm sạch đường ống trước khi lắp, lắp đúng chiều domgf chảy, siết kết nối vừa đủ, tránh rò rỉ, nứt vỡ.
• Kiểm soát tốc độ đóng mở, tránh đóng mở quá nhanh gây sốc áp, đặc biệt trong hệ thống áp lực cao.
• Bảo trì định kỳ, thường xuyên kiểm tra gioăng, bề mặt bi, điểm nối để phát hiện sớm rò rỉ, hao mòn.
• Sử dụng đúng môi chất, không dùng van cho môi chất có nhiều cặn bẩn, hóa chất ăn mòn mạnh nếu vật liệu không phù hợp.
• Điều kiện môi trường cần tránh việc lắp đặt ở nơi có nhiệt độ, rung động, áp suất vượt giới hạn cho phép.

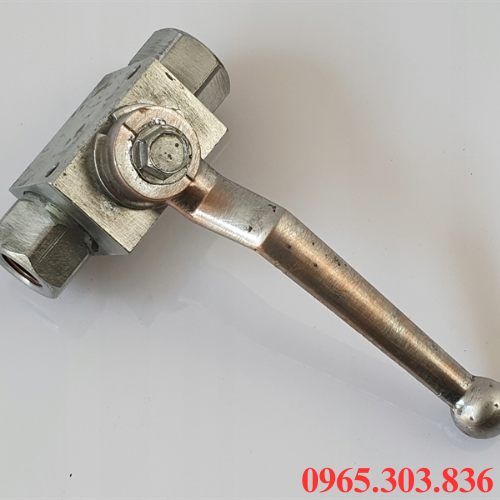

VIII. Mua van bi thủy lực chính hãng ở đâu?

Việc lựa chọn địa chỉ mua van bi thủy lực chính hãng đóng vai trò quan trọng để đảm bảo hệ thống vận hành ổn định, an toàn, lâu dài. Hiện nay, Thuận Phát đang là đơn vị cung cấp dòng van bi chính hãng, với mức giá cạnh tranh, dịch vụ hậu mãi tận tâm, nhiệt tình. Sở hữu nhiều năm trong ngành van công nghiệp, chúng tối tự tin khẳng định răng luôn mang đến cho quý khách những sản phẩm chất lượng nhất.

Ngoài ra đội ngũ kỹ thuật chuyên nghiệp giúp quý khách lựa chọn sản phẩm tốt nhất, hướng dẫn lắp đặt vận hành, bảo dưỡng, bảo trì sản phẩm. Bảo hành lên đến 12 tháng, đầy đủ CO~CQ, hỗ trợ giao hàng tận nơi, cung cấp phụ kiện chính hãng. Mọi thông tin chi tiết vui lòng liên hệ cho chúng tôi qua số điện thoại 0965.303.8365 để được tư vấn, báo giá, lựa chọn sản phẩm phù hợp với hệ thống.

>> Tham khảo: Van bi hàn
