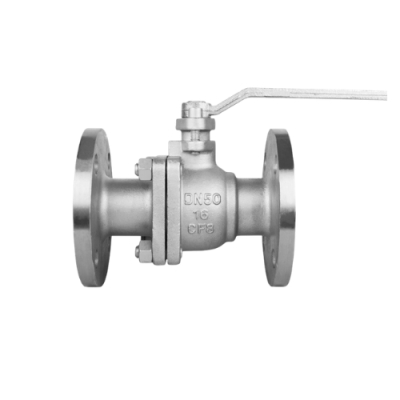

Van bi Q41F-16P | Q41-16P

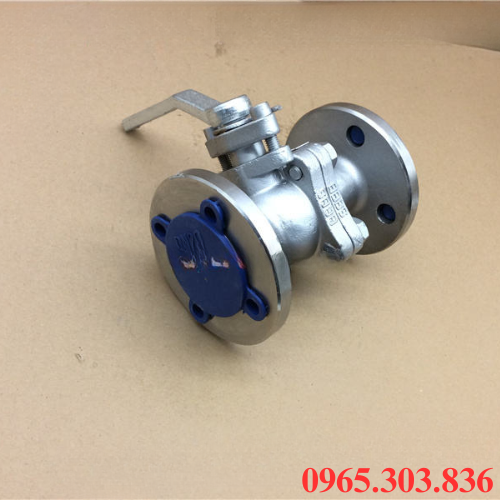

I. Giới thiệu về van bi Q41F-16P | Q41-16P

Van bi Q41F-16P | Q41-16P dòng van phổ biến, sử dụng trong hệ thống đường ống nhờ khả năng đóng mở nhanh, độ kín cao, độ bền vượt trội. Kết nối mặt bích, chế tạo từ inox 304/316 phù hợp với môi trường làm việc như nước, dầu, khí, hóa chất, thực phẩm. Hoạt động dựa trên cơ chế xoay bi 90 độ để kiểm soát dòng chảy, giúp quá trình vận hành đơn giản, nhanh chóng, hiệu quả. Q41F-16P được thiết kế để làm việc ở áp lực PN16, đáp ứng các hệ thống có áp lực trung bình đến cao. Kết cấu mặt bích chắc chắn, dễ lắp đặt, bảo trì, đảm bảo độ kín khít cao, hạn chế rò rỉ, là giải pháp tối ưu cho các hệ thống yêu cầu độ an toàn, ổn định lâu dài.

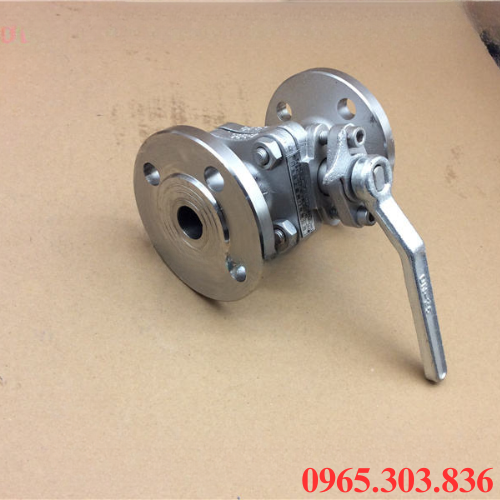

II. Ý nghĩa ký hiệu của van bi Q41F-16P

Ký hiệu van bi Q41F-16P là hệ thống mã hóa tiêu chuẩn giúp nhận biết nhanh đặc tính kỹ thuật cơ bản của sản phẩm.

• Q ký hiệu loại van bi, sử dụng viên bi để đóng mở, điều tiết dòng chảy.
• 4 biểu thị kết nối mặt bích, giúp liên kết chắc chắn với hệ thống đường ống.
• 1 chỉ cấu trúc dạng van bi nổi, cho phép dòng chảy đi thẳng qua van.
• F vật liệu làm kín là PTFE đảm bảo độ kín cao, chống rò rỉ hiệu quả.
• 16 là áp lực làm việc danh định PN16 tương đương 16bar, 1.6Mpa.
• P vật liệu thân van bằng inox thường là inox 304, 316 có khả năng chống ăn mòn tốt.

>> Xem thêm: Van bi

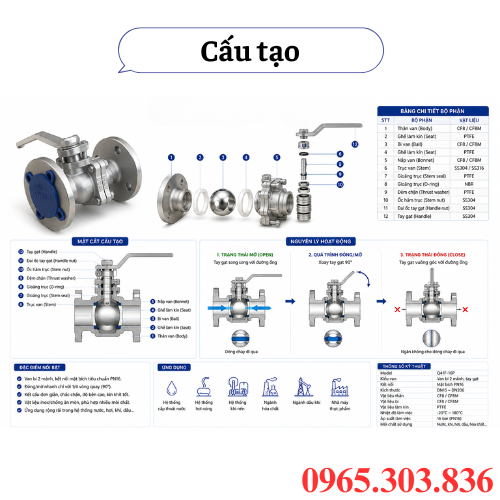

III. Cấu tạo van bi Q41F-16P

Van bi Q41F-16P có cấu tạo đơn giản, thiết kế tối ưu để đảm bảo khả năng đóng mở nhanh, độ kín cao, vận hành bền bỉ trong nhiều môi trường.

• Thân van phần vỏ bên ngoài, được đúc từ inox 304/316 giúp tăng khả năng chịu lực, chống ăn mòn, đảm bảo độ bền lâu dài.
• Bi van bộ phận có dạng hình cầu, được khoan lỗ xuyên tâm, khi xoay 90 độ, bi van sẽ cho phép, ngăn dòng chảy đi qua hệ thống.
• Trục van kết nối giữa tạy và bi van, có nhiệm vụ truyền lực để xoay bi đóng mở, thường làm từ inox, chịu được moment xoắn, áp lực cao.
• Gioăng làm kín được làm từ PTFE giúp tăng độ kín khít, chống rò rỉ, chịu được nhiệt độ, hóa chất ăn mòn.
• Bộ điều khiển có thể là tay gạt, tay quay, bộ điều khiển điện, khí nén, giúp người vận hành điều chỉnh trạng thái đóng mở van dễ.
• Kết nối mặt bích, hai đầu được thiết kế mặt bích thoe tiêu chuẩn JIS, DIN, BS giúp lắp đặt chắc chắn, hạn chế rò rỉ.

IV. Thông số kỹ thuật van bi Q41F-16P

• Model: Q41F-16P
• Kích thước: DN25 – DN300
• Thân van: Inox 304/316
• Bi van: Inox
• Gioăng: PTFE
• Kiểu kết nối: Mặt bích 2 đầu
• Tiêu chuẩn: JIS, DIN, ANSI
• Áp lực: PN16
• Nhiệt độ: 150 độ C
• Vận hành: Tay gạt, điều khiển điện, khí nén
• Môi trường: Nước, dầu, khí, hóa chất, thực phẩm
• Bảo hành: 12 tháng

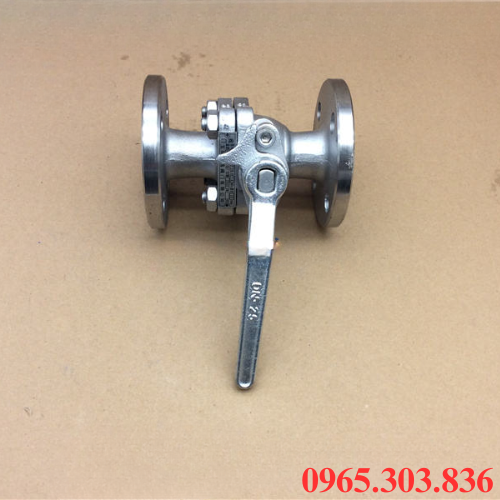

V. Ưu điểm van bi Q41F-16P

Được đánh giá là dòng van công nghiệp chất lượng cao, van bi Q41F-16P sở hữu nhiều ưu điểm nổi bật về độ bền, khả năng vận hành, ứng dụng thực tế.

• Độ bền cao, chống ăn mòn tốt, chế tạo từ inox 304/316 giúp chống gỉ sét, chịu được môi trường hóa chất, nước biển, điều kiện làm việc khắc nghiệt.
• Khả năng chịu áp lực, nhiệt độ ổn định với áp lực PN16, nhiệt độ làm việc lên đến 150 độ C, đáp ứng tốt các hệ thống công nghiệp trung bình đến cao.
• Đóng mở nhanh, vận hành dễ với cơ chế xoay bi 90 độ giúp thao tác nhanh chóng, giảm thời gian vận hành, tăng hiệu suất hệ thống.
• Độ kín cao, hạn chế rò rỉ nhờ sử dụng gioăng PTFE kết hợp thiết kế bi nổi giúp van đặt độ kín tuyệt dối, đảm bảo an toàn khi vận hành.
• Kết nối mặt bích chắc chắn, thiết kế mặt bích giúp lắp đặt dễ, liên kết ổn định với đường ống, giảm thiểu tình trạng rò rỉ so với kết nối ren.
• Dễ bảo trì, thay thế nhờ cấu tạo đơn giản giúp việc kiểm tra, sửa chữa, thay thế linh kiện nhanh chóng, tiết kiệm chi phí vận hành.
• Ứng dụng lin hoạt trong nhiều lĩnh vực, phù hợp nhiều môi trường như nước, dầu, khí, hóa chất, thực phẩm đáp ứng đa dạng nhu cầu sử dụng.

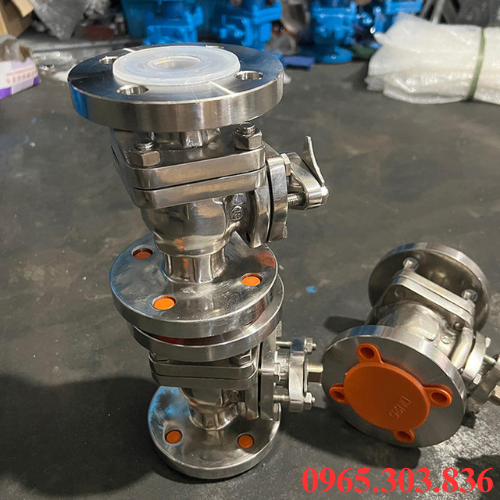

VI. Ứng dụng van bi Q41F-16P

Van bi Q41F-16P được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng chịu áp lực tốt, độ kín cao, chống ăn mòn hiệu quả.

• Hệ thống cấp thoát nước được sử dụng trng các đường ống nước sạch, nước sinh hoạt, hệ thống xử lý nước thải nhờ khả năng chống gỉ sét, đảm bảo an toàn nguồn nước.
• Ngành thực phẩm, đồ uống phù hợp cho dây chuyền sản xuất bia, sữa, nước giải khát đảm bảo tiêu chuẩn vệ sinh, không gây nhiễm bẩn lưu chất.
• Ngành hóa chất, van có khả năng làm việc trong môi trường axit nhẹ, bazơ, nhiều loại hóa chất nhờ tính kháng ăn mòn của inox, khả năng chịu hóa chất của PTFE.
• Hệ thống dầu khí, khí nén, gas được sử dụng để kiểm soát dòng chảy trong các hệ thống dầu, khí nhờ khả năng đóng mở nhanh, độ kín cao, hạn chế rò rỉ trong quá trình vận hành.
• Hệ thống HVAC – điều hòa, làm mát thường lắp đặt trong các hệ thống chiller, đường ống nước lạnh nhờ khả năng chịu áp lực, chống ngưng tụ gây ăn mòn.
• Ngành công nghiệp nặng, sản xuất ứng dụng trong nhà máy, khu công nghiệp, hệ thống đường ống lớn nhờ kết nối mặt bích chắc chắn, phù hợp kích thước đường ống lớn, áp lực trung bình đế cao.

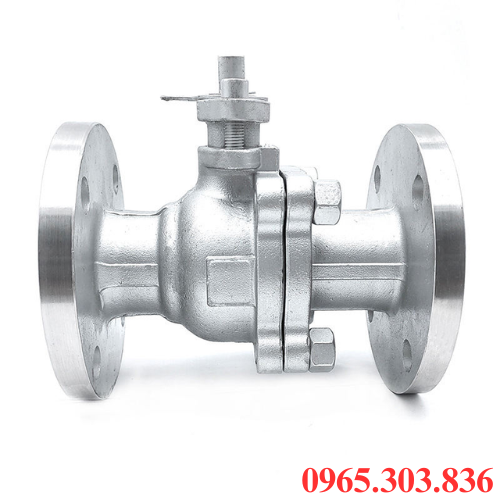

VII. Hướng dẫn lắp đặt sử, dụng van Q41F-16P

Việc lắp đặt, sử dụng van bi Q41F-16P đúng kỹ thuật đóng vai trò quan trọng trong việc đảm bảo độ kín, tuổi thọ, hiệu suất vận hành hệ thống.

1. Hướng dẫn lắp đặt van bi Q41F-16P

• Kiểm tra trước khi lắp đặt, kiểm tra tình trạng van, đảm bảo không có hư hongrm dị vật bên trong, đúng thông số kỹ thuật yêu cầu.
• Vệ sinh đường ống, làm sạch bề mặt đường ống, loại bỏ cặn bẩn, xỉ hàn để tránh làm xước bi van, gây rò rri khi vận hành.
• Lắp đặt đúng vị trí, có thể lắp theo cả hai chiều dòng chảy, nên lắp theo hướng khuyến nghị của nhà sản xuất nếu có.
• Căn chỉnh mặt bích, đặt gioăng làm kín vào giữa hai mặt bích, căn chỉnh đồng tâm, siết bulong theo dạng đối xứng đảm bỏ lực ép đều, tránh rò rỉ.
• Siết chặt bulong, siết lần lượt theo hình chữ thập đối xứng, không siết lệch một phía để tránh công vênh mặt bích.

2. Hướng dẫn sử dụng van bi Q41F-16P

• Nguyên tắc vận hành, hoạt động theo có chế xoay 90 độ, khi tay gạt song song với đường ống là mở hoàn toàn, vuông góc là đóng hoàn toàn.
• Đóng mở đúng cách, thao tác dứt khoát, tránh dừng ở trạng thái mở một phần trong thời gian dài vì dễ làm mòn gioăng PTFE.
• Kiểm tra định kỳ, nên vận hành đóng mở van định kỳ 3 – 6 tháng/lần để tránh kẹt bi do đóng cặn trong quá trình sử dụng.
• Gián sát rò rỉ, thường xuyên kiểm tra các vị trí mặt bích, trục van để phát hiện, xử lý kịp thời nếu có hiện tượng rò rỉ.
• Sử dụng đúng môi trường, không sử dụng vượt quá áp lực PN16, nhiệt độ cho phép tránh hư hỏng gioăng, giảm tuổi thọ van.

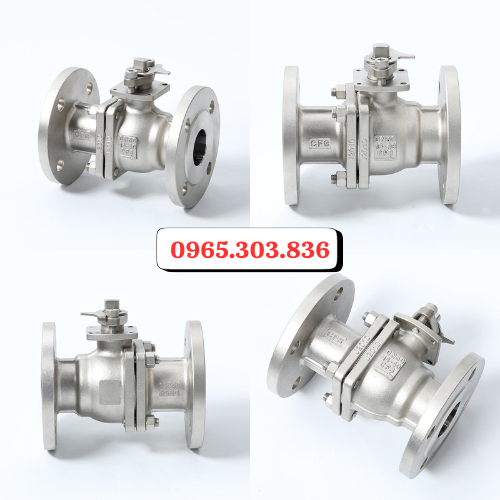

VIII. Báo giá van bi Q41F-16P giá tốt, chính hãng tại Thuận Phát

Giá van bi Q41F-16P trên thị trường hiện nay phụ thuộc vào nhiều yếu tố như kích thước, vật liệu, thương hiệu, xuất xứ. Tại Thuận Phát, chúng tối cam kết cung cấp van bi chính hãng, đầy đủ CO~CQ, giá thành cạnh tranh cùng nhiều ưu đãi hấp dẫn. Hàng sẵn kho, giao nhanh toàn quốc, tư vấn kỹ thuật miễn phí, chọn đúng model phù hợp. Bảo hành rõ ràng lên đến 12 tháng, đội ngũ chuyên nghiệp giúp quý khách lựa chọn sản phẩm phù hợp, hỗ trợ vận hành, hướng dẫn lắp đặt, bảo dưỡng, bảo trì van.

Với nhiều năm kinh nghiệm, Thuận Phát Valve tự tin răng luôn mang đến cho quý khách những sản phẩm chất lượng nhất. Dịch vụ hậu mãi tận tâm, cung cấp phụ kiện đi kèm chính hãng, hỗ trợ giao hành tận nơi, nhanh chóng. Để biết thêm thông tin chi tiết vui lòng liên hệ số Hotline 0965.303.836, bộ phận tổng đài tiếp nhận thông tin, hướng dẫn lựa chọn sản phẩm phù hợp cho hệ thống.

>> Tham khảo: Van bi Hàn Quốc
