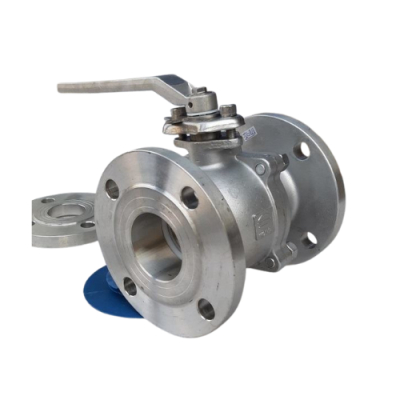

Van bi mặt bích JIS 10K tay gạt | JIS20K

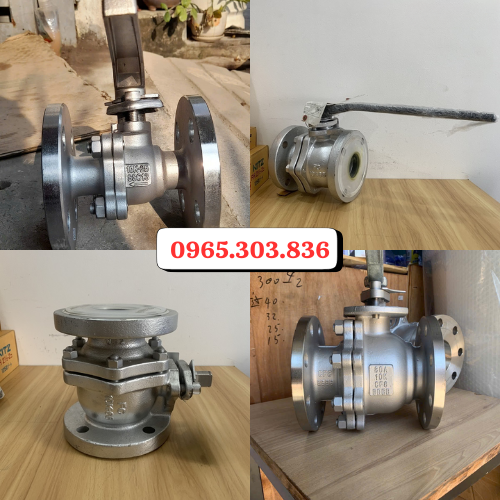

I. Thế nào là van bi mặt bích JIS 10K tay gạt?

Van bi mặt bích JIS 10K tay gạt dùng để đóng mở điều tiết dòng chảy trong hệ thống đường ống bằng cơ chế xoay viên bi trong thân van. Khi tay gạt xoay góc 90 độ, viên bi quay theo để  cho phép, ngắn chặn dòng lưu chất đi qua. Điểm đặc trưng là kiểu kết nối mặt bích tiêu chuẩn JIS 10K – tiêu chuẩn công nghiệp Nhật Bản với khả năng chịu áp lực khoảng 10kgf/cm2 trong điều kiện làm việc thường. Vận hành bàng tay gạt cơ, giúp đóng mở nhanh, dễ sử dụng, không cần nguồn điện, khí nén. Kết nối mặt bích chắc chắn, sử dụng trong các hệ thống có kích thước lớn, yêu cầu độ kín cao, độ bền ổn định.

II. Thông số kỹ thuật van bi mặt bích JIS 10K tay gạt

• Tên sản phẩm: Van bi mặt bích JIS 10K tay gạt

• Kích thước: DN15 – DN300
• Tiêu chuẩn: JIS 10K
• Áp lực: 10bar
• Nhiệt độ: -10 – 200 độ C
• Thân van: Gang, thép, inox 304/316
• Bi van: Inox
• Gioăng: PTFE, NBR
• Kết nối: Mặt bích
• Vận hành: Tay gạt
• Bảo hành: 12 tháng

>> Xem thêm: Van bi

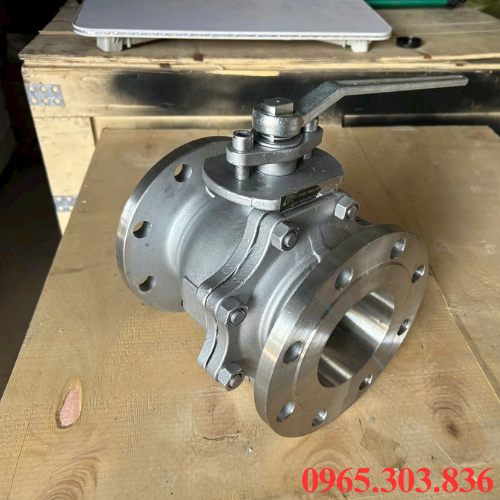

III. Đặc điểm nổi bật van bi mặt bích JIS 10K tay gạt

Được thiết kế tối ưu cho khả năng vận hành ổn định, độ kín cao, dễ sử dụng trong nhiều hệ thống, van bi mặt bích JIS 10k nổi bật nhờ đặc điểm:

• Kết nối mặt bích JIS 10K chắc chắn, giúp liên kết đường ống ổn định, chịu áp lực tốt, hạn chế rò rỉ.
• Đóng mở nhanh bằng tay gạt, chỉ cần xoay góc 90 độ là có thể vận hành, thao tác đơn giản, không cần điện, khí.
• Độ kín cao, bi van gia công chính xác kết hợp với gioăng PTFE giúp ngăn rò rỉ hiệu quả.
• Vật liệu bền bỉ nhờ thân van bằng gang, thép, inox phù hợp nhiều môi trường như nước, dầu, khí.
• Ít hư hỏng, dễ bảo trì với cấu tạo đơn giản, ít chi tiết chuyển động nên hoạt động ổn định, tuổi thọ cao.

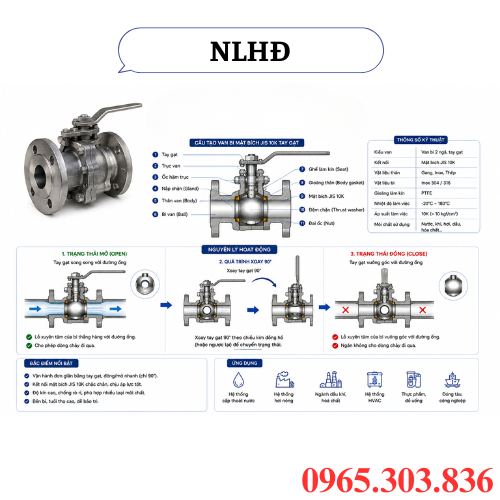

IV. Nguyên lý hoạt động của van bi mặt bích JIS 10K tay gạt

Van bi mặt bích JIS 10K tay gạt hoạt động dựa trên cơ chế xoay của viên bi có lỗ xuyên tâm bên trong thân van, giúp kiểm soát dòng chảy nhanh chóng, hiệu quả. Khi tay gạt song song với đường ống, viên bi xoay để lỗ rỗng trùng với hướng dòng chảy, cho phép lưu chất đi qua với tổn thất áp suất thấp. Khi tay gạt vuông góc với đường ống, viên bi xoay 90 độ làm phần đặc của bi chắn ngang dòng chảy, ngăn hoàn toàn lưu chất.

Tay gạt được liên kết trực tiếp với trục van, khi tác động lực xoay, trục sẽ truyền chuyển động đến bi để thay đổi trạng thái đóng mở. Gioăng PTFE ôn sát bề mặt bi giúp đảm bảo độ kín cao, hạn chế rò rỉ trong quá trình vận hành. Nhờ nguyên lý hoạt động đơn giản, hiệu quả, van có thể đóng mở nhanh, độ bền cao, phù hợp nhiều hệ thống khác nhau.

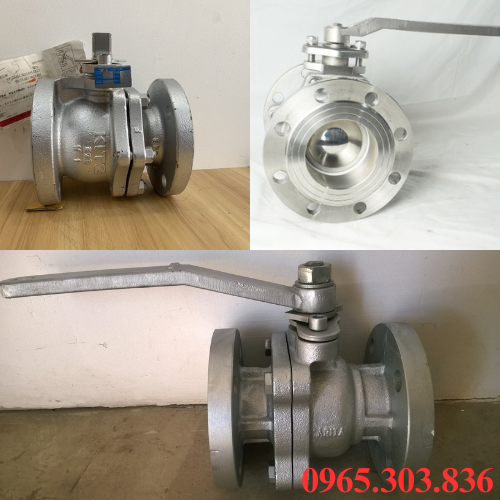

V. Ứng dụng van bi mặt bích JIS 10K tay gạt

Được sử dụng rộng rãi trong nhiều lĩnh vực, van bi mặt bích JIS 10K  tay gạt với khả năng đóng mở nhanh, độ kín cao, độ bền tốt.

• Hệ thống cấp thoát nước dùng trong đường ống nước sạch, nước thải, hệ thống xử lý nước với khả năng đóng mở nhanh, kín.
• Ngành dầu khí, xăng dầu giúp kiểm soát dòng chảy của nhiên liệu, đảm bảo an toàn, hạn chế rò rỉ.
• Hệ thống khí nén, hơi sử dụng trong các đường ống dẫn khí, hơi nóng với yêu cầu vận hành ổn định.
• Ngành hóa chất phù hợp môi trường có tính ăn mòn, đặc biệt khi dùng cho vật liệu inox.
• Nhà máy, khu công nghiệp được lắp đặt trong các hệ thống đường ống lớn nhờ kết nối với mặt bích chắc chắn.
• Hệ thống PCCC, HVAC ứng dụng trong hệ thống phòng cháy chữa cháy, điều hòa không khí, thông gió.

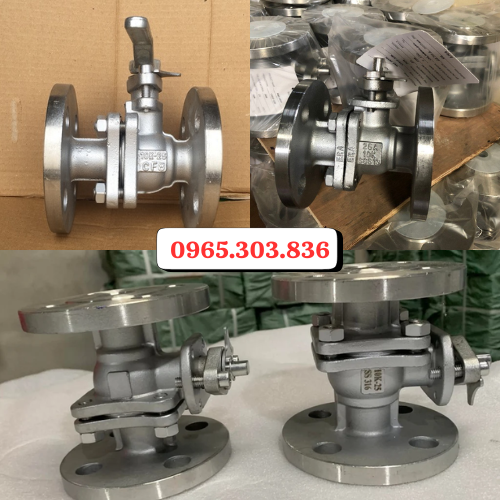

VI. Cách lắp đặt, bảo trì van bi mặt bích JIS 10K tay gạt

1. Cách lặp đặt van bi mặt bích JIS 10K tay gạt

• Kiểm tra van, đường ống trước khi lắp, đảm bảo sạch, không có cặn bẩn, dị vật.
• Đặt van đúng chiều dòng chảy nếu có ký hiệu, đảm bảo tay gạt thuận tiện thao tác.
• Lắp gioăng làm kín giữa hai mặt bích, siết bulong đều theo hình chéo để tránh lệch mặt bích.
• Không siết quá lực gây biến dạng mặt bích, hư hỏng gioăng.
• Kiểm tra lại sau khi lắp, vận hành thử để đảm bảo không rò rỉ.

2. Cách bảo trì, bảo dưỡng van bi mặt bích JIS 10K

• Kiểm tra định kỳ tình trạng rò rỉ tại thân van, mặt bích, trục van.
• Vận hành đóng mở van thường xuyên để tránh kẹt bi do lâu ngày không sử dụng.
• Vệ sinh van, loại bỏ cặn bẩn tích tụ trong hệ thống.
• Kiểm tra, thay thế gioăng làm kín khi có dấu hiệu mòn, hư hỏng.
• Bôi trơn trục van nếu cần để đảm bảo vận hành trơn tru.

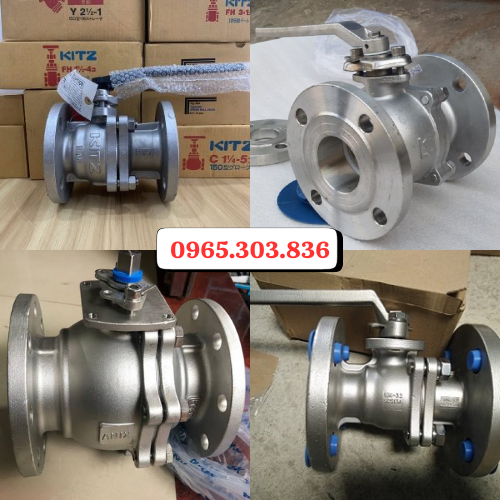

VII. Lưu ý khi lắp đặt van bi mặt bích JIS 10K tay gạt

Để đảm bảo van bi mặt bích JIS10K hoạt động ổn định, kín khít, an toàn trong quá trình sử dụng cần lưu ý một số điểm trước khi lắp đặt.

• Chọn đúng tiêu chuẩn mặt bích, đảm bảo đồng bộ JIS 10K giữa van, đường ống để tránh lệch tâm, rò rỉ.
• Làm sạch bề mặt lắp đặt, loại bỏ bụi bẩn, cặn bám trên mặt bích, bên trong đường ống trước khi lắp.
• Lắp gioăng đúng kỹ thuật, sử dụng gioăng phù hợp, đặt đúng vị trí để tránh cong vênh mặt bích.
• Đặt vị trí tay gạt hợp lý, đảm bảo dễ thao tác, không bị vướng trong quá trình vận hành.
• Tránh lắp đặt sai tư thế, hạn chế để van chịu lực kéo, rung động lớn từ đường ống.
• Kiểm tra trước khi vận hành, thử đóng mở, kiểm tra rò rỉ trước khi đưa vào sử dụng.

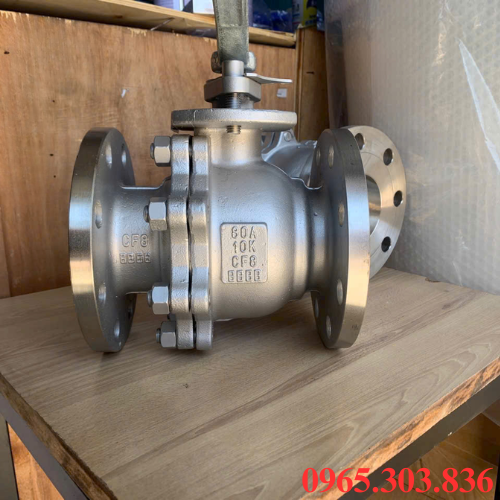

VIII. Báo giá van bi mặt bích JIS 10K tay gạt tại Thuận Phát

Van bi mặt bích JIS 10K tay gạt tại Thuận Phát được cung cấp với mức giá cạng tranh , phù hợp nhiêu nhu cầu sử dụng. Giá của van thường phụ thuộc vào nhiều yếu tố khác nhau như kích thước, vật liệu, thương hiệu. Khi mua van tại Thuận Phát ngoài chất lượng sản phẩm, quý khách còn được trải nghiệm về dịch vụ hậu mãi. Giá cạnh tranh, công khai, minh bạch, bảo hành lên đến 12 tháng, đầy đủ CO~CQ.

Với đội ngũ kỹ thuật chuyên nghiệp, kinh nghiệm nhiều năm trong ngành van công nghiệp giúp quý khách lựa chọn sản phẩm phù hợp. Hướng dẫn lăp đặt, bảo dưỡng, bảo trì, thay mới sản phẩm. Cung cấp phụ kiện đi kèm chính hãng, hỗ trợ giao hàng tận nơi, nhanh chóng. Mọi thông tin chi tiết vui lòng liên hệ cho chúng tôi qua số điện thoại 0965.303.836 để được tư vấn, báo giá, hướng dẫn lựa chọn, sử dụng sản phẩm đúng cách.
