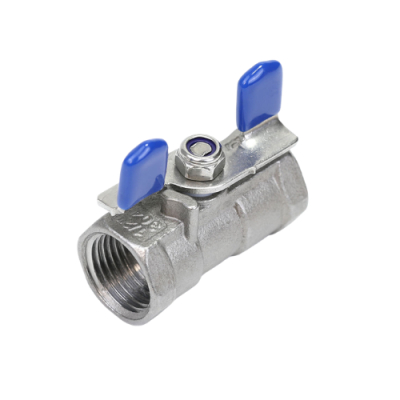

Van bi inox tay bướm

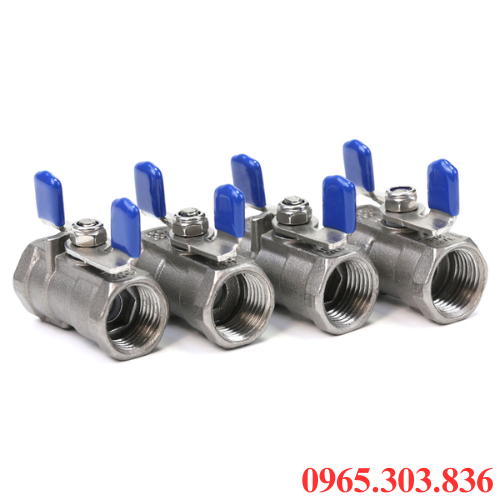

I. Tổng quan về van bi inox tay bướm

Van bi inox tay bướm với chất liệu inox 304/316 chống ăn mòn, chịu nhiệt, chịu áp lực tốt, phù hợp nhiều môi trường khác nhau. Được sử đụng để đóng mở, kiểm soát dòng chảy của lưu chất trong hệ thống đường ống. Điểm đặc trung là bộ phận điều khiển dạng tay bướm nhỏ, giúp dễ thao tác đóng mở bằng góc xoay 90 độ. Sản cuất với nhiều kích thước, kiểu kết nối, mức áp lực khác nhau, phổ biến là dạng nối ren. Với độ bền cao, khả năng làm kín tốt, thao tác vận hành đơn giản, ứng dụng hệ thống cấp thoát nước, khí nén, thực phẩm, dược phẩm, hóa chất.

Thông số kỹ thuật:

• Tên sản phẩm: Van bi inox tay bướm
• Kích thước: DN15 – DN100
• Thân van: Inox 304/316
• Bi van: Inox 304/316
• Điều khiển: Tay bướm
• Kết nối: Nối ren
• Tiêu chuẩn: BSP, NPT
• Áp lực: PN16 – PN63
• Nhiệt độ: -20 – 180 độ C
• Kiểu van: 2 ngã
• Ứng dụng: Nước, khí, dầu, hơi, hóa chất,…
• Xuất xứ: China, Taiwan, Korea
• Bảo hành: 12 tháng

>> Xem thêm: Van bi

II. Cấu tạo, nguyên lý hoạt động van bi inox tay bướm

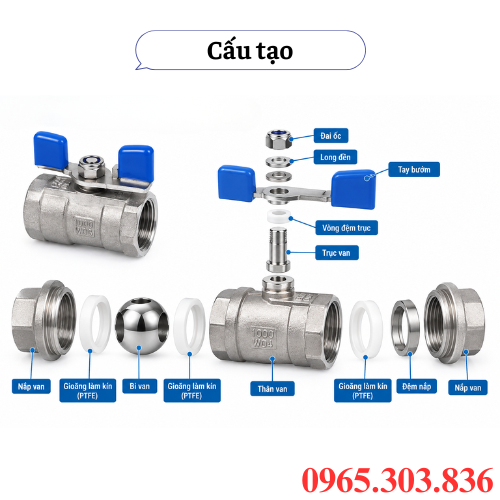

1. Cấu tạo van bi inox tay bướm

Cấu tạo đơn giản, van bi inox tay bướm gồm các bộ phận được gia công từ inox, vật liệu làm kín, giúp vận hành ổn định, hạn chế rò rỉ trong quá trình sử dụng.

• Thân van được chế tạo từ inox 304/316 có nhiệm vụ bảo vệ các bộ phận bên trong, kết nối với đường ống.
• Bi van bộ phận hình cầu có lỗ xuyên tâm, trực tiếp thực hiện quá trình đóng mở dòng chảy khi xoay.
• Trục van giúp liên kết bi van với tay bướm để tạo truyền chuyển động từ tay điều khiển xuống bi van.
• Gioăng làm kín thường sử dụng PTFE, các vạt liệu phù hợp với môi trường giúp tăng khả năng làm kín, hạn chế rò rỉ.
• Tay bướm được thiết kế dạng cánh bướm nhỏ gọn, dùng để điều khiển van dings mở nhanh bằng thao tác xoay góc 90 độ.

2. Nguyên lý hoạt động van bi inox tay bướm

Van bi inox tay bướm hoạt động dựa trên cơ chế xoay bi van 90 độ để đóng mở dòng chảy. Khi tác động lên tay bướm, lực xoay được truyền qua trục van xuống bi van làm thay đổi vị trí lỗ bi trong van. Van mở, xoay tay bướm khoảng 90 độ để lỗ xuyên tâm của bi nằm thẳng với đường ống, lưu chất đi qua với trở lực thấp.

Van đóng là xoy tay bướm thêm 90 độ để bi van vuông góc với hướng dòng chảy, phần thân đặc của bi chắn kín dòng lưu chất. Khi điều tiết có thể xoay tay bướm đến vị trí trung gian để điều chỉnh một phần lưu lượng, thường van bi thiết kế cho chức năng đóng mở hoàn toàn. Khả năng đóng kín, khi van đóng, bi van ép sát vào gioăng làm kín, giúp hạn chế rò rỉ lưu chất ra ngoài qua van.

III. Ưu điểm, ứng dụng van bi inox tay bướm

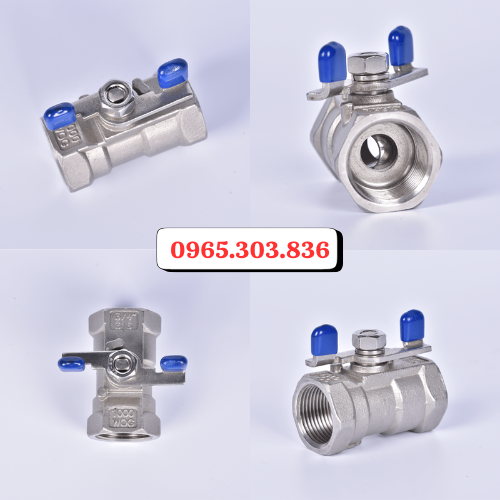

Ưu điểm van bi inox tay bướm

• Chống ăn mòn tốt với chất liệu inxo 304/316 có khả năng chống gỉ, chịu được nhiều môi trường lưu chất khác nhau.
• Thiết kế nhỏ gọn nhờ tay bướm có kích thước gọn, phù hợp lắp đặt tại những vị trí có không gian hạn chế.
• Đóng mở nhanh với cơ chế xoay góc 90 độ giúp việc đóng mở van nhanh, thuận tiện trong quá trình vận hành.
• Khả năng làm kín tốt, gioăng kết hợp với bi van giúp hạn chế tình trạng rò rỉ khi van ở trạng thái đóng.
• Độ bền cao với kết cấu chắc chắn, vật liệu inox có khả năng chịu áp lực, nhiệt độ tốt, phù hợp sử dụng lâu dài.
• Vận hành đơn giản, không cần nguồn điện, khí nén, người vận hành có thể điều khiển trực tiếp bằng tay.
• Ứng dụng đa dạng, có thể sử dụng trong hệ thống nước, khí, dầu, hóa chất, thực phẩm, hệ thống đường ống công nghiệp.

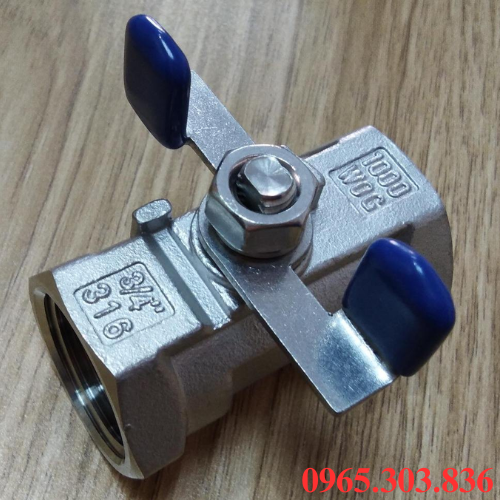

Ứng dụng van bi inox tay bướm

• Hệ thống cấp thoát nước sử dụng để đóng mở, kiểm soát dòng nước trong đường ống dân dụng, công nghiệp.
• Hệ thống khí nén, khí gas dùng để kiểm soát dòng khí, yêu cầu van có khả năng làm kín tốt, vận hành nhanh.
• Hệ thống dầu, nhiên liệu ứng dụng trong đường ống dẫn dầu, nhiên lieeujj, các loại chất lỏng không gây ảnh hưởng đến gioăng.
• Thực phẩm, đồ uống van có khả năng chống gỉ, dễ vệ sing, phù hợp hệ thống đường ống sản xuất thực phẩm, đồ uống.
• Hệ thống hóa chất như inox 304/316 được lựa chọn tùy theo tính chất, hóa chất, điều kiện làm việc.
• Hệ thống xử lý nước được lắp đặt trong các đường ống cấp nước, lọc nước, xử lý nước thải, các hệ thống phụ trợ.
• Hệ thống HVAC, công nghiệp dùng để đóng mở cac dòng nước lạnh, nước nóng, một số loại hóa chất trong hệ thống kỹ thuật.

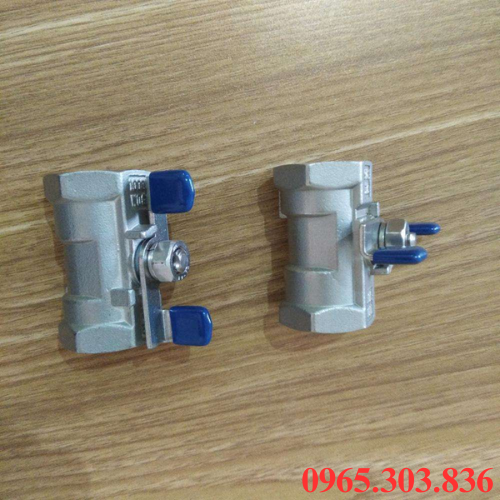

IV. Tiêu chí lựa chọn, vai trò van bi inox tay bướm

Tiêu chí lựa chọn van bi inox tay bướm

• Lựa chọn vật liệu, inox 304 phù hợp với nước, khí, môi trường thường, còn inxo 316 ưu tiên môi trường có tính ăn mòn cao hơn.
• Chọn đúng kích thước, xác định đường kính đường ống để lựa chọn van có kích thước tương ứng, tránh ảnh hưởng đến lưu lượng.
• Kiểm tra áp lực làm việc, chọn van có cấp áp lực phù hợp, cao hơn áp lực tối đa của hệ thống, đảm bảo an toàn khi vận hành.
• Xác định nhiệt độ sử dụng, căn cứ vào nhiệt độ của lưu chất để lựa chọn vật liệu gioăng, model phù hợp.
• Chọn kiểu kết nối, van nối ren cần lựa chọn đúng tiêu chuẩn ren như BSP, NPT đảm bảo tương thích với đường ống, phụ kiện.
• Lựa chọn vật liệu gioăng, gioăng PTFE thường được sử dụng phổ biến nhờ khả năng làm kín tốt, phù hợp nhiều lưu chất.
• Chọn thương hiệu, nguồn gốc nên ưu tiên sản phẩm có thông số kỹ thuật rõ ràng, nguồn gốc xuất xứ, tiêu chuẩn cụ thể.

Vai trò van bi inox tay bướm trong hệ thống

• Đóng mở dòng chảy giúp cho phép ngắt hay lưu chất đi qua đường ống một cách nhanh nhất.
• Kiểm soát lưu chất, hỗ trợ kiểm sóa dòng nước, khí, dầu, hóa chất, các lưu chất phù hợp với chất liệu van.
• Ngăn rò rỉ nhờ cấu tạo bi van, gioăng làm kín giúp hạn chế việc lưu chất thoát ra ngoài khi van đóng.
• Phân chia, ngừng đường ống, có thể sử dụng để cô lập từng khu vực, thiết bị, nhanh đường ống khi sửa chữa, bảo dưỡng.
• Hỗ trợ bảo vệ thiết bị, khi cần dừng dòng lưu chất, van giúp hạn chế dòng chảy, tiếp tục đi vào máy móc, thiết bị phía sau.
• Thuận tiện vận hành nhờ tay bướm nhỏ gọn, thao tác xoay góc 90 độ giúp người vận hành dễ đóng mở van.
• Tăng độ bền hệ thống với vật liệu inox có khả năng chống gỉ, chống ăn mòn tốt, phù hợp nhiều môi trường làm việc, duy trì ổn định.

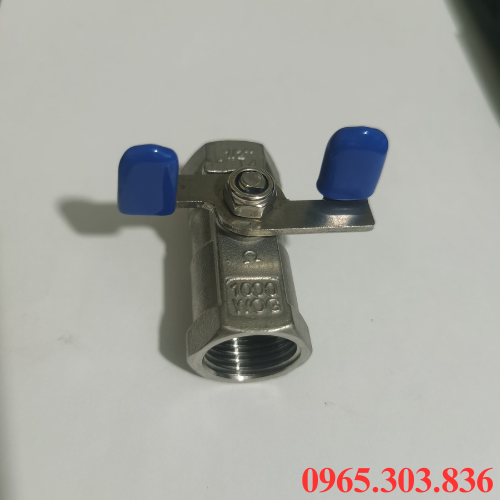

V. Hướng dẫn lắp đặt, vận hành van bi inox tay bướm

Hướng dẫn lắp đặt van bi inox tay bướm

• Kiểm tra van trước khi lắp, kiểm tra thân van, bi van, gioăng làm kín, tay bướm, đảm bảo không nứt, biến dạng, hư hỏng.
• Vệ sinh đường ống, làm sạch bụi bẩn, cặn kim loại, tạp chất bên trong đường ống trước khi kết nối van.
• Lắp đúng chiều, vị trí, đặt van đúng vị trí trên đường ống, đảm bảo thuận tiện cho việc thao tác tay bướm, bảo dưỡng.
• Kết nối ren đúng kỹ thuật, dạng ren cần lựa chọn đúng tiêu chuẩn ren, quấn vật liệu làm kín phù hợp, siết vừa đủ lực, tránh làm hỏng ren, thân van.
• Kiểm tra sau lắp đặt, cho hệ thống hoạt động thử ở áp lực thấp, kiểm tra vcacs vị trí kết nối, thân van để phát hiện rò rỉ.

Hướng dẫn vận hành van bi inox tay bướm

• Mở van bằng cách xoay tay bướm góc 90 độ để lỗ trên bi van nằm thẳng với hướng của dòng chảy.
• Đóng van, xoay tay bướm góc 90 độ theo hướng ngược lại để bi vuoog góc với đường ống, ngăn dòng lưu chất đi qua.
• Không dùng lực quá mạnh, khi tay bướm kẹt kiểm tra nguyên nhân tahy vì dugf dụng cụ tác động mạnh để tráng cong, gãy trục van.
• Hạn chế điều tiết liên tục, van phù hợp trạng thái đóng mở hoàn toàn, không sử dụng trong trạng thái mở một phần trong thời gian dài.
• Kiểm tả định kỳ, kiểm tra gioăng, mối nối, khả năng đóng kín của van để kịp thời xử lý khi xuất hiện dấu hiệu rò rỉ, vận hành bất thường.

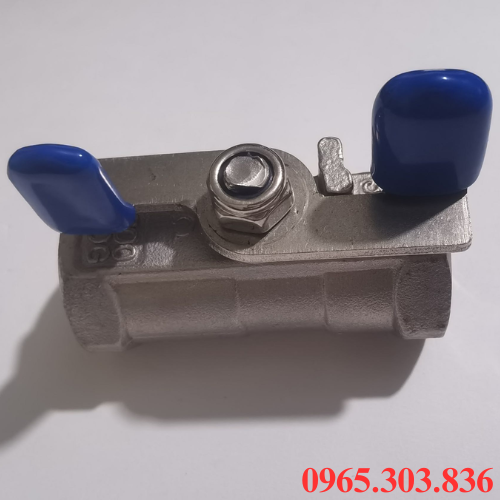

VI. Mua van bi inox tay bướm giá tốt ở đâu?

Để mua van bi inox tay bướm đảm bảo chất lượng, giá cả phù hợp, quý khách nên lựa chọn đơn vị chuyên cung cấp dòng van công nghiệp uy tín như Thuận Phát. Tại cửa hàng chúng tôi có đa dạng dòng van bi với nhiều kích thước khác nhau, đảm bảo nguồn gốc rõ ràng, chính hãng. Có nhiều năm kinh nghiệm cùng đội ngũ chuyên nghiệp, giúp quý khách lựa chọn sản phẩm phù hợp.

Giá cạnh tranh, minh bạch, nhiều chương trình ưu đãi hấp dẫn, chế độ bảo hành 12 tháng, đầy đủ CO~CQ. Hướng dẫn lắp đặt, vận hành, bảo dưỡng, cung cấp phụ kiện đi kèm chính hãng, dịch vụ hậu mãi tận tâm. Hỗ trợ giao tận nơi nhanh chóng, chi tiết vui lòng liên hệ cho số 0965.303.836 để được tư vấn, báo giá, hỗ trợ cung cấp thông tin chi tiết về sản phẩm.

>> Tham khảo: Van bi inox
