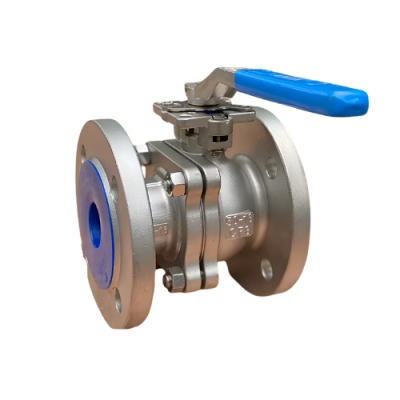

Van bi inox 304 PN16

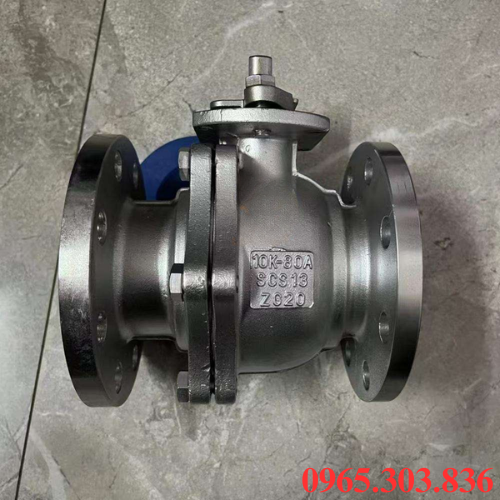

I. Van bi inox 304 PN16 là gì?

Van bi inox 304 PN16 sử dụng bi van dạng cầu để đóng mở, điều tiết dòng chảy trong đường ống. Thân chế tạo từ inox 304 chống ăn mòn, độ bền cơ học tốt, phù hợp nhiều môi trường làm việc. PN16 thể hiện van có áp suất 16bar trong điều kiện tiêu chuẩn. Thiết kế dạng 2 ngã, vận hành tay gạt, có cơ chế đóng mở nhanh bằng cách xoay tay van góc 90 độ.

Khi bi van xoay đến vị trí mở, lỗ xuyên tâm trên bi nằm cùng hướng với đường ống giúp môi chất lưu thông. Khi xoay 90 độ lỗ bi van nằm vuông gốc với đường ống, dòng chảy được ngăn lại. Sử dụng phổ biến trong hệ thống nước sạch, nước công nghiệp, hóa chất có tính ăn mòn nhẹ, thực phẩm, hệ thống xử lý chất lỏng. Là lựa chọn phù hợp khi hệ thống yêu cầu van có độ bền cao, đóng mở nhanh, khả năng chống gỉ tốt.

Thông số kỹ thuật:

• Tên sản phẩm: Van bi inox 304 PN16
• Kích thước: DN15 – DN100
• Thân van: Inox 304
• Bi van: Inox 304
• Kiểu van: 2 ngã
• Gioăng: PTFE, Teflon
• Vạn hành: Tay gạt
• Kết nối: Nối ren, mặt bích
• Áp suất: PN16
• Nhiệt độ: -10 – 180 độ C
• Tiêu chuẩn: BSP, NPT
• Bảo hành: 12 tháng

>> Xem thêm: Van bi

II. Cấu tạo, nguyên lý hoạt động van bi inox 304 PN16

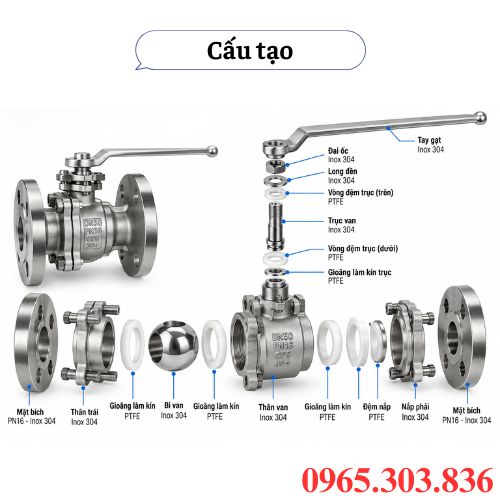

1. Cấu tạo van bi inox 304 PN16

Thiết kế với cấu tạo gồm nhiều bộ phận khác nhau, van ni inox 304 PN16 giúp đảm bảo khả năng đóng mở nhanh, độ kín cao, vận hành ổn định.

• Thân van được đúc, gia công từ inox 304 có khả năng chống gỉ, chống ăn mòn tốt, phù hợp nhiều môi chất lỏng, khí, hóa chất nhẹ.
• Bi van dạng hình cầu, được khoan một lỗ xuyên tâm, bộ phận trực tiếp kiểm soát dòng chảu, van mở lỗ bi nằm thẳng đường ống, vuông góc là van đóng.
• Trục van liên kết giữa bi, bộ điều khiển, khi xoay tay gạt trục truyền lực xuống bi giúp xoay theo đúng góc đóng, mở.
• Tay gạt làm bằng kim loại, vật liệu có độ bền cao dùng để điều khiển van bằng tay, thiết kế xoay 90 độ giúp đóng mở nhanh, dễ nhận nhận biết trạng thái.
• Gioăng làm kín sử dụng PTFE, Teflon đặt quanh bi van để tạo độ kín giữa bi, thân van, gioăng có vai trò hạn chế rò rỉ môi chất khi ở trạng thái đóng, mở

2. Nguyên lý hoạt động van bi inox 304 PN16

Van bi inox 304 PN16 hoạt động dựa trên cơ chế xoay bi van 90 độ để kiểm soát dòng chảy qua đường ống. Khi tác động lực vào tay gạt, lực được truyền qua trục xuống bi van làm bi xoay quanh trục. Van mở, tay gạt song song với đường ống, lỗ xuyên tâm trên bi nằm thẳng với hướng dòng chảy, môi chất đi qua trở lực thấp.

Van đóng, tay gạt xoay góc 90 độ làm bi van xoay theo, lúc này phần đặc của bi chắn ngăn đường ống, ngăn không cho môi chất đi qua. Chuyển trạng thái, gioăng ôm sát bề mặt bi, tạo độ kín, hạn chế rò rỉ, nhờ hành trình xoay ngắn nên van đóng mở nhanh chóng. Với nguyên lý vận hành đơn giản, van bi phù hợp cho các hệ thống cần đóng mở nhanh, độ kín tốt, thao tác thuận tiện.

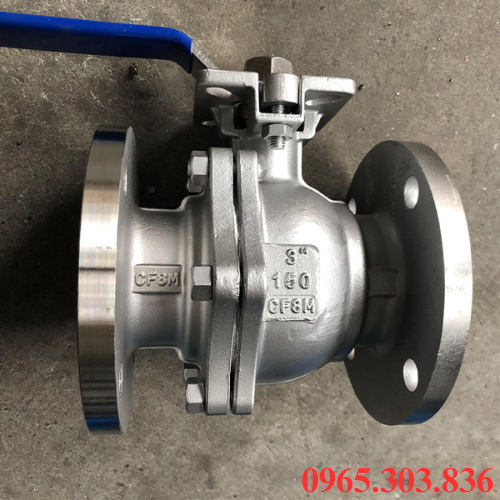

III. Ưu điểm, ứng dụng van bi inox 304 PN16

Ưu điểm van bi inox 304 PN16

• Khả năng chống ăn mòn tốt, inox 304 có khả năng chống gỉ, chống ăn mòn hiệu quả trong môi trường nước, khí, dầu, môi chất thông dụng.
• Chịu áp lực tốt, cấp áp lực PN16 cho phép van làm việc ở áp suất lên đến 16bar trong điều kiện thiết kế phù hợp.
• Đóng mở nhanh nhờ cơ chế xoay bi 90 độ giúp rút ngắn thời gian đóng mở, thuận tiện khi cần kiểm soát dòng chảy, ngưng đường ống.
• Độ kín cao, bi van kết hợp gioăng PTFE tạo bề mặt làm kín tốt giúp hạn chế rò rỉ môi chất khi van đóng.
• Độ bền cao, thân, chi tiết chính bằng inox 304 có độ cứng tốt, khả năng chịu va đập, làm việc ổn định trong thời gian dài.
• Tổn thất áp suất thấp, khi van mở hoàn toàn, lỗ bi tạo đường dẫn thẳng giúp môi chất lưu thông thuận lợi, giảm trở lực.
• Ứng dụng đa dạng, sử dụng cho hệ thống cấp thoát nước, khí nén, thực phẩm, xử lý nước, hệ thống hóa chất.

Ứng dụng van bi inox 304 PN16

• Hệ thống cấp thoát nước sử dụng để đóng, mở, ngưng dòng nước trong đường ống cấp nước dân dụng, nhà máy, khu xử lý nước.
• Hệ thống khí nén dùng để kiểm soát dòng khí, ngừng từng khu vực, thiết bị trong hệ thống khí nén.
• Hệ thống dầu, nhiên liệu phù hợp với một số đường ống dẫn dầu, nhiên liệu, chất lỏng không gây ảnh hưởng đến chất liệu, gioăng.
• Hệ thống hóa chất, inox có khả năng chống ăn mòn tốt, sử dụng với một số hóa chất có tính ăn mòn nhẹ, cần lựa chọn gioăng phù hợp.
• Ngành thực phẩm, đồ uống được ứng dụng trong đường ống vận chuyển nước, dung dịch, một số loại nguyên liệu lỏng nhờ bề mặt inox dễ vận hành.
• Hệ thống xử lý nước sử dụng tại các đường ống cấp nước, lọc nước, xử lý nước công nghiệp, vị trí cần đóng mở để bảo trì.

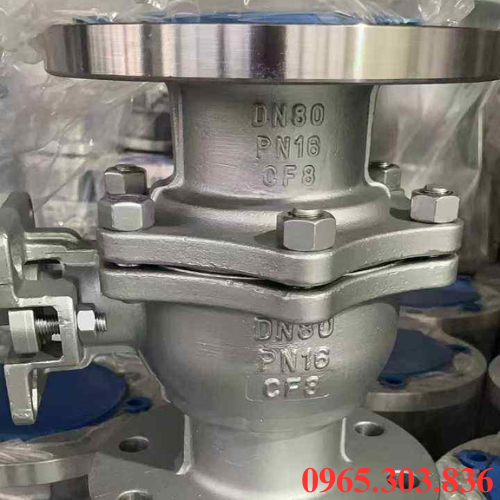

IV. Cách lựa chọn, tiêu chuẩn lắp đặt van bi inox 304 PN16

Cách lựa chọn van bi inox 304 PN16

• Lựa chọn kích thước phù hợp, đường kính van cần tương ứng với kích thước đường ống, tránh tình trạng sử dụng van quá nhỏ, quá lớn.
• Kiểm tra áp suất làm việc, áp suất thực tế của hệ thống cần phù hợp với cấp áp lực, không sử dụng van vượt giới hạn áp suất.
• Xác định môi chất sử dụng, lựa chọn van dựa trên môi chất như nước, khí, dầu, hóa chất, môi chất ăn mòn cao cần kiểm tra khả năng phù hợp gioăng, chất liệu.
• Lựa chọn kiểu kết nối, sử dụng nối ren, mặt bích tùy thiết kế, kết nối cần đồng bộ đường ống để đảm bảo độ kín, thuận tiện lắp đặt.
• Kiểm tra nhiệt độ làm việc, nhiệt độ của môi chất cần nằm trong phạm vi cho phép của thân, đặc biệt chất liệu gioăng.

Tiêu chuẩn lắp đặt van bi inox 304 PN16

• Vệ sinh đường ống trước khi lắp, loại bỏ cặn bẩn, mạt kim loại, tạp chất bên trong đường ống để tránh làm xước bi van, gioăng.
• Lắp đúng vị trí, đặt van tại vị trí thuận tiện cho việc vận hành, kiểm tra, bảo dưỡng, với tay gạt cần đảm bảo có đủ không gian.
• Đảm bảo kết nối kín, đối với van nối ren, sử dụng vật liệu làm kín phù hợp, siết với lực vừa đủ, đối với mặt bích sử dụng gioăng, bulong, siết đều vị trí.
• Hạn chế ứng suất lên thân van, đường ống cần được cố định chắc chắn, tránh để trọng lượng đường ống, rung động tác động lên van.
• Kiểm tra sau lắp đặt, tiến hành kiểm tra độ kín, vận hành thử trước khi đưa hệ thống hoạt động chính thức.

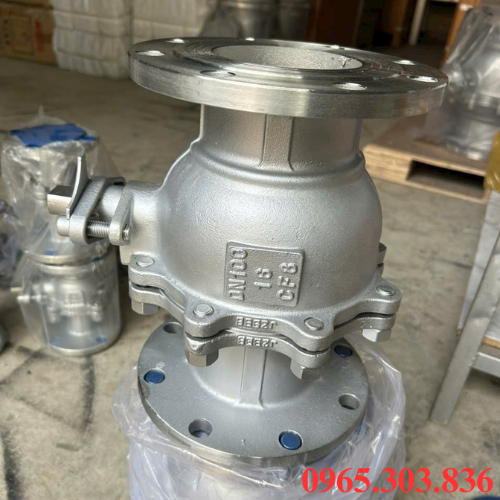

V. Yếu tố ảnh hưởng đến tuổi thọ van bi inox 304 PN16

Tuổi thọ của van bi inox 304 PN16 phụ thuộc nhiều yếu tố trong quá trình lựa chọn, lắp đặt, vận hành.

• Chất lượng vật liệu, van sản xuất inox 304 đạt tiêu cuẩn, bi van gia công tốt, gioăng chất lượng, độ bền cao, hạn chế ăn mòn.
• Môi chất sử dụng như nước, dầu, khí, hóa chất đặc tính khác nhau, môi chất ăn mòn cao không phù hợp inox 304, gioăng làm kín, bộ phận van nhanh hỏng.
• Áp suất làm việc, vận hành trong phạm vi phù hơp, áp suất thường xuyên vượt quá giới hạn ảnh hưởng đến thân van.
• Nhiệt độ môi chất, nhiệt độ quá cao, thấp làm thay đổi tính chất gioăng, gây chai cứng, biến dạng, giảm độ kín.
• Tần suất đóng mở, van hoạt động liên tục với số lần đóng mở lớn làm tăng mức độ mài mòn tại bi, gioăng, trục ảnh hưởng tuổi thọ.
• Chất lượng lắp đặt, lắp sai kỹ thuật, siết ren, bulong chặt làm đường ống lệch tâm, rung động mạnh đều tạo áp lực lên thân van.

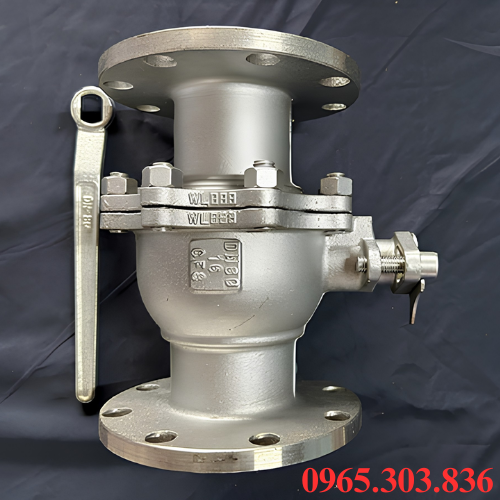

VI. Báo giá van bi inox 304 PN16 chính hãng tại Thuận Phát

Giá van bi inox 304 PN16 tại Thuận Phát tùy thuộc vào nhiều yếu tố như kích thước, kiểu kết nối, thương hiệu, xuất xứ. Tại cửa hàng, chúng tôi cung cấp đa dạng các dòng khác nhau, đáp ứng nhu cầu sử dụng cho từng hệ thống. Với nhiều năm kinh nghiệm, chúng tôi đảm bảo đem đến cho khách hàng trải nghiệm tốt nhất.

Giá cạnh tranh công khai, chế độ bảo hành lên đến 12 tháng, đầy đủ CO~CQ, dịch vụ hậu mãi tốt. Ngoài ra đội ngũ kỹ thuật tận tình hướng dẫn quý khách bảo dưỡng, bảo trì, thay mới sản phẩm đúng cách. Hỗ trợ giao tận nơi, nhanh chóng, cung cấp phụ kiện đi kèm chính hãng. Chi tiết vui lòng liên hệ 0965.303.836 để được tư vấn, báo giá, hướng dẫn lựa chọn sản phẩm phù hợp.
