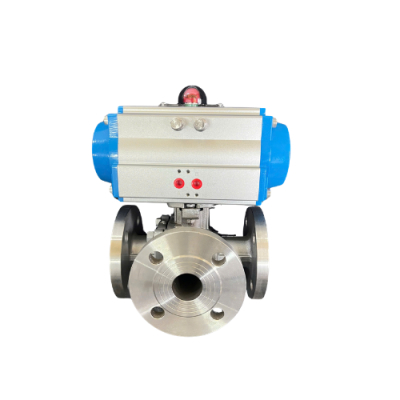

Van bi có tán 3 ngã

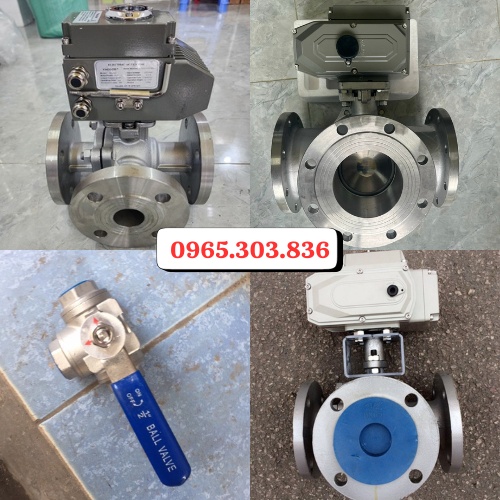

I. Khái niệm van bi có tán 3 ngã

Van bi có tán 3 ngã dòng van công nghiệp sử dụng bi rỗng bên trong để điều khiển dòng chảy, thiết kế với 3 cửa kết nối giúp phân chia, trộng lưu chất trong hệ thống đường ống. Phần tán phía trên thân van giúp dễ lắp các bộ điều khiển như tay gạt, tay quay, bộ điều khiển tự động. Cấu hình dạng chữ L, T giúp chuyển hướng dòng chảy linh hoạt theo nhiều chế độ khác nhau. Ứng dụng trong hệ thống cấp thoát nước, hóa chất, thực phẩm, xăng dầu, nhiều nghành công nghiệp khác, giúp tối ưu hóa việc điều phối lưu chất, giảm số lượng van cần lắp.

II. Cấu tạo, nguyên lý hoạt động van bi có tán 3 ngã

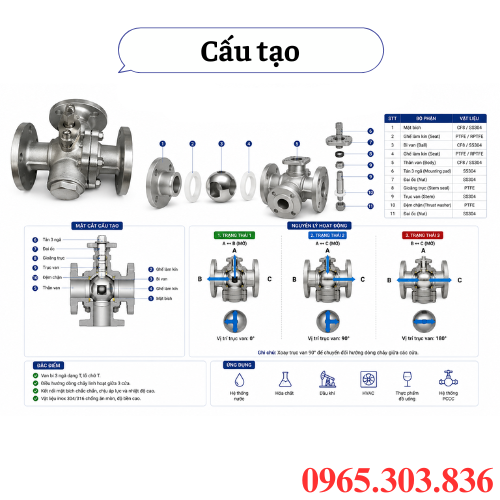

1. Cấu tạo van bi có tán 3 ngã

Van bi có tán 3 ngã thiết kế với nhiều bộ phận, mỗi bộ phận đều đảm nhận chức năng khác nhua giúp vận hành ổn định, đóng mở linh hoạt.

• Thân van bộ phận bao bọc bên trong, làm từ inox, thép, nhựa với 3 cửa kết nối giúp phân chia, trộn lưu chất.
• Bi van là viên bi rỗng nằm bên trong thân va, có lỗ khoan dạng chữ L, chữ T trực tiếp điều khiển hướng dòng chảy khi xoay.
• Trục van được kết nối giữa bi van và bộ điều khiển, có nhiệm vụ truyền lực giuos xoay bi để đóng mở, chuyển hướng dòng chảy.
• Tán lắp điều khiển, phần bệ trên thân van được thiết kế theo tiêu chuẩn ISO, giúp việc lắp đặt dễ các bộ điều khiển như tay gạt, tay quay, điều khiển điện, khí nén.
• Gioăng làm kín thường làm từ PTFE, vật liệu chịu nhiệt giúp đảm bảo độ kín, chống rò rỉ, tăng tuổi thọ van.
• Bộ điều khiển có thể là tay gtj, tay quay, bộ điều khiển tự động giúp vận hành nhanh, chính xác.

2. Nguyên lý hoạt động van bi có tán 3 ngã

Van bi có tán 3 ngã hoạt động dựa trên cơ chế xoay của bi van bên trong thân, giúp điều khiển, thay đổi hướng dòng chảy linh hoạt. Thiết kế đặc biệt với 3 cửa kết nối, van giúp thực hiện chức năng phân nhánh, trộn lưu chất tùy nhu cầu sử dụng. Khi tác động lực lên tay gạt hay bộ điều khiển, trục van làm xoay bi góc 90 độ, giúp đomnh mở dòng chảy đi qua van.

Tùy vị trí xoay của bi, dòng lưu chất có thể được chuyển hướng từ một đầu vào sang một trong hai đầu ra và ngược lại. Bi van có lỗ dạng chữ L, giúp dòng chảy đi theo hướng nhất định, chuyển đổi giữa hai đường ống riêng biệt, phù hợp việc chia dòng. Van có thể hoạt động bằng tay, kết hợp bộ điều khiển điện, khí nén để tự động hóa quá trình đóng mở, điều hướng dòng chảy.

III. Thông số kỹ thuật van bi có tán 3 ngã

• Tên sản phẩm: Van bi có tán 3 ngã
• Kích thước: DN15 – DN200
• Nhiệt độ: -10 – 180 độ C
• Áp lực: PN10 – PN40
• Thân: Inox, thép, nhựa
• Gioăng: PTFE
• Dạng bi: Chữ L, T
• Tiêu chuẩn: ISO 5211
• Kiểu điều khiển: Tay gạt, điện, khí nén
• Môi trường: Nước, khí, hơi, hóa chất, xăng dầu
• Bảo hành: 12 tháng

>> Xem thêm: Van bi

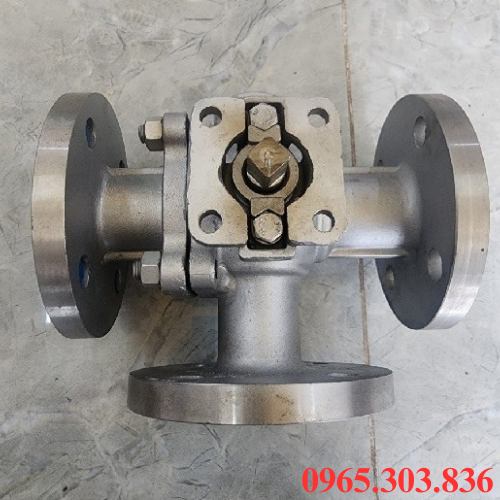

IV. Ưu điểm van bi có tán 3 ngã

Van bi có tán 3 ngã được đánh giá cao nhờ thiết kế linh hoạt, khả năng vận hành hiệu quả trong nhiều hệ thống công nghiệp.

• Điều hướng dòng chảy linh hoạt, giúp phân chia, trộn lưu chất chỉ với một van, giảm số lượng thiết bị trong hệ thống.
• Đóng mở nhanh, vận hành đơn giản, chỉ cần xoay 90 độ là có thể điều khiển dòng chảy một cách dễ dàng.
• Độ kín cao, hạn chế rò rỉ nhờ sử dụng gioăng PTFE giúp đảm bảo độ kín khít, an toàn khi vận hành.
• Dễ lắp đặt bộ điều khiển, thiết kế tán theo tiêu chuẩn ISO giúp kết nối nhanh với bộ điều khiển điện, khí nén.
• Độ bền cao, chống ăn mòn tốt với nhiều chất liệu như inox, thép, nhựa phù hợp nhiều môi trường khác nhau.
• Tiết kiệm chi phí hệ thống, thay thế nhiều van 2 ngã, giúp tối ưu chi phí lắp đặt, bảo trì.

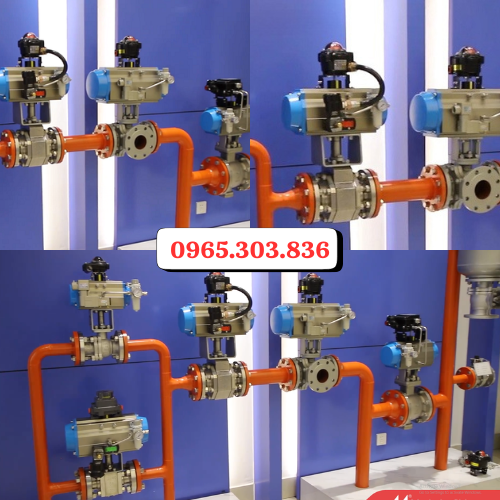

V. Ứng dụng van bi có tán 3 ngã

Sử dụng trong nhiều lĩnh vực, van bi có tán 3 ngã nhờ khả năng phân nhanh, trộn, chuyển hướng dòng chảy linh hoạt, giúp tối ưu hệ thống, giảm số lượng van cần lắp.

• Hệ thống cấp thoát nước dùng để chuyển hướng dòng nước giữa các bể chứa, phân phối ước đến nhiều khu vực, kết nối giữa đường ống chính phụ trong hệ thống.
• Ngành hóa chất ứng dụng trong việc trộn, phân phối các loại hóa chất, dung môi, axit đảm bảo an toàn, kiểm soát dòng chảy chính xác.
• Hệ thống xăng dầu sử dụng để điều hướng dòng nhiên liệu giữa bồn chứa, trạm bơm, đường ống dẫn, đảm bảo vận hành liên tục, an toàn.
• Ngành thực phẩm, đồ uống, lắp đặt trong hệ thống vi sinh để phân chia, trộn nguyên liệu logr như sữa, nước giải khát, siro đảm bảo vệ sinh, chất lượng.
• Hệ thống HVAC, dùng để điều tiết, phân phối dòng nước nóng, lạnh trong hệ thống điều khòa không khí giúp kiểm soát nhiệt độ hiệu quả.
• Dây chuyền sản xuất công nghiệp, ứng dụng trong các hệ thống tự động hóa dể điều phối lưu chất giữa công đoạn, nâng cao hiệu suất vận hành.

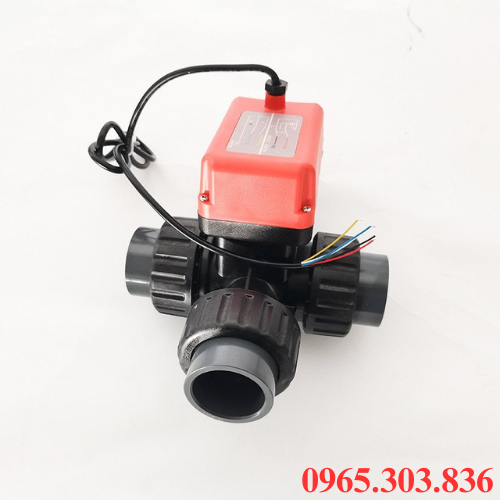

VI. Tiêu chí lựa chọn van bi có tán 3 ngã

Để lựa chọn van bi có tán 3 ngã phù hợp với hệ thống cần lưu ý một số tiêu chí quan trọng để đảm bảo hiệu quả vận hành, độ bền lâu dài.

• Chọn đúng dạng bi chữ L, chữ T tùy theo nhu cầu chia dòng hay trộn để lựa chọn loại phù hợp.
• Kích thước, áp lực làm việc nên lựa chọn theo đường kính ống, áp suất hệ thống đảm bảo tương thích.
• Chất liệu van, inox cho môi trường ăn mòn, thép cho áp lực cao, nhựa cho hóa chất nhẹ, chi phí thấp.
• Kiểu kết nối như nối ren, lắp bích, hàn, clamp tùy theo thiết kế đường ống, yêu cầu lắp đặt.
• Nhiệt độ, môi trường sử dụng cần xem xét điều kiện làm việc như nhiệt độ, hóa chất, xăng dầu để chọn vật liệu, gioăng phù hợp.
• Kiểu điều khiển chọn tay gạt, tay quay, điều khiển điện, khí nén tùy mức độ tự động hóa của hệ thống.
• Tiêu chuẩn tán đảm bảo lắp đặt dễ, thay thế bộ điều khiển khi cần thiết.

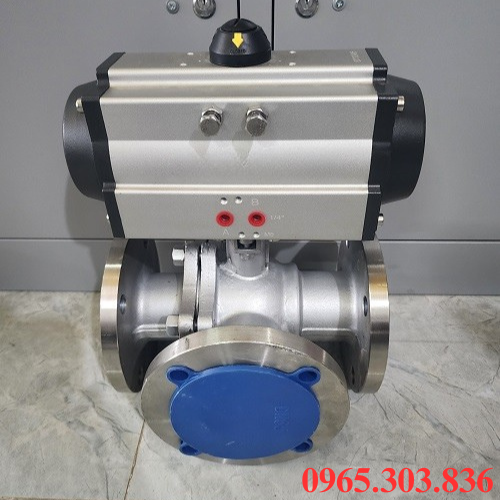

VII. Vai trò van bi có tán 3 ngã trong hệ thống

Van bi có tán 3 ngã giữ vai trò quan trọng trong việc điều phối, kiểm soát dòng chảy, giúp hệ thống vận hành linh hoạt, ổn định.

• Điều hướng dòng chảy, cho phép chuyển hướng lưu chất giữa các đường ống khác nhau chỉ với một thiết bị, giảm sự phức tạp hệ thống.
• Phân chia, trộn lưu chất, hỗ trợ chia dòng từ một nguồn sang nhiều nhánh, trộn nhiều dòng lại với nhau tùy cấu hình van.
• Tối ưu hóa hệ thống đường ống, thay thế nhiều van 2 ngã, giảm chi phí lắp đặt, tiết kiệm không gina, dễ bảo trì.
• Tăng tính linh hoạt vận hành, có thể điều chỉnh nhanh bằng tay, kết hợp điều khiển tự động để phù hợp nhiều chế độ hoạt động.
• Đảm bảo an toàn, ổn định nhờ độ kín cao, hạn chế rò rỉ giúp hệ thống vận hành an toàn trong các môi trường như hóa chất, xăng dầu.

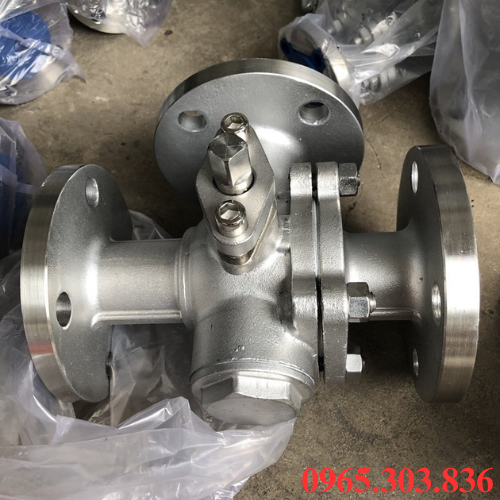

VIII. Mua van bi có tán 3 ngã chính hãng ở đâu?

Việc lựa chọn đơn vị cung cấp van bi có tán 3 ngã là yếu tố quan trọng giúp đảm bảo chất lượng, hiệu quả vận hành. Quý khách nên ưu tiên đơn vị có kinh nghiệm như Thuận Phát Valve, chuyên cung cấp sản phẩm chính hãng, đầy đủ CO~CQ, chính sách bảo hành rõ ràng lên đến 12 tháng. Cung cấp đa dạng mẫu mã, kích thước, vật liệu đáp ứng nhiều nhu cầu khác nhau. Hỗ trợ tư vấn kỹ thuật, lựa chọn sản phẩm phù hợp với từng hệ thống.

Với nhiều năm kinh nghiệm trong ngành, chúng tôi tự tin rằng luôn mang đến cho khách hàng những trải nghiệm sử dụng sản phẩm tốt nhất. Hướng dẫn vận hành, bảo dưỡng bảo trì, thay mới sản phẩm, cung cấp phụ kiện đi kèm chính hãng, giao tận nơi, nhanh chóng, toàn quốc. Gọi ngay cho chúng tôi qua số 0965.303.836 để được tư vấn, báo giá, hướng dẫn lựa chọn sản phẩm phù hợp với hệ thống.

>> Tham khảo: Van bi dùng cho hóa chất
