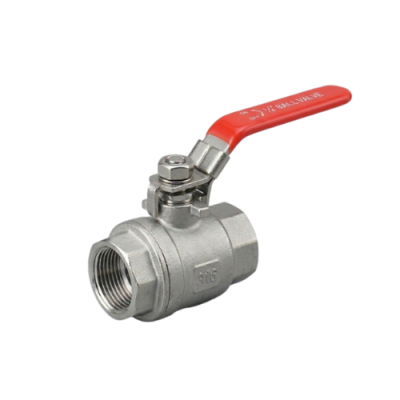

Van Bi Chịu Nhiệt Độ Cao 250 Độ C Cho Nồi Hơi

I. Khái niệm về van bi chịu nhiệt độ cao 250 độ C cho nồi hơi

Van bi chịu nhiệt độ cao 250 độ C cho nồi hơi sử dụng cơ cấu xoay bi để đóng mở, kiểm soát dòng chảy trng hệ thống có nhiệt độ làm việc cao, đặc biệt hơi nóng, nước nóng, môi chất nhiệt trong nồi hơi. Thiết kế thân van, bi van, gioăng có khả năng chịu nhiệt, duy trì độ kín, độ bền khi vận hành ở nhiệt độ lên đến 250 độ C. Khi vận hành, xoay bộ truyền động để điều khiển van, khi lỗ khoan trên bi cùng hướng đường ống, môi chất đi qua, bi van xoay 90 độ dòng chảy ngắt hoàn toàn. Nhờ khả năng đóng mở nhanh, độ kín cao, phù hợp môi trường nhiệt độ lớn, là lựa chọn cho đường ống hơi, hệ thống nồi hơi công nghiệp.

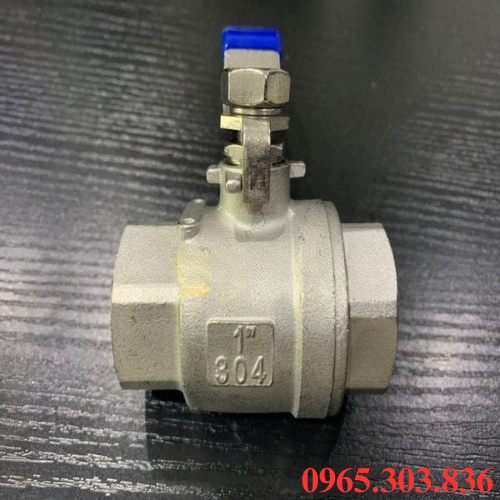

Khái niệm về van bi chịu nhiệt độ cao 250 độ C cho nồi hơi

Thông số kỹ thuật:

Tên sản phẩm: Van bi chịu nhiệt độ cao 250 độ C cho nồi hơi
Kích thước: DN15 – DN100
Thân van: Inox 304/316
Nhiệt độ: 250 độ C
Áp suất: PN16, PN25, PN40
Kết nối: Ren, mặt bích, hàn
Điều khiển: Tay quay, tay gạt, điều khiển điện, khí nén
Gioăng: PTFE, graphite
Bảo hành: 12 tháng

>> Xem thêm: Van bi

II. Đặc điểm, cấu tạo van bi chịu nhiệt độ cao 250 độ C cho nồi hơi

1. Đặc điểm van bi chịu nhiệt độ cao 250 độ C cho nồi hơi

Thiết kế chuyên dụng cho hệ thống có nhiệt độ, áp suất cao, van bi chịu nhiệt độ cao 250 độ C cho nồi hơi nổi bật với đặc điểm:

Khả năng chịu nhiệt cao, làm việc nhiệt độ lên đến 250 độ C, phù hợp đường ống hơi nóng, nước nóng, môi chất nhiệt.
Vật liệu bền chắc, thân sử dụng inox 304/316, thép có khả năng chịu nhiệt, chịu áp lực, chống ăn mòn tốt.
Gioăng chịu nhiệt sử dụng PTFE chiu nhiệt, graphite, vật liệu chuyên dụng giúp duy trì độ kín khi van hoạt động nhiệt độ cao.
Độ kín tốt nhờ bi van gia công chính xác, kết hợp gioăng làm kín giúp hạn chế rò rỉ hơi, môi chất bên ngoài.
Đóng mở nhanh nhờ cơ cấu bi xoay 90 độ giúp đóng mở dòng chảy nhanh, thuận tiện khi vận hành hệ thống nồi hơi.
Khả năng chịu áp lực, van có nhiều cấp áp suất khác nhau như PN16, PN25, PN40 cần lựa chọn phù hợp với áp suất thực tế của hệ thống.
Độ bền cao, kết cấu chắc chắn, ít chi tiết chuyển động nên van có khả năng hoạt động ổn định, giảm nhu cầu bảo dưỡng thường xuyên.

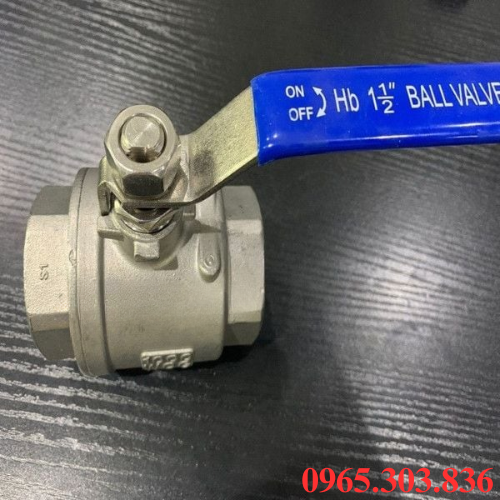

Đặc điểm van bi chịu nhiệt độ cao 250 độ C cho nồi hơi

2. Cấu tạo van bi chịu nhiệt độ cao 250 độ C cho nồi hơi

Van bi chịu nhiệt độ cao 250 độ C cho nồi hơi cấu tạo chắc chắn, các bộ phận được lựa chọn từ vật liệu có khả năng chịu nhiệt, chịu áp lực tốt, cấu tạo gồm:

Thân van chế tạo từ inox 304/316, thép có nhiệm vụ bảo vệ các bộ phận bên trong, kết nối van, đường ống.
Bi van bộ phận trực tiếp đóng mở dòng chảy, dạng hình cầu với lỗ xuyên tâm, chất liệu inox có bề mặt gia công nhẵn tăng độ kín.
Trục van kết nối bi van với tay gạt, bộ điều khiển giúp truyền chuyển động xoay để điều khiển bi đóng mở.
Gioăng làm kín sử dụng vật liệu chịu nhiệt như PTFE chuyên dụng, graphite, vật liệu phù hợp nhiệt độ giúp hạn chế rò rỉ.
Đế van nằm giữa bi, thân van có tác dụng tạo bề mặt làm kín giúp van đóng kín khi ngắt dòng chảy.
Nắp, bộ phận cố định có nhiệm vụ liên kết, giữ chắc các chi tiết bên trong, đảm bảo kết cấu van ổn định khi làm việc nhiệt độ cao.

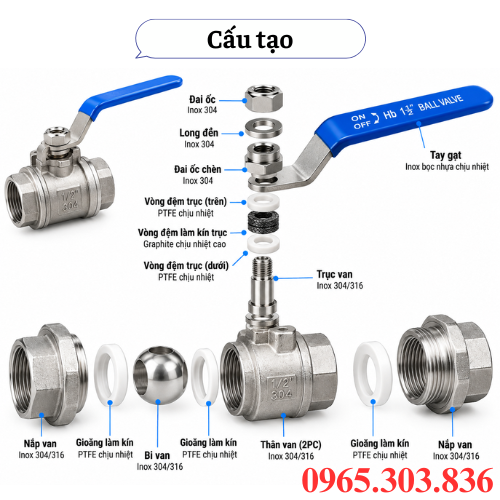

Cấu tạo van bi chịu nhiệt độ cao 250 độ C cho nồi hơi

III. Ứng dụng, tiêu chuẩn van bi chịu nhiệt độ cao 250 độ C cho nồi hơi

Ứng dụng van bi chịu nhiệt độ cao 250 độ C cho nồi hơi

Hệ thống nồi hơi công nghiệp lắp trên đường ống hơi để đóng mở, ngưng từng khu vực, thiết bị khi vận hành, bảo trì.
Đường ống dẫn hơi nóng sử dụng tại các vị trí cần kiểm soát dòng hơi từ nồi hơi đến các thiết bị sử dụng hơi.
Hệ thống nước nóng lắp trên đường cấp, hồi nước nóng trong hệ thống gia nhiệt công nghiệp.
Hệ thống gia nhiệt sử dụng cho đường ống dẫn truyền nhiệt, môi chất đi vào, ra khỏi bộ trao đổi nhiệt.
Nhà máy thực phẩm, dược phẩm, hóa chất ứng dụng trong dây chuyền sử dụng hơi nóng, nước nóng cho quá trình sản xuất, gia nhiệt, vệ sinh.

Tiêu chuẩn van bi chịu nhiệt độ cao 250 độ C cho nồi hơi

ASME B16.34 quy định về thiết kế, vật liệu, kích thước, cấp áp suất, nhiệt độ của van.
API 608 áp dụng cho van bi kim loại sử dụng trong các hệ thống công nghiệp, đặc biệt yêu cầu cao về khả năng chịu áp, nhiệt.
API 598 được sử dụng làm tiêu chuẩn tham chiếu cho các yêu cầu kiểm tra, thử áp, độ kín của van.
TCVN 9447:2013 tiêu chuẩn về van bi thép dùng trong dầu khí, hóa dầu, ngành công nghiệp liên quan, quy định việc xác định cấp áp suất, nhiệt độ.
Tiêu chuẩn kết nối với dòng mặt mặt đáp ứng tiêu chuẩn mặt bích tương ứng như ASME B16.5, nối hàn lựa chọn theo yêu cầu thiết kế đường ống.
Vật liệu của thân, bi, trục phải phù hợp với nhiệt độ, áp suất, môi chất, ở 250 độ C không được đánh giá chỉ dựa trên trị số ở nhiệt đọ thường.
Bộ phận làm kín như gioăng, chất liệu, trục có giới hạn nhiệt độ phù hợp, là yếu tố giới hạn nhiệt độ của toàn bộ van.

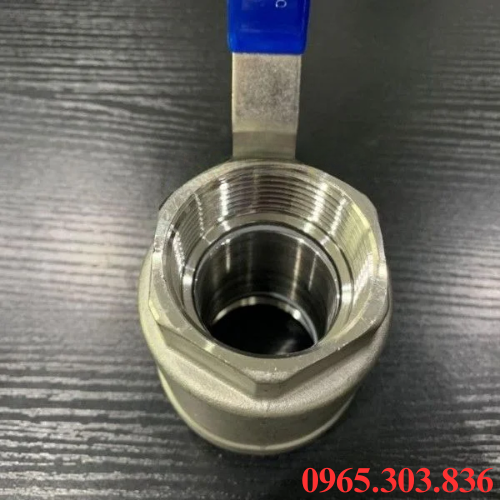

Ứng dụng, tiêu chuẩn van bi chịu nhiệt độ cao 250 độ C cho nồi hơi

IV. Vì sao nên sử dụng van bi chịu nhiệt độ cao 250 độ C cho nồi hơi?

Là lựa chọn phù hợp cho hệ thống nồi hơi, đường ống dẫn hơi nóng, van bi chịu nhiệt độ cao 250 độ C cho nồi hơi giúp đóng mở nhanh, độ kín tốt.

Đáp ứng môi trường nhiệt độ cao nhờ thiết kế với chất liệu thân, bi, bộ phận làm kín phù hợp, giúp hoạt động môi trường có nhiệt độ lên đến khoảng 250 độ C.
Đóng mở dòng chảy nhanh, cơ cấu xoay góc 90 độ giúp dễ đóng mở dòng hơi, nước nóng, môi chất nhiệt trong thời gian ngắn.
Khả năng làm kín tốt nhờ bi van kết hợp trục, gioăng chịu nhiệt giúp hạn hế tình trạng rò rỉ môi chất, đặc biệt vị trí có nhiệt độ, áp suất cao.
Độ bền, khả năng chịu áp tốt nhờ thân chế tạo từ inox, thép có kết cấu chắc chắn, phù hợp với điều kiện làm việc khắc nghiệt của hệ thống nồi hơi.
Thuận tiện cho quá trình vận hành, bảo trì vì cấu tạo đơn giản, ít bộ phận chuyển động, thao tác đóng mở dễ, giúp kiểm tra, bảo dưỡng thuận tiện.
Ứng dụng linh hoạt, sử dụng trên đường ống hơi nóng, đường nước nóng, hệ thống gia nhiệt, vị trí cần ngừng dòng chảy trong hệ thống.

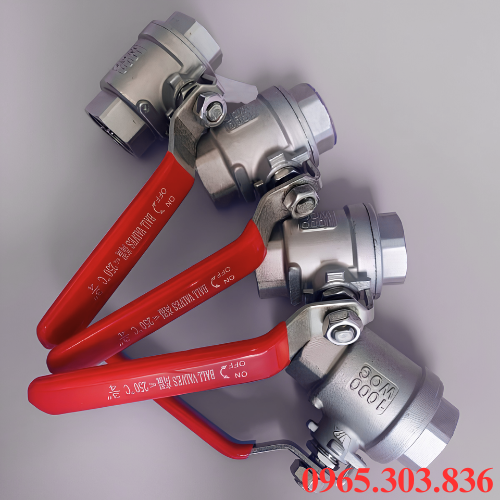

Vì sao nên sử dụng van bi chịu nhiệt độ cao 250 độ C cho nồi hơi?

V. Lưu ý khi lắp đặt, sử dụng van bi chịu nhiệt độ cao 250 độ C cho nồi hơi

Để van bi chịu nhiệt độ cao 250 độ C cho nồi hơi hoạt động ổn định, đảm bảo độ bền, an toàn cho hệ thống nồi hơi, người vận hành cần lưu ý:

Kiểm tra thông số kỹ thuật, mức nhiệt tối đa, áp suát làm việc, vật liệu làm kín, không nên dựa vào thông số mà bỏ qua điều kiện áp suất thực tế.
Kiểm tra gioăng, trục vì đây là bộ phận ảnh hưởng trực tiếp từ nhiệt độ, cần lựa chọn gioăng phù hợp để tránh tình trạng chai cứng, biến dạng, rò rỉ.
Lắp van chắc chắn, đúng thiết kế, đảm bảo đường ống được vệ sinh sạch trước khi lắp để tránh cặn bẩn làm ảnh hưởng đến bi, bề mặt làm kín.
Việc vận hành van thường xuyên có thể làm các bộ phận nhanh mài mòn, đặc biệt môi trường nhiệt độ, áp suất cao.
Khi bị kẹt, đóng mở khó không nên dùng lực quá lớn có thể làm hỏng tay gạt, trục, bộ phận bên trong, kiểm tra nguyên nhân trước khi vận hành.
Thường xuyên kiểm tra tình trạng rò rỉ thân, vị trí trục, điểm kết nối, nếu phát hiện gioăng hư hỏng, van hoạt động không ổn định cần sửa chưa, thay thế.
Trước khi tháo van, bảo dưỡng cần ngắt môi chất, giảm áp, chờ nhiệt độ hệ thống giảm xuống mức an toàn, tránh nguy cơ bỏng, sự cố do áp suất dư.

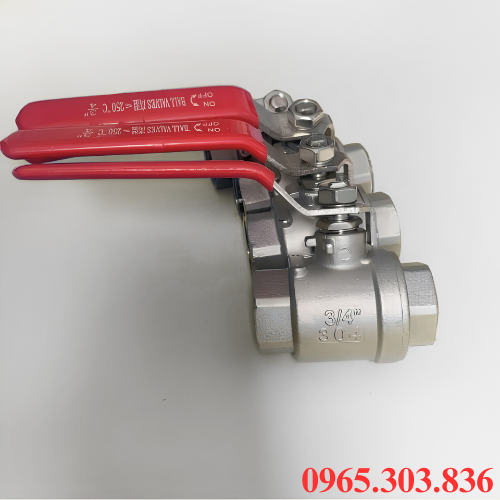

Lưu ý khi lắp đặt, sử dụng van bi chịu nhiệt độ cao 250 độ C cho nồi hơi
