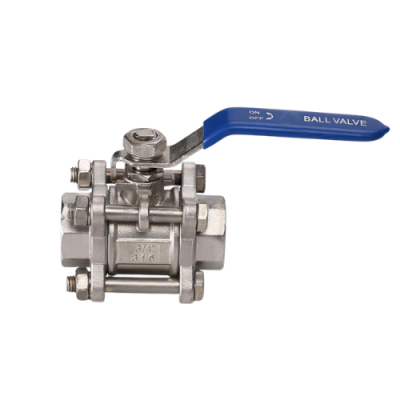

Van bi 3PC nối ren tay gạt inox 304, inox 316

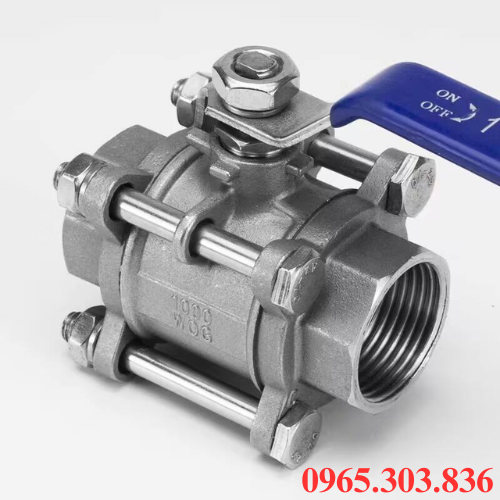

I. Van bi 3PC nối ren tay gạt inox là gì?

Van bi 3PC nối ren tay gạt inox sử dụng bi van dạng cầu để điều tiết, đóng mở dòng chảy trongd dường ống. thiết kế dạng 3 mảng, hai đầu kết nối đường ống bằng ren trong, kết hợp tay gạt giúp đóng mở nhanh, thuận tiện. Thân làm từ inox 304/316 chống ăn mòn, chịu áp lực, nhiệt độ tốt, thiết  kế 3 mảng tháo rời dễ vệ sinh, thay thế. Sử dụng phổ biến trong hệ thống nước, khí nén, dầu, hóa chất, thực phẩm, môi chất công nghiệp yêu cầu cao về độ bền, khả năng làm kín.

Thông số kỹ thuật:

• Tên sản phẩm: Van bi 3PC nối ren tay gạt inox
• Kích thước: DN15 – DN100
• Kiểu van: Van bi 3 mảnh
• Thân: Inox 304/316
• Kết nối: Nối ren trong
• Điều khiển: Tay gạt
• Áp suất: PN16 – PN40
• Nhiệt độ: -20 – 180 độ C
• Gioăng: PTFE, RPTFE
• Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc
• Bảo hành: 12 tháng

>> Xem thêm: Van bi

II. Ưu điểm, cấu tạo van bi 3PC nối ren tay gạt inox

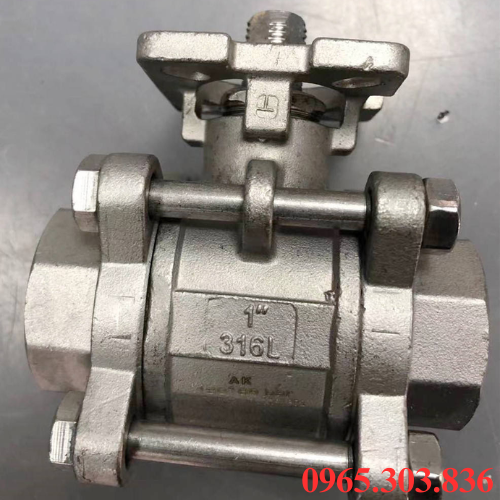

1. Ưu điểm van bi 3PC nối ren tay gạt inox

Đánh giá cao nhờ thiết kế chắc chắn, khả năng làm kín tốt, vận hành nhanh, dễ bảo dưỡng, van bi 3PC nối ren tay gạt inox đáp ứng tốt nhu cầu đóng ngắt dòng chảy.

• Độ bền, khả năng chống ăn mòn cao giúp van chóng gỉ, chịu môi trường ẩm ướt, nhiều loại lưu chất, inox 316 phù hợp với môi trường ăn mòn cao.
• Thiết kế 3PC dễ bảo trì, tháo rời thân van để kiểm tra bi, gioăng, trục, khi linh kiện mài mòn có thể thay thế từng bộ phận.
• Đóng mở nhanh, thao tác đơn giản nhờ tay gạt kết hợp cơ cấu bi giúp đóng mở nhanh, dễ nhận biết trạng thái qua vị trí tay gạt.
• Khả năng làm kín tốt với gioăng PTFE hạn chế rò rỉ khi đóng, là ưu điểm quan trọng đối với hệ thống yêu cầu kiểm soát dòng chảy, độ kín cao.
• Kết nối ren thuận tiện, giúp lắp đặt nhanh với đường ống, phụ kiện ren, có thể tháo dễ dàng khi cần sửa chữa, thay thế.
• Dòng chảy ít cản trở, khi mở lỗ bi tạo đường dẫn thẳng giúp lưu chất đi qua thuận lợi, hạn chế tổn thất áp suất.
• Ứng dụng linh hoạt nhờ chất liệu inox, cấu tạo chắc chắn, sư dụng trong hệ thống nước, dầu, hóa chất, khi nén, thực phẩm.

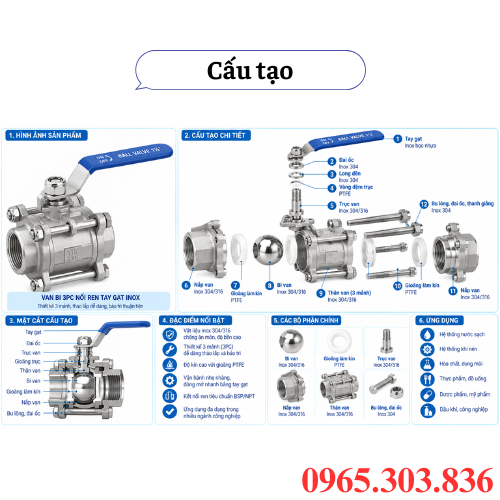

2. Cấu tạo van bi 3PC nối ren tay gạt inox

Van bi 3PC nối ren tay gạt inox cấu tạo đơn giản gồm thân, bi, trục, gioăng, tay gạt giúp đảm bảo khả năng đóng mở nhanh, hạn chế rò rỉ.

• Thân van cấu tạo inox 304/316 gồm thân chính, hai đầu kết nối, các mảnh được cố định bằng bulong, thuận tiện vệ sinh, kiểm tra, thay thế.
• Bi van dạng hình cầu với lỗ xuyên tâm, bộ phận trực tiếp đóng mở dòng chảy, khi xoay 90 độ, bi giúp chuyển đổi trạng thái cho phép lưu chất đi qua, ngăn lại.
• Trục van nối giữa bia van, tay gạt giúp truyền lực xoay từ tay xuống bi van để thực hiện thao tác đóng mở.
• Gioăng thường sử dụng PTFE, vật liệu phù hợp, được đặt quanh bi, các vị trí liên kết để tăng độ kín, hạn chế rò rỉ trong vận hành.
• Tay gạt được bọc, phủ vật liệu cách nhiệt tùy model, giúp người vận hành đóng mở nhanh bằng cách xoay góc 90 độ.
• Đầu nối ren được gia công ren trong để kết nối với đường ống, phụ kiện en tương ứng giúp quá trình lắp đặt, tháo van thuận tiện.

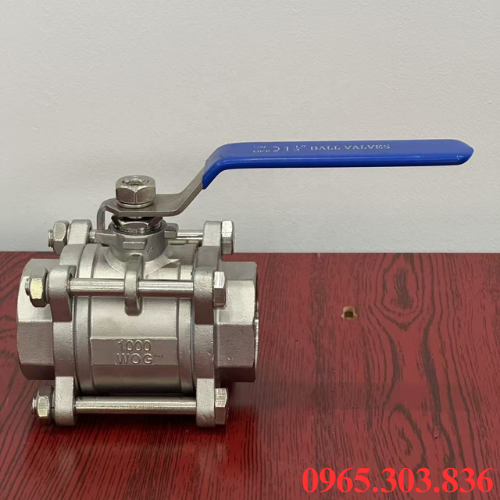

III. Ứng dụng van bi 3PC nối ren tay gạt inox

Thiết kế chắc chắn, đóng mở nhanh, khả năng chống ăn mòn tốt, van bi 3PC nối ren tay gạt inox được sử dụng phổ biến trong nhiều hệ thống đường ống.

• Hệ thống cấp thoát nước dùng để đóng ngắt, ngừng từng đoạn đường ống nước trong nhà máy, khu dân cư, hệ thống xử lý nước, công trình công nghiệp.
• Hệ thống khí nén, khí gas sử dụng để kiểm soát dòng khí nhờ khả năng đóng kín tốt, thao tác nhanh, thuận tiện khi ngắt dòng khẩn cấp.
• Hệ thống dầu, nhiên liệu nhờ inox có độ bền tốt, phù hợp sử dụng để đóng ngắt các đường ống dẫn dầu, nhiên liệu, chất lỏng công nghiệp.
• Hệ thống hóa chất có khả năng chống ăn mòn, dòng inox 316 thường được ưu tiên cho các môi trường có tính ăn mòn cao.
• Ngành thực phẩm, đồ uống với bề mặt inox dễ vệ sinh, ít gỉ, sử dụng trong các hệ thống dẫn nước, dung dịch, môi chất thực phẩm phù hợp.
• Hệ thống đường ống công nghiệp lắp tại vị trí cần đóng ngắt dòng chảy thường xuyên, đặc biệt hệ thống yêu cầu dễ tháo rời để kiểm tra, bảo dưỡng.

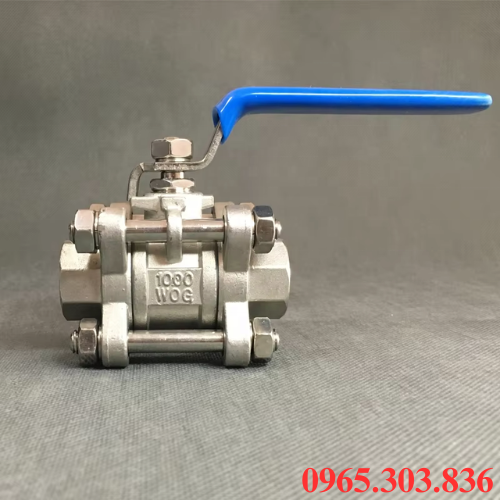

IV. Tiêu chuẩn, cách lựa chọn van bi 3PC nối ren tay gạt inox

Tiêu chuẩn van bi 3PC nối ren tay gạt inox

• Tiêu chuẩn thiết kế ASME B16.34, tiêu chuẩn tương đương, quy định yêu caaif về thiết kế, vật liệu, áp suất, nhiệt độ làm việc của van.
• Tiêu chuẩn kết nối ren NPT theo ASME B1.20.1, BSO/BSPT tùy model giúp kết nối phù hợp với đường ống, phụ kiện ren tương ứng.
• Tiêu chuẩn vật liệu sử dụng inox 304/316 đáp ứng yêu cầu vê độ bền, khả nnagw chống ăn mòn trong môi trường sử dụng.
• Tiêu chuẩn kiểm tra độ kín, một số model được kiểm tra theo API 598, tiêu chuẩn tương đương để đảm bảo van có khả năng làm kín tốt, hạn chế rò rỉ.
• Tiêu chuẩn áp lực được sản xuất với các cấp áp lực như PN16, PN25, PN40, class 150 tùy vào thiết kế, nhà sản xuất.

Cách lựa chọn van bi 3PC nối ren tay gạt inox

• Lựa chọn theo vật liệu, inox 304 phù hợp hệ thống nước, khí, dầu, còn inox 316 ưu tiên khi làm việc môi trường ăn mòn cao, yêu cầu khả năng chống ăn mòn tốt.
• Lựa chọn đúng kích thước, xác định đường kính ống, kích thước thực tế của hệ thống, kích thước ren hai đầu tương thích với đường ống, phụ kiện.
• Kiểm tra kiểu ren, xác định hệ thống sử dụng ren trước khi mua, không lắp ren không tương thích gây khó khăn khi lắp đặt, giảm khả năng làm kín.
• Chọn theo áp suất làm việc, cần chọn van có cấp sáp suất cao, phù hợp với áp suất tối đa của hệ thống, mức thường gặp như PN16, PN25, PN40, Class150.
• Chọn theo nhiệt độ, kiểm tra nhiệt độ làm việc thực tế, vật liệu gioăng, đặc biệt, hệ thống nhiệt độ cao cần đảm bảo van, gioăng có khả năng chịu nhiệt phù hợp.
• Chọn theo môi chất, xác định rõ van dùng cho nước, khí nén, dầu, hóa chất, thực phẩm để lựa chọn thân, bi, gioăng phù hợp, tránh ăn mòn, hư hỏng.
• Ưu tiên thiết kế 3PC khi cần bảo trì, nếu hệ thống thường xuyên vệ sinh, kiểm tra, thay thế nên chọn dòng tháo rời thuận tiện.
• Kiểm tra nguồn gốc, thông số nên lựa chọn sản phẩm đầy đủ thông số về vật liệu, kích thước, áp suất, nhiệt độ, tiêu chuẩn đảm bảo phù hợp.

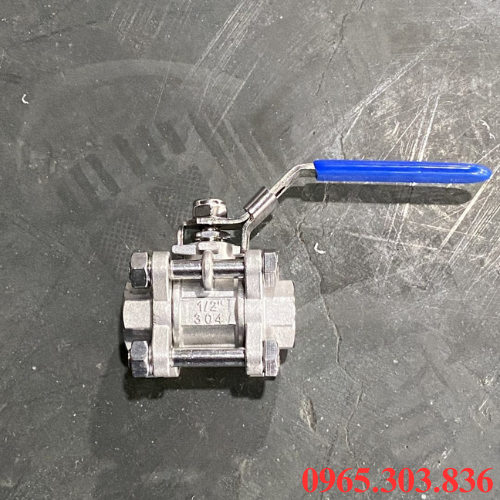

V. Lỗi thường gặp, cách khắc phục van bi 3PC nối ren tay gạt inox

Trong quá trình sử dụng, van bi 3PC nối ren tay gạt inox xuất hiện một số lỗi do lắp đặt không đúng, gioăng bị mòn, cặn bẩn trong đường ống, vận hành sai cách.

• Van rò rỉ khi đóng vì bi van, gioăng làm kín mòn, bám cặn, nên vệ sinh bi van, nếu gioăng bi hư hỏng thì thay mới.
• Rò rỉ tại vị trí nối ren, ren lắp không khớp, siết chưa đủ, vật liệu làm kín không phù hợp, kiểm tra ren, tháo lắp, sử dụng băng tan làm kín phù hợp.
• Tay gạt cứng, khó xoay do cặn bẩn, rỉ sét, gioang bị kẹt, van lâu ngày không vận hành, cần vệ sinh bên trong, kiểm tra trục, gioăng, không dùng lực quá mạnh.
• Van không đóng mở hoàn toàn vì bi van bị kẹt, trục bị ảnh hưởng, cần kiểm tra, vệ sinh bi, trục, thay linh kiện nếu bị hư hỏng.
• Van bị rò rỉ giữa các mảnh thân do bulong liên kết bị lỏng, gioăng thân bị hongrm kiểm tra, siết lại bulong đúng mức, thay gioăng nếu cần.
• Dòng chảy yếu khi van mở, bi van, đường ống bị tắc bởi cặn bẩn, kiểm tra, vệ sinh đường ống, bi van đảm bảo van được mở hoàn toàn.

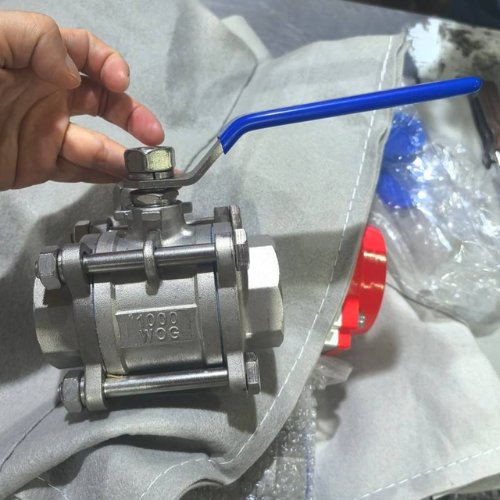

VI. Mua van bi 3PC nối ren tay gạt inox chính hãng ở đâu?

Khi mua van bi 3PC nối ren tay gạt inox, quý khách nên lựa chọn đơn vị cung cấp uy tín, nguồn gốc sản phẩm rõ ràng. Tại thị trường hiện nay, Thuận Phát đang là đơn vị uy tín, là lựa chọn hàng đầu cho các doanh nghiệp, hệ thống lớn nhỏ khác nhau. Với nhiều năm kinh nghiệm trong ngành, cùng phương châm chất lượng luôn là lựa chọn hàng đầu giúp đảm bảo về chất lượng, sự tin tưởng khi lựa chọn.

Bảo hành lến đến 12 tháng, đầy đủ CO~CQ, cung cấp phụ kiện đi kèm chính hãng, hỗ trợ giao tận nơi, nhanh chóng. Giá cạnh tranh công khai, minh bạch, dịch vụ hậu mãi tận tâm, nhiệt tình. Hướng dẫn vận hành, bảo dưỡng, bảo trì, thay mới sản phẩm đúng cách. Để biết thêm thông tin chi tiết, quý khách vui lòng liên hệ cho chúng tôi qua số 0965.303.836, bộ phận tổng đài tiếp nhận thông tin, hướng dẫn lựa chọn đúng sản phẩm phù hợp.
