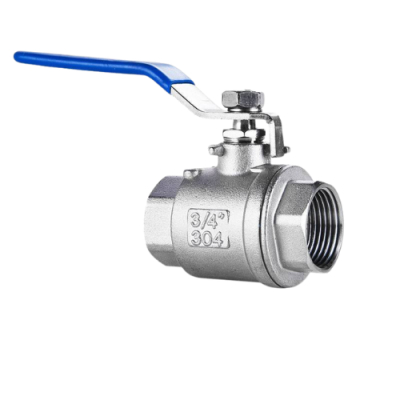

Van bi 2PC inox tay gạt nối ren 304, 316

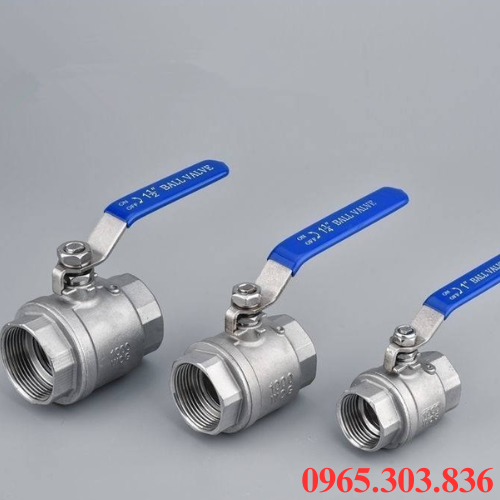

I. Giới thiệu van bi 2PC inox tay gạt nối ren

Van bi 2PC inox tay gạt nối ren thiết kế thân gồm 2 mảnh, sử dụng tay gạt để điều khiển quá trình đóng mở, kết nối đường ống qua kiểu nối ren. Cấu tạo chắc chắn, khả năng đóng mở nhanh, độ kín cao, ứng dụng trong hệ thống nước, khí nén, hơi, dầu. Sử dụng chất liệu inox 304/316 chống ăn mòn, chịu nhiệt, áp lực tốt. Kết nối ren giúp lắp đặt, tháo rời, bảo dưỡng thuận tiện, phù hợp hệ thống đường ống có kích thước vừa, nhỏ.

Thông số kỹ thuật:

• Tên sản phẩm: Van bi 2PC inox tay gạt nối ren
• Kích thước: DN8 – DN100
• Kiểu van: 2 mảnh
• Kết nối: Nối ren
• Điều khiển: Tay gạt
• Áp lực: PN16, PN25, PN40, PN63
• Nhiệt độ: -10 – 180 độ C
• Gioăng: PTFE, Teflon
• Tiêu chuẩn: BSP, NPT
• Bảo hành: 12 tháng

>> Xem thêm: Van bi

II. Cấu tạo, nguyên lý van bi 2PC inox tay gạt nối ren

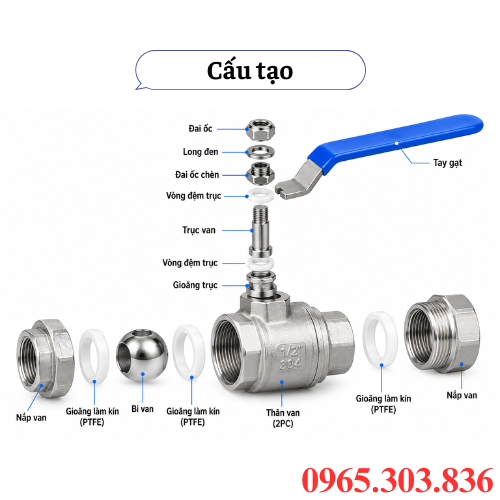

1. Cấu tạo van bi 2PC inox tay gạt nối ren

Van bi 2PC inox tay gạt nối ren cấu tạo gồm các bộ phận chính, được lắp chăc chắc đảm bảo khả năng đóng mở, kiểm soát lưu chất hiệu quả.

• Thân van cấu tạo từ 2 mảnh inox ghép lại với nhua, sử dụng inox 304/316 chống ăn mòn, chịu được nhiều môi trường làm việc khác nhau.
• Bi van dạng hình cầu được khoét lỗ xuyên tâm cho phép lưu chất đi qua, ngăn dòng chảy khi van đóng.
• Trục van kết nối giữa tay gạt, bi van có nhiệm vụ truyền lực từ bộ phận điều khiển xuống bi van.
• Tay gạt thường được làm từ inox, thép bọc nhựa giúp dễ đóng mở van chỉ bằng thao tác xoay góc 90 độ.
• Gioăng làm kín thường sử dụng PTFE, teflon, được đặt tại vị trí tiếp xúc với bi van, trục van để hạn chế rò rỉ lưu chất.
• Đầu nối ren được gia công ren trong, ngoài tùy model giúp kết nối trực tiếp với hệ thống đường ống, thuận tiện lắp đặt, bảo dưỡng.

2. Nguyên lý hoạt động van bi 2PC inox tay gạt nối ren

Van bi 2PC inox tay gạt nối ren hoạt động dưa trên cơ chế xoay bi van góc 90 độ để điều khiển dòng chảy của lưu chất. Tay gạt được kết nối với trục van, khi tác động lực lên tay gạt, trục truyền chuyển động đến bi van. Khi tay gạt song song với đường ống, lỗ bi cùng hướng dòng chảy cho phép lưu chất đi qua van. Khi xoay tay gạt góc 90 độ, bi xoay theo làm phần đặc của bi chắn ngang đường ống, ngăn lưu chất đi qua, van chuyển trạng thái đóng. Nhờ cơ chế đóng mở nhanh, thao tác đơn giản, khả năng làm kín tốt, phù hợp nhiều hệ thống cần kiểm soát dòng chảy thường xuyên.

III. Ưu điểm, ứng dụng van bi 2PC inox tay gạt nối ren

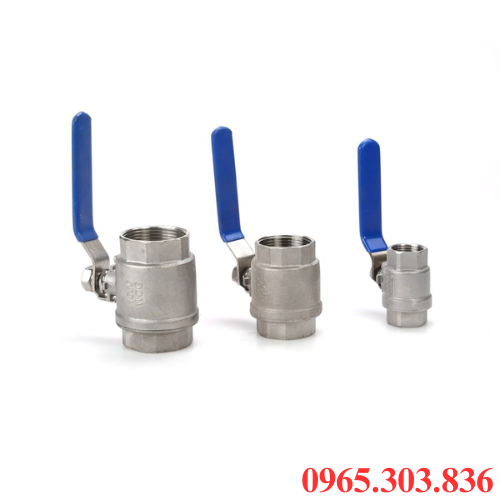

Ưu điểm van bi 2PC inox tay gạt nối ren

• Độ bền, khả năng chống ăn mòn tốt, thân chế tạo inox 304/316 chống gỉ, oxy hóa, chịu môi trường khác nhau, inox 316 phù hợp môi trường ăn mòn cao.
• Đóng mở nhanh, thao tác dễ, sử dụng tay gạt kết hợp cơ cấu bi xoay góc 90 độ, chỉ cần xoay tay gạt để chuyển trạng thái giúp tiết kiệm thời gian vận hành.
• Khả năng làm kín tốt, gioăng PTFE, teflon ngăn rò rỉ ra bên ngoài, phù hợp khi sử dụng trong hệ thống nước, khí, dầu, môi trường yêu cầu độ kín cao.
• Cấu tạo chắc chắn, kích thước gọn, đảm bảo độ chắc chắn, phù hợp cho những hệ thống có không gian lắp đặt hạn chế.
• Dòng chảy ít bị cản trở, khi van mở hoàn toàn, lỗ bi tạo thành đường dẫn thẳng cho lưu chất đi qua, hạn chế tổn thất áp suất.
• Dễ kiểm tra, bảo dưỡng, cấu tạo 2PC có thể tháo tách thân khi cần kiểm tra bi, gioăng, bảo dưỡng đúng cách giúp kéo dài tuổi thọ, duy trì khả năng làm kín.
• Ứng dụng linh hoạt, lựa chọn cho nhiều hệ thống như nươc, khí nén, dầu, gas, hơi tùy chất liệu inox, gioăng, thông số kỹ thuật.

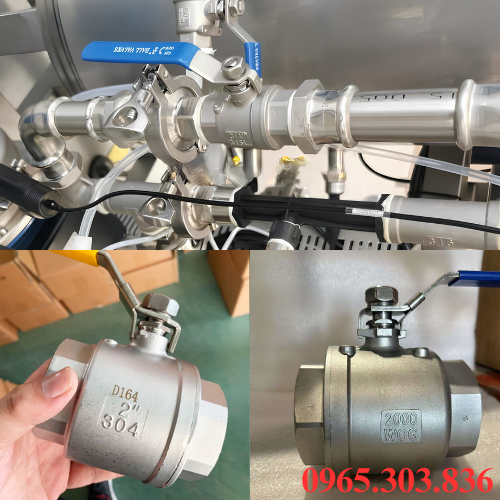

Ứng dụng van bi 2PC inox tay gạt nối ren

• Hệ thống cấp thoát nước sử dụng để đóng mở, ngưng dòng nước trong đường ống, hệ thống xử lý, các đường cấp nước công nghiệp.
• Hệ thống khí nén dùng để kiểm soát dòng khí, lắp tại các nhánh đường ống, đầu vào thiết bị, vị trí cần đóng ngắt nhanh.
• Hệ thống gas có khả năng chống ăn mòn tốt, phù hợp để đóng mở dòng gas khi lựa chọn đúng model, tiêu chuẩn cho môi trường gas.
• Hệ thống dầu, nhiên liệu được sử dụng tại đường ống dẫn dầu, nhiên liệu, chất lỏng không gây ảnh hưởng đến thâ, gioăng.
• Hệ thống hơi, nước nóng sử dụng cho đường hơi, nước nóng trong phạm vi nhiệt độ thân van, gioăng làm kín cho phép.
• Hệ thống hóa chất được lựa chọn cho đường ống hóa chất có tính ăn mòn, inox 316 thường được ưu tiên cho môi trường khắc nghiệt hơn.
• Hệ thống xử lý, sản xuất công nghiệp lắp tại đường ống cần đóng ngắt lưu chất thường xuyên trong nhà máy thực phẩm, đồ uống, dược phẩm, hóa chất.

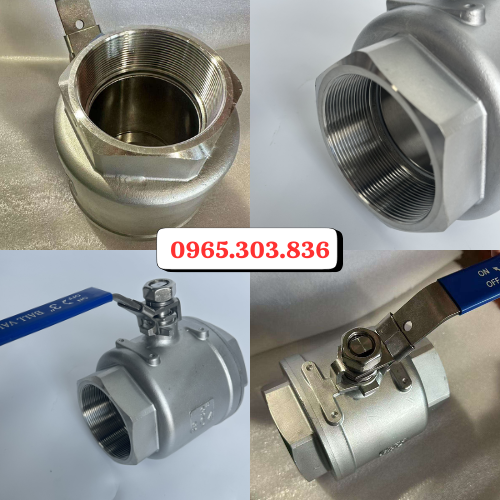

IV. Vai trò van bi 2PC inox tay gạt nối ren

Van bi 2PC inox tay gạt nối ren giữ vai trò đóng, mở, ngưng lưu chất trong hệ thống, cơ cấu xoay 90 độ kết hợp tay gạt giúp vận hành nhanh, thuận tiện.

• Đóng ngắt dòng chảy cho phép ngắt hoàn toàn lưu chất khi bảo trì, sửa chữa, xử lý sự cố trên đường ống.
• Ngưng từng khu vực, có thể lắp tại các nhánh đường ống để tách riêng từng khu vực, thiết bị mà không cần dừng toàn bộ hệ thống.
• Kiểm soát lưu chất, hỗ trợ điều khiển quá trình lưu thông của nước, khí, dầu, gas, hơi, một số loại hóa chất phù hợp.
• Đảm bảo độ kín, khi đóng bi van kết hợp với gioăng làm kín giúp hạn chế tình trạng rò rỉ lưu chất.
• Hỗ trợ vận hành nhanh, tay gạt giúp đóng mở van nhanh, thao tác đơn giản, không yêu cầu nguồn điện, khí nén.
• Thuận tiện bảo trì với kết nối ren, cấu tạo 2PC giúp việc tháo lắp, kiểm tra, thay thế van thuận tiện, dễ dàng.
• Bảo vệ thiết bị trong hệ thống, khi cần ngừng dòng lưu chất đến bơm, máy móc, thiết bị có thể sử dụng để ngừng, hỗ trợ quá trình bảo dưỡng an toàn.

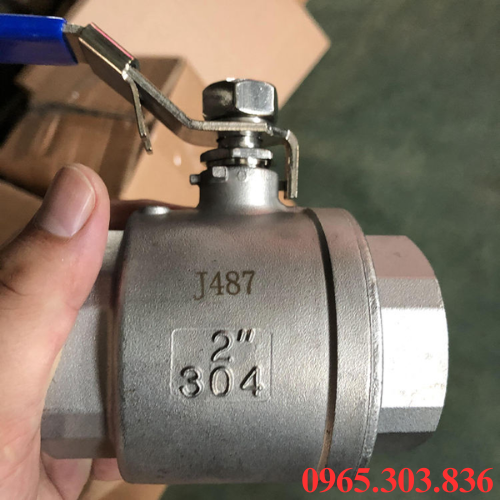

V. Địa chỉ cung cấp van bi 2PC inox tay gạt nối ren giá tốt

Thị trường Việt Nam hiện nay, quý khách có thể tham khảo nhiều đơn vị cung cấp van bi 2PC inox tay gạt, nối ren uy tín chất lượng, đảm bảo nguồn gốc xuất xứ như Thuận Phát. Tại cửa hàng chúng tôi, quý khách được đảm bảo về nguồn gốc, hàng chính hãng 100%, đa dạng kích thước, xuất xứ. Với nhiều năm kinh nghiệm trong ngành, cùng đội ngũ kỹ thuật chuyên nghiệp giúp lựa chọn đúng sản phẩm.

Hướng dẫn lắp đặt, bảo dưỡng, bảo trì sản phẩm, cung cấp phụ kiện chính hãng. Thuận Phát Valve luôn hướng tới phương châm, chất lượng là sự ưu tiên hàng đầu khi sản phẩm đến tay của khách hàng, người tiêu dùng. Bảo hành lên đến 12 tháng, đầy đủ CO~CQ, giá cạnh tranh, công khai, minh bạch, dịch vụ hậu mãi tốt. Chi tiết vui lòng liên hệ cho chúng tôi qua Hotline 0965.303.836 để được tư vấn, báo giá, hướng dẫn sử dụng.

>> Tham khảo: Van bi tay gạt
