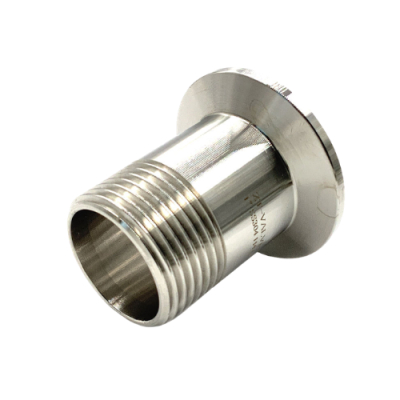

Mặt clamp ren ngoài inox vi sinh

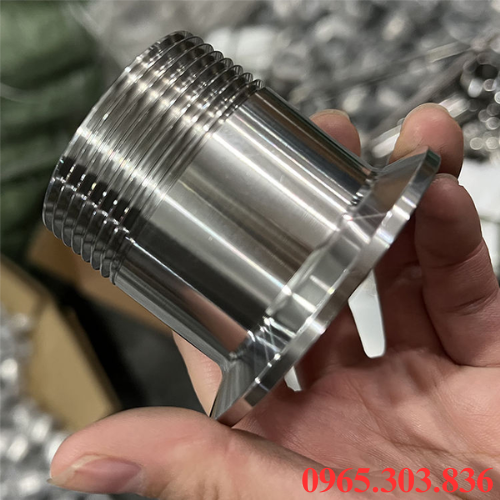

I. Mặt clamp ren ngoài inox vi sinh là gì?

Mặt clamp ren ngoài inox vi sinh cấu tạo gồm thân inox, đầu ren ngoài, đầu clamp, vành. Là phụ kiện đường ống phổ biến với chất liệu inox SUS304, SUS316/316L có một đầu ren ngoài, một đầu kết nối clamp. Được dùng để liên kết đường ống, van, thiết bị, phụ kiện có đầu ren trong với hệ thống đường ống vi sinh. Khi lắp đặt, đầu ren được vặn vào phụ kiện ren trong đầu clamp sử dụng gioăng vi sinh, cùm clamp tạo mối nối kín, chắc chắn. Sử dụng trong hệ thống yêu cầu độ sạch, khả năng vệ sinh cao như thực phẩm, đồ uống, dược phẩm, mỹ phẩm, sữa, hệ thống nước tinh khiết.

Thông số kỹ thuật:

• Tên sản phẩm: Mặt clamp ren ngoài inox vi sinh
• Kích thước: DN15 – DN100
• Tiêu chuẩn: ISO, DIN, SMS, 3A
• Kết nối: Ren ngoài, clamp vi sinh
• Chất liệu: Inox SUS304, SUS316, 316L
• Bề mặt: Đánh bóng trong, ngoài
• Gioăng: EPDM, silicone, PTFE, viton
• Áp suất: 10 – 16bar
• Nhiệt độ: -20 – 180 độ C
• Bảo hành: 12 tháng

>> Xem thêm: Phụ kiện inox

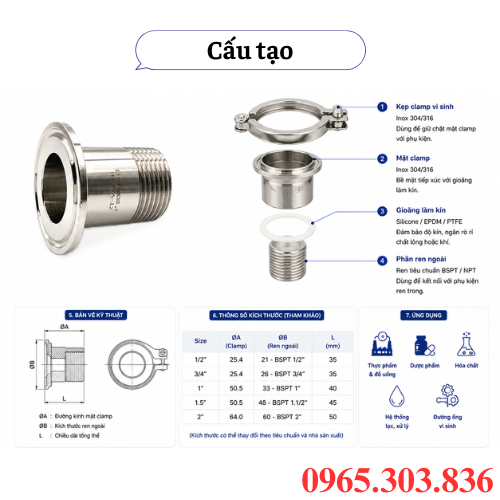

II. Cấu tạo cơ bản mặt clamp ren ngoài inox vi sinh

Mặt clamp ren ngoài inox vi sinh cấu tạo gồm các bộ phận chính, thiết kế để kết hợp giữa kết nối renm, clamp giúp liên kết thiết bị, đường ống, hệ thống vi sinh.

• Thân được gia công inox SUS304, SUS316/316L, bề mặt được đánh bóng, hanjc hế bám cặn, dễ vệ sinh đáp ứng yêu cầu hệ thống vi sinh.
• Đầu ren ngoài được gia công chính xác, sử dụng ren BSP, NPT dùng để kết nối với van, đường ống, phụ kiện có ren trong.
• Đầu clamp có nhiệm vụ tạo bề mặt tiếp xúc với gioăng, khi hai đầu được ghép lại, vành với gioăng tạo thành vị trí làm kín cho đường ống.
• Gioăng đặt giữa hai mặt clamp giúp ngăn rò rỉ chất lỏng, khí, đa dạng với vật liệu như EPDM, silicon, PTFE, viton tùy nhiệt độ môi chất.
• Cùm clamp tạo lực ép giữ chặt mối nối, cùm có thể tháo nhanh mà không cần nhiều dụng cụ, thuận tiện vệ sinh, bảo dưỡng.

III. Đặc điểm, ứng dụng mặt clamp ren ngoài inox vi sinh

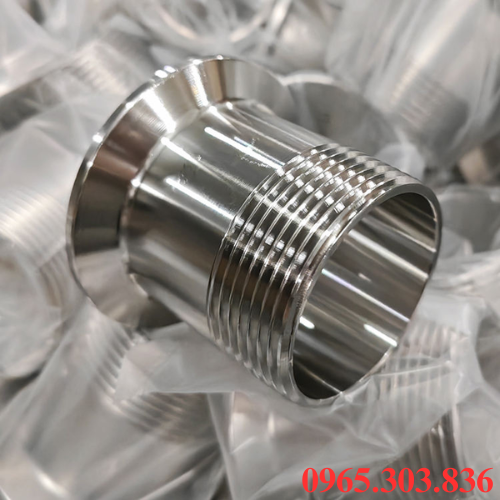

1. Đặc điểm mặt clamp ren ngoài inox vi sinh

Được thiết kế kết hợp đầu ren ngoài, đầu nối clamp, mặt clamp ren ngoài inox vi sinh phù hợp với hệ thống đường ống cần độ kín cao, dễ vệ sinh, tháo lắp.

• Thiết kế kết nối kép đa năng, một đầu vành clamp vi sinh kết nối nhanh, đầu còn lại là ren ngoài tiện chính xác theo chuẩn BSPT, NPT, SMS/DIN giúp liên kết giữa hai dạng đường ống khác nhau.
• Vật liệu cao cấp chống ăn mòn như inox 340, inox 316L chịu nhiệt, chịu áp lực tốt, kháng hóa chất vượt trội, không bị oxy hóa, gỉ sét trong môi trường axit, kiềm nhẹ.
• Độ bóng bề mặt vi sinh mịn nhờ mặt trong ngoài được đánh bóng cơ học, điện hóa với dộ nhám bề mặt, trơn láng giúp dòng chảy tốt, ngăn cặn bẩn bám dính, hạn chế hình thành vi khuẩn.
• Tháo lắp nhanh chóng, linh hoạt nhờ đầu clamp giúp thao tác mở khóa dễ khi cần bảo trì, đầu ren ngoài đảm bảo độ kín khít cao khi siết chặt vào thiết bị cố định.
• Ứng dụng rộng, phù hợp nhiều hệ thống như thực phẩm, đồ uống, sữa, dược phẩm, mỹ phẩm, nước tinh khiết, hệ thống đường ống vi sinh.

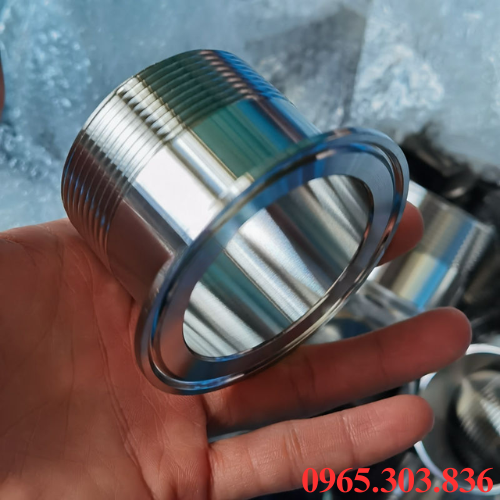

2. Ứng dụng mặt clamp ren ngoài inox vi sinh

Được sử dụng để kết nối đường ống, van, thiết bị có đầu ren trong với hệ thống nối clamp, mặt clamp ren ngoài inox vi sinh ứng dụng trong môi trường yêu cầu độ sạch, khả năng vệ sinh cao.

• Ngành chế biến thực phẩm, đồ uống dùng để kết nối đường ống vi sinh với van, máy bơm, thùng chứa sữa, nươc giải khát, dầu ăn, bia, xốt thực phẩm đảm bảo không tồn đọng cặn, an toàn thực phẩm.
• Ngành dược phẩm, công nghệ sinh học lắp đặt trong các hệ thống dẫn hóa chất vi sinh, nước cất pha tiên, dây chuyền sản xuất thuốc nước, vắc – xin, nơi cần quá trình tiệt trùng nghiêm ngặt.
• Ngành hóa mỹ phẩm sử dụng trong dây chuyền sản xuất kem đánh răng, dầu gội, sữa tắm, mỹ phẩm dạng kem lỏng nhờ khả năng chống ăn mòn hóa chất, dễ tháo rửa vệ sinh.
• Ngành xử lý nước sạch, hóa chất tinh khiết giúp kết nối các thiết bị đo lường như cảm biến áp suất, nhiệt độ, hệ thống lọc RO vi sinh đảm bảo nguồn nước, hóa chất đầu ra không bị nhiễm khuẩn chéo.

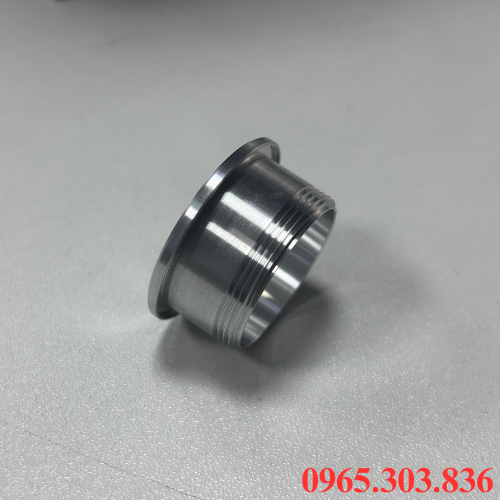

IV. Tiêu chí, kiểm định chất lượng mặt clamp ren ngoài inox vi sinh

Tiêu chuẩn mác thép, thành phần vật liệu

• Mác inox chuẩn phải được đúc, gia công chính xác từ mác thép inox 304, 316L, đối với dược phẩm, hóa chất có đọ ăn mòn cao, dòng 316L nhờ hàm lượng carbon thấp, bổ sung molypydenum chống ăn mòn lỗ hổng.
• Hồ sơ chứng nhận phụ kiện đạt chuẩn cần đi kèm chứng chỉ CO~CQ từ nhà máy sản xuất, kết quả kiểm định thành phần hóa học qua phương pháp quang phổ, máy đo XRF.

Kiểm định độ nhám bề mặt vi sinh

• Chất lượng đánh bóng với mặt trong, ngoài của phụ kiện được xử lý đánh bóng cơ học, điện hóa.
• Mức độ hoàn thiện tiêu chuẩn thực phẩm, đồ uống thường Ra ≤ 0,8 µm, tiêu chuẩn dược phẩm, công nghệ sinh học Ra ≤ 0,4 µm, bề mặt siêu min giúp chảy tốt, ngăn mảng bám vi sinh, đảm bảo hiệu quả.

Tiêu chuẩn khớp nối, độ chính xác gia công

• Đầu ren ngoài được tiện chính xác theo tiêu chuẩn quốc tế như NPT, BSPT, DIN, SMS, ren không trầy xước, bavia đảm bảo không xảy ra hiện tượng kẹt ren, rò rỉ.
• Đầu mặt clamp với đường kính vành, rãnh chứa gioăng khớp chĩnh xác theo các tiêu chuẩn DIN, SMS, ISO, 3A, việc không lệch chuẩn giúp cùm kẹp ôn sát, gioăng kín tuyệt đối.

Kiểm định khả năng chịu lực, chứng nhận an toàn

• Thử nghiệm áp suất với mặt clamp ren ngoài được kiểm tra áp lực tĩnh thủy lực thường chịu áp suất hoạt động từ 10 – 16bar tùy kích thước.
• Chứng nhận an toàn môi trường tiếp xúc, đạt chứng nhận với ngành thực phẩm, dược phẩm từ các tổ chức quốc tế uy tín như FDA, EHEDG.

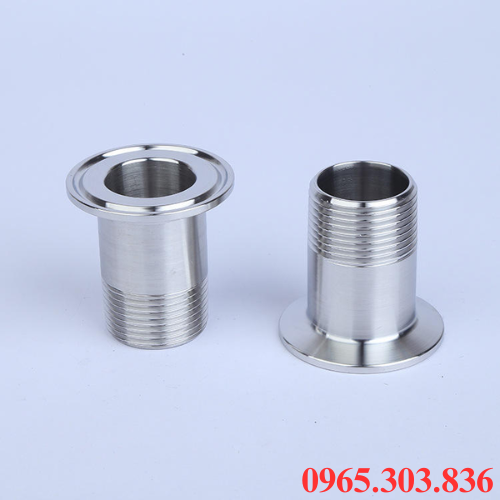

V. Hướng dẫn lắp đặt, bảo trì mặt clamp ren ngoài inox vi sinh

Hướng dẫn lắp đặt chuẩn mặt clamp ren ngoài inox vi sinh

• Bước 1: Chuẩn bị, kiểm tra, vệ sinh sạch bụi bẩn, cặn kim loại trên ran ngoài, mặt clamp, kiểm tra gioăng làm kín, mặt ren đảm bảo không trầy xước.
• Bước 2: Lắp đầu ren ngoài, quấn bang tan vừa đủ, thoa keo dán ren chuyên dụng lên ren ngoài, vặn trục tiếp cổng ren trong theo chiều kim đồng hồ, siết lực vừa đủ tráng cháy ren.
• Bước 3: Định vị gioăng, mặt clamp, đặt gioăng làm kín vào đúng rãnh định hình của mặt clamp, cặn chỉnh mặt nối tiếp khóp với mặt đầu nối của ống, van đối ứng.
• Bước 4: Cố định bằng cùm clamp, đưa cùm ôm vào hai vành, vặn chốt vạn của cùm theo chiều kim đồng hồ dế khi đủ độ chặt để én gioăng kín, không siết quá lực làm gãy cùm, biến dạng gioăng.

Quy trình bảo trì, bảo dưỡng định kỳ

• Tự động rửa, tiệt trùng, thường xuyên chạy quy trình CIP, SIP để làm sạch hoàn toàn mảng bám vào vi khuẩn bên trong lòng ống.
• Kiểm tra gioăng định kỳ 3 – 6 tháng/lần vì gioăng dễ hao mòn do nhiệt độ, hóa chất, thay mới khi chai cứng, biến dạng, nứt.
• Vệ sinh, tra mỡ ren , khi tháo lắp bảo dưỡng nên làm sạch cặn bang tan cũ ở khớp ren, thoa lớp mỡ bôi trơn an toàn thực phẩm lên khớp ren trước khi vặn lại để chống kẹt.
• Kiểm tra độ kín khít định kỳ rà soát các điểm nối để kịp thời phát hiện rò rỉ, đặc biệt sau các đợt biến động nhiệt độ, áp suất cao trong đường ống.

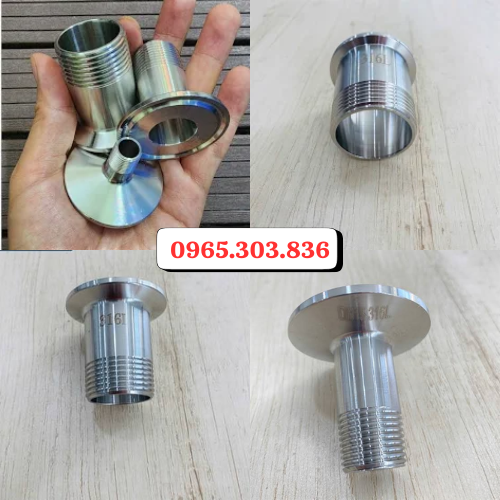

VI. Địa chỉ cung cấp mặt clamp ren ngoài inox vi sinh uy tín

Khi lựa chọn đơn vị cung cấp mặt clamp ren ngoài inox vi sinh, quý khách nên ưu tiên nhà cung cấp với sản phẩm đạt đúng tiêu chuẩn, nguồn gốc rõ ràng, đa dạng kích thước. Thuận Phát là địa chỉ quý khách có thể tham khảo để lựa chọn sử dụng sản phẩm. Tất cả mặt clamp đều có nguồn gốc xuất xứ rõ ràng, bảo hành lên đến 12 tháng, đảm bảo chính hãng 100%.

Đầy đủ CO~CQ, giá cạnh ranh, công khai, minh bạch, cung cấp phụ kiện đi kèm chính hãng, dịch vụ hậu mãi tận tâm, nhiệt tình. Ngoài ra với đội ngũ chuyên nghiệp hỗ trợ quý khách sử dụng, vận hành, hướng dẫn lắp đặt, bảo trì đúng cách. Hỗ trợ gioa tận nơi, nhanh chóng, chi tiết vui lòng liên hệ 0965.303.8356 để được tư vấn, báo giá, cung cấp thông tin, hướng dẫn lựa chọn sản phẩm phù hợp cho hệ thống.
