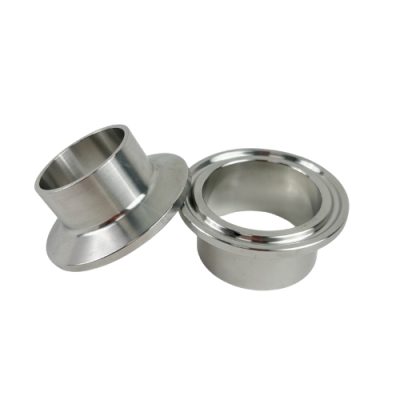

Mặt clamp hàn inox vi sinh

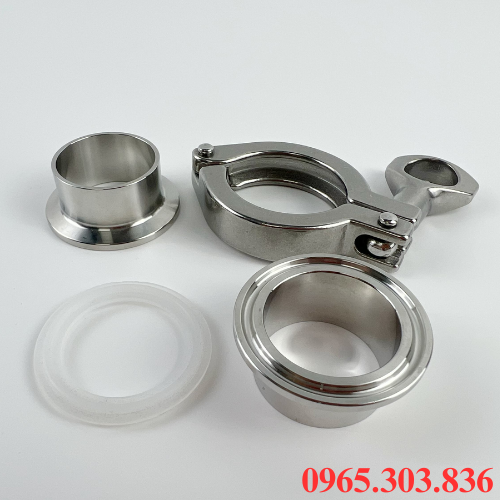

I. Tổng quan về mặt clamp hàn inox vi sinh

Mặt clamp hàn inox vi sinh được sử dụng để kết nối các thiết bị, đường ống, phụ kiện trong hệ thống vi sinh qua phương pháp hàn. Gia công inox 304/316L, bề mặt nhẵn, khả năng chống ăn mòn tốt, đáp ứng yêu cầu vệ sinh cao. Thiết kế một đầu hàn trực tiếp vào đường ống, đầu còn lại kết nối với các phụ kiện clamp bằng cùm kẹp, gioăng. Nhờ kiểu kết nối này, hệ thống có thể tháo lắp, vệ sinh, bảo dưỡng thuận tiện mà vẫn đảm bảo độ kín trong quá trình vận hành. Ứng dụng phổ biến trong ngành thực phẩm, đồ uống, dược phẩm, mỹ phẩm, hóa chất, hệ thống xử lý yêu cầu tiêu chuẩn vệ sinh cao.

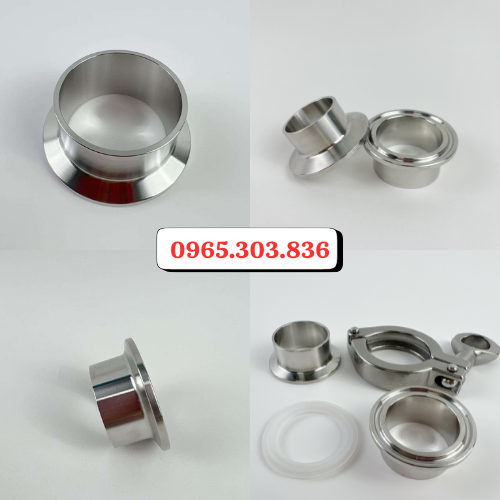

II. Đặc điểm nổi bật mặt clamp hàn inox vi sinh

Mặt clamp hàn inox vi sinh với thiết kế chuyên dụng cho các hệ thống đường ống yêu cầu độ sạch, khả năng kết nối chắc chắn.

• Chất liệu inox cao cấp, được sản xuất từ inxo 304/316L có khả năng chống gỉ, chống ăn mòn, phù hợp môi trường làm việc khắt khe.
• Bề mặt nhẵn, sạch được xử lý để hạn chế bám cặn, bụi bẩn, vi khuẩn, thuận tiện cho quá trình vệ sinh, làm sạch đường ống.
• Kết nối hàn chắc chắn, một đầu được thiết kế để hàn trực tiếp với đường ống tạo liên kết bền, hạn chế rò rỉ trong quá trình vận hành.
• Kết nối clamp tiện lợi giúp kết nối nhanh với các phụ kiện vi sinh khác thông qua cùm kẹp, gioăng, thuận tiện cho việc tháo lắp.
• Độ kín cao, khi kết hợp đúng gioăng, cùm clamp, giúp đảm bảo độ kín cho hệ thống, hạn chế hiện tượng rò rỉ chất lỏng, lưu chất.
• Đa dạng kích thước, mặt clamp hàn inox vi sinh có nhiều kích thước giúp đảm bảo độ kín cho hệ thống, hạn chế hiện tượng rò rỉ chất lỏng, lưu chất.
• Độ bền cao có khả năng chịu nhiệt, chịu áp lực, chống ăn mòn tốt, giúp sản phẩm hoạt động ổn định trong thời gian dài.
• Phù hợp hệ thống vi sinh, thiết kế đáp ứng yêu cầu vệ sinh cao nên được sử dụng trong các hệ thống sản xuất thực phẩm, đồ uống, dược phẩm, mỹ phẩm.

III. Thông số kỹ thuật mặt clamp hàn inox vi sinh

• Tên sản phẩm: Mặt clamp hàn inox vi sinh
• Vật liệu: Inox 304, inox 316L
• Kiểu kết nối: Một đầu hàn, một đầu clamp
• Kích thước: DN15 – DN100
• Tiêu chuẩn: ISO, DIN, 3A
• Gioăng: EPDM, silicone, PTFE
• Áp suất: 10 – 16bar
• Nhiệt độ: -20 – 150 độ C
• Bảo hành: 12 tháng

>> Xem thêm: Phụ kiện inox

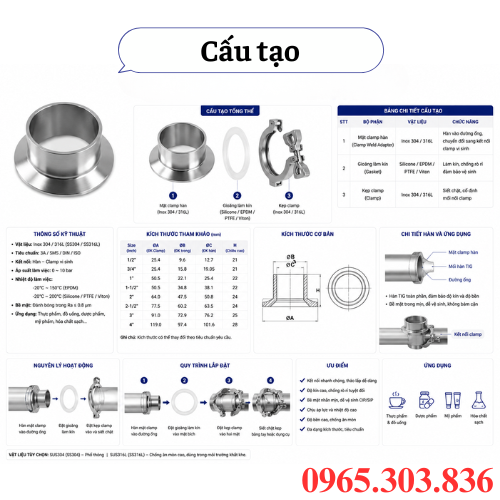

IV. Cấu tạo mặt clamp hàn inox vi sinh

Mặt bích hàn inox vi sinh có cấu tạo đơn giản, đảm bảo khả năng kết nối chắc chắn, độ kín cao, đáp ứng yêu cầu vệ sinh trong hệ thống đường ống.

• Thân mặt clamp được gia công từ inox 304/316L, có độ bền cao, chống ăn mòn, phù hợp với các môi trường vi sinh.
• Đầu hàn là phần được thiết kế để hàn trực tiếp với đường ống inox, kết nối hàn giúp tạo liên kết chắc chắn, hạn chế rò rỉ tại vị trí kết nối.
• Đầu clamp với phần đầu kết nối cùng các phụ kiện clamp khác như cút clamp, van vi sinh, ống kính, các đoạn ống có đầu clamp thông qua cùm kẹp.
• Bề mặt làm kín được gai công phẳng, nhẵn để kết hợp với bgioangw vi sinh, giúp tăng độ kín, hạn chế hiện tượng rò rỉ lưu chất.
• Gioăng làm kín được đặt tại vị trí tiếp xúc giữa hai đầu clamp, sử dụng EPDM, PTFE, silicone tùy môi trường, nhiệt độ làm việc.
• Cùm kẹp clamp dùng để cố định hai đầu clamp với nhau, tạo lực ép lên gioăng, đảm bảo mối nối chắc chắn trong quá trình vận hành.

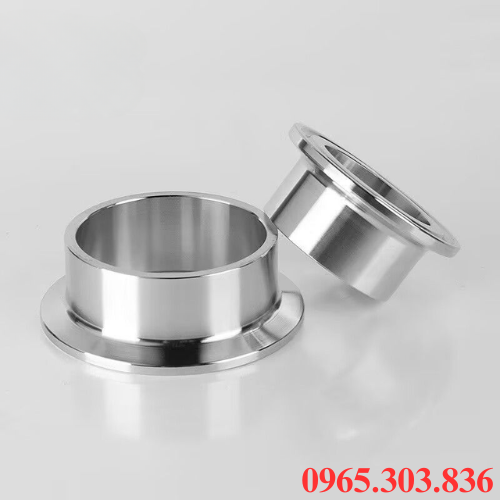

V. Ứng dụng mặt clamp hàn inox vi sinh

Mặt clamp hàn inox vi sinh được sử dụng trong các hệ thống đường ống yêu cầu độ sạch cao, khả năng làm kín tốt, thuận tiện vệ sinh, tháo lắp.

• Ngành thực phẩm dùng trong hệ thống vận chuyển sữa, nước giải khát, bia, rượu, dầu ăn, nước sốt, thực phẩm dạng lỏng.
• Ngành dược phẩm sử dụng trong đường ống dẫn nguyên liệu, dung dịch, các hệ thống sản xuất dược phẩm yêu cầu hạn chế nhiễm bẩn.
• Ngành đồ uống giúp kết nối đường ống trong dây chuyền sản xuất, chiết rót, xử lý bia, nước ngọt, nước trái cây, đồ uống khác.
• Ngành mỹ phẩm ứng dụng trong hệ thống vận chuyển kem, gel, dung dịch, nguyên liệu mỹ phẩm.
• Hệ thống xử lý nước, sử dụng để kết nối đường ống trong hệ thống lọc nước tinh khiết, RO, dây chuyền xử lý nước yêu cầu vệ sinh cao.
• Hệ thống CIP, SIP có thể sử dụng trong các đường ống cần vệ sinh, tiệt trùng tại chỗ với điều kiện, vật liệu, gioăng, thông số phù hợp.
• Hệ thống đường ống vi sinh dùng để kết nối ống inox với van, bơm, cút, tê, kính quan sát, phụ kiện clamp khác tạo thành hệ thống đường ống kín, dễ bảo trì.

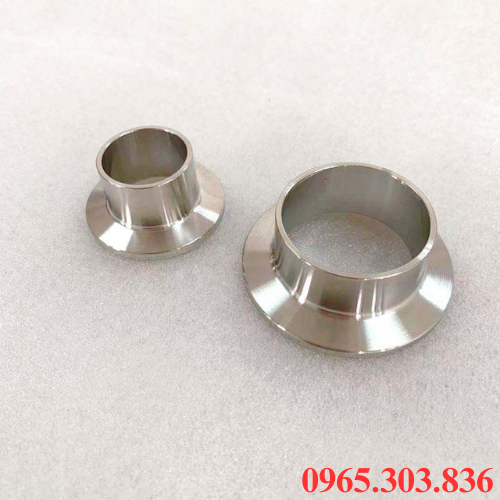

VI. Các loại mặt clamp hàn inox vi sinh phổ biến

Mặt clamp hàn inox vi sinh được sản xuất với nhiều chất liệu, kích thước, tiêu chuẩn khác nhau, đáp ứng yêu cầu kết nối của từng hệ thống.

• Mặt clamp hàn inox 304 có khả năng chống ăn mòn tốt, độ bền cao, giá hợp lý, sử dụng phổ biến trong hệ thống thực phẩm, đồ uống, nước tinh khiết.
• Mặt clamp hàn inox 316L chống ăn mòn, chống hóa chất tốt hơn 304, phù hợp môi trường có tính ăn mòn cao, hệ thống tiêu chuẩn vệ nghiêm ngặt.
• Mặt clamp hàn tiêu chuẩn ISO có kích thước tiêu chauarn ISO, sử dụng trong hệ thống đường ống công nghiệp, vi sinh có yêu cầu đồng bộ phụ kiện.
• Mặt clamp hàn tiêu chuẩn DIN thiết kế theo tiêu chuẩn DIN có kích thước, khả năng kết nối phù hợp với các hệ thống sử dụng phụ kiện vi sinh tiêu chuẩn châu Âu.

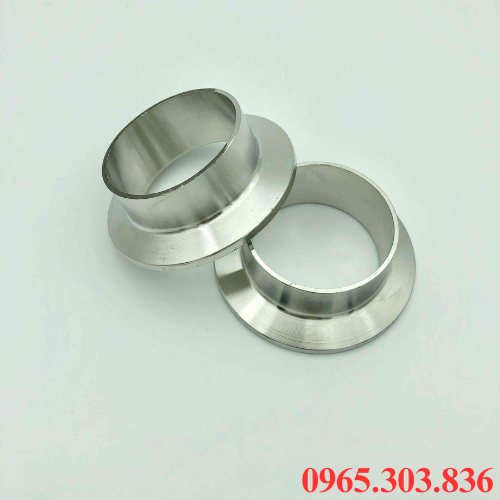

VII. Tiêu chuẩn kết nối của mặt clamp hàn inox vi sinh

Khi lựa chọn mặt clamp hàn inox vi sinh, ngoài yếu tố kích thước thì cần kiểm tra một số tiêu chuẩn, đối chiếu kích thươc thực tế của đường ống, phụ kiện trán tình trạng không tương thích khi lắp đặt.

• Tiêu chuẩn DIN sử dụng phổ biến tại châu Âu, quy định về kích thước, đường kính, khả năng kết nối của phụ kiện, sử dụng trong hệ thống thực phẩm, đồ uống, dược phẩm, hóa chất.
• Tiêu chuẩn ISO quy định kích thước, yêu cầu kỹ thuật của các đầu nối, đảm bảo khả năng tương thích giữa mặt clamp với đường ống, phụ kiện cùng tiêu chuẩn.
• Tiêu chuẩn 3A thường tập trung vào yêu cầu vệ sinh, sử dụng trong hệ thoonhs chế biến sữa, thực phẩm, đồ uống, dược phẩm, bề mặt và kết cấu hạn chế vị trí có thể tích tụ cặn bẩn, vi sinh.
• Tiêu chuẩn ASME sử dụng trong ngành dược phẩm, công nghệ sinh học, hệ thống yêu cầu độ sạch cao, tiêu chuẩn chú trọng đến vật liệu, kích thước, độ hoàn thiện bề mặt, khả năng vệ sinh.

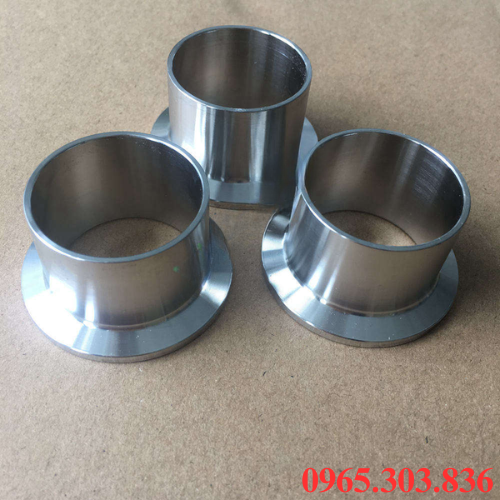

VIII. Hướng dẫn sử dụng mặt clamp hàn inox vi sinh

Mặt clamp hàn inox vi sinh cần được lắp đúng kỹ thuật để đảm bảo độ kín, độ bền, hạn chế nguy cơ rò rỉ trong quá trình vận hành.

• Bước 1: Kiểm tra sản phẩm, trước khi lắp đặt kiểm tra mặt clamp, đường ống, gioăng, cùm kẹp đảm bảo các bề mặt kết nối sạch, không bị móp méo, trầy xước, bám bụi.
• Bước 2: Đưa đầu hàn của mặt clamp vào đúng vị tria trên ống inox, cặn chỉnh đồng tâm rồi tiến hành hàn, đường hàn cần đều, chắc chắn, hạn chế tạo khe hở, vị trí đọng lưu chất.
• Bước 3: Làm sạch vị trí hàn, sau khi hàn cần vệ sinh, xử lý mối hàn đúng kxy thuật, loại bỏ xỉ hàn, bụi kim loại, tạp chất có thể ảnh hưởng đến độ sạch của hệ thống.
• Bước 4: Lắp gioăng, đặt gioăng đúng vào rãnh của mặt clamp, gioăng phải có kích thước phù hợp, không bị nứt, biến dạng, hư hỏng.
• Bước 5: Kết nối hai đầu clamp, đưa mặt clamp hàn tiếp xúc với đầu clamp của phụ kiện, đường ống cần kết nối, đảm bảo hai mặt tiếp xúc cân bằng, gioăng nằm đúng vị trí.
• Bước 6: Lắp cùm kẹp, đặt cùm bao quanh hai đầu clap rồi siết chặt theo đúng lực khuyến nghị, không siết quá mạnh có thể làm biến dạng gioăng, ảnh hưởng đến bề mặt làm kín.
• Bước 7: Kiểm tra trước khi vận hành, sau khi hoàn tất, kiểm tra toàn bộ mối nối, tiến hành thử áp ở mức phù hợp, đưa hệ thống vào vận hành khi phát hiện hiện tượng rò rỉ, bất thường.

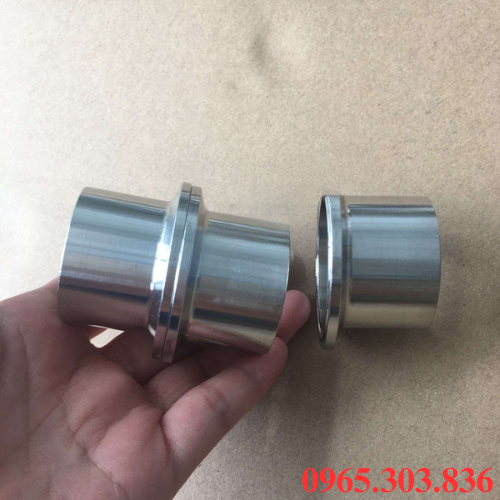

IX. Báo giá mặt clamp hàn inox vi sinh uy tín, chính hãng

Giá mặt clamp hàn inox vi sinh thường phụ thuộc vào nhiều yếu tố như chất liệu, kích thước, tiêu chuẩn kết nối, độ dày, yêu cầu xử lý bề mặt. Hiện nay, Vật tư Công nghiệp Thuận Phát đang là đơn vị uy tín, chính hãng chuyên cung cấp các dòng phụ kiện inox với mức giá hấp dẫn, chính sách ưu đãi tốt. Khi mua sản phẩm tại cửa hàng, ngoài sản phẩm chất lượng, quý khách còn được trải nghiệm về dịch vụ hậu mãi, tư vấn lựa chọn sản phẩm miễn phí.

Với nhiều năm kinh nghiệm cùng đội ngũ chuyên nghiệp, Thuận Phát tự tin rằng chúng tôi là sự lựa chọn hàng đầu cho quý khách. Hướng dẫn lắp đặt, vận hành, bảo dưỡng, bảo trì, cung cấp phụ kiện chính hãng, giao tận nơi nhanh chóng. Bảo hành 12 tháng, đầu đủ CO~CQ, giá cạnh tranh, công khai, minh bạch. Để nhận được báo giá tốt và sớm nhất, vui lòng gọi qua số 0965.303.836, bộ phận tổng đài viên sẽ tiếp nhận thông tin, cung cấp hình ảnh, thông tin, báo giá chi tiết nhất về sản phẩm.
