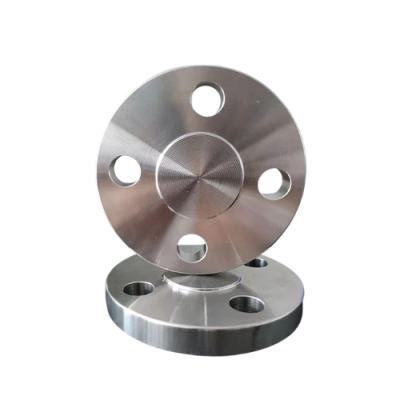

Mặt bích mù JIS 16K

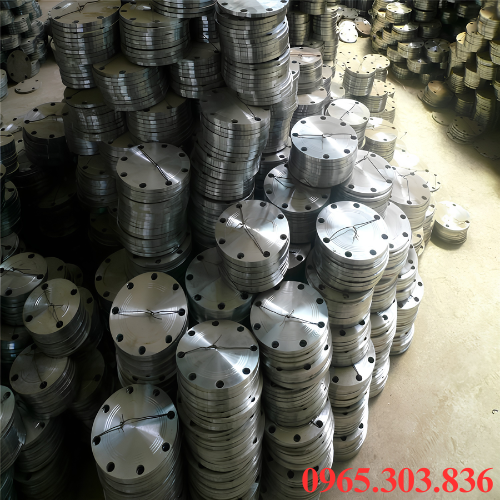

I. Khái niệm về mặt bích mù JIS 16K

Mặt bích mù JIS 16K thiết kế theo tiêu chuẩn JIS của Nhật Bản, giúp bịt kín đầu đường ống, đầu thiết bị, các vị trí chờ trong hệ thống. Mặt bích dạng đĩa tròn đặc, không có lỗ thông tâm để lưu chất đi qua, xung quanh được đặt các lỗ bu lông giúp kết nối với mặt bích tương ứng. 16K thể hiện cấp áp lực làm việc của mặt bích theo tiêu chuẩn JIS.

Sử dụng trong các hệ thống yêu cầu khả năng chịu áp cao, giúp ngăn chặn lưu chất rò rỉ, đảm bảo độ kín cho toàn bộ đường ống. Được sản xuất từ nhiều loại vật liệu như thép carbon, thép không gỉ, inox 304/316. Ứng dụng trong hệ thống cấp thoát nước, dầu khí, hóa chất, hơi nóng, nhiều hệ thống công nghiệp.

Thông số kỹ thuật:

• Tên sản phẩm: Mặt bích mù JIS 16K
• Tiêu chuẩn: JIS
• Cấp áp lực: 16K
• Kiểu kết nối: Mặt bích
• Dạng mặt bích: Mặt bích đặc
• Kích thước: DN15 – DN600
• Vật liệu: Thép carbon, inox 304/316, thép hợp kim
• Môi trường: Nước, khí, hơi, dầu, hóa chất
• Nhiệt độ làm việc: -10 – 200 độ C
• Xuất xứ: Nhật Bản, Trung Quốc, Hàn Quốc, Đài Loan
• Bảo hành: 12 tháng

>> Xem thêm: Phụ kiện inox

II. Đặc điểm, cấu tạo mặt bích mù JIS 16K

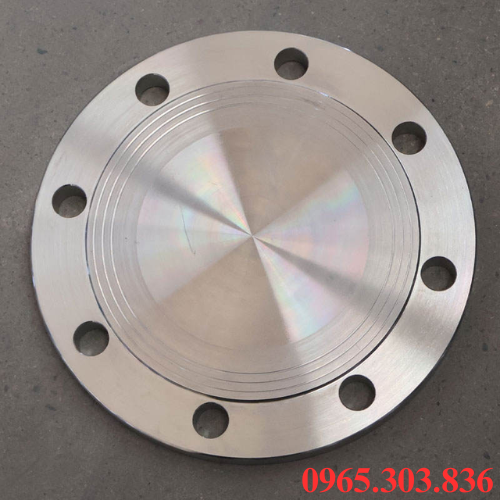

Đặc điểm mặt bích mù JIS 16K

• Thiết kế kín, không có lỗ thông tâm, giúp ngăn lưu chất đi qua khi được lắp đặt đúng kỹ thuật.
• Tiêu chuẩn JIS 16K với kích thước, đường kính, vị trí lỗ bu lông được thiết kế theo tiêu chuẩn JIS, thuận tiện kết nối với mặt bích cùng tiêu chuẩn.
• Khả năng chịu áp tốt, phù hợp với các hệ thống đường ống có yêu cầu áp lực cao, tùy thuộc vào vật liệu, điều kiện vận hành.
• Đa dạng vật liệu như thép carbon, inox 304, inox 316, một số vật liệu khác để đáp ứng từng môi trường sử dụng.
• Kết cấu chắc chắn nhờ độ dày tương đối lớn, giúp mặt bích chịu được lực siết bu lông, áp lực từ hệ thống.
• Dễ tháo lắp, sử dụng bu lông, đai ốc để kết nối, thuận tiện cho việc kiểm tra, bảo trì, mở rộng đường ống.
• Khả năng chống rò rỉ, khi kết hợp đúng loại gioăng, siết bu lông đều lực, sản phẩm giúp tăng độ kín cho vị trí kết nối.
• Ứng dụng linh hoạt, sử dụng trong hệ thống nước, dầu, khí, hơi, hóa chất, nhiều hệ thống đường ống công nghiệp.

Cấu tạo mặt bích mù JIS 16K

• Thân mặt bích được gia công chắc chắn để chịu lực ép từ hệ thống, lực siết của bu lông, phổ biên  với chất liệu như thép carbon, inox 304/316.
• Phần đĩa bịt kín có kết cấu đặc, không có lỗ thông dòng. Khi lắp vào đầu đường ống, có nhiệm vụ chặn hoàn toàn lưu chất, giúp ngừng đường ống, thiết bị.
• Bề mặt làm kín được gia công phẳng nhằm tạo điều kiện phân bố đều lực ép lên gioăng, hạn chế tình trạng rò rỉ trong quá trình vận hành.
• Các lỗ bu lông được đặt thành vòng tròn quanh thân mặt bích theo kích thước, quy cách, dùng để đưa bu lông xuyên qua.
• Vành ngoài mặt bích có nhiệm vụ tăng độ cứng cho kết cấu, tạo khoảng không gian bố trí các lỗ bu lông.
• Gioăng làm kín được đặt giữa hai bề mặt kết nối, tạo lớp đệm kín, hỗ trợ ngăn lưu chất rò rỉ ra ngoài.

III. Ứng dụng, vai trò mặt bích mù JIS 16K

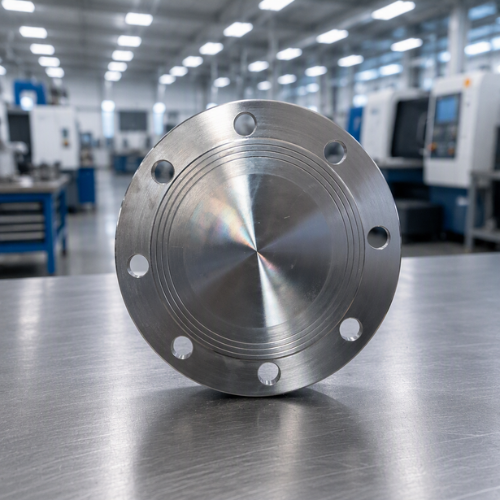

Ứng dụng mặt bích mù JIS 16K

• Hệ thống cấp thoát nước dùng để bịt kín đầu đường ống, các nhánh chờ, vị trí cần ngưng trong hệ thống cấp nước, xử lý nước.
• Hệ thống dầu, nhiên liệu, sử dụng để đóng kín các đường ống dẫn dầu, nhiên liệu, một số loại chất lỏng công nghiệp, hạn chế nguy cơ rò rỉ.
• Hệ thống khí nén, khí công nghiệp được lắp tại các vị trí cuối đường ống, đường ống tạm ngừng sử dụng để ngăn khí thoát ra ngoài.
• Hệ thống hơi nhiệt có thể sử dụng trong các đường ống hơi, nước nóng, hệ thống nhiệt phù hợp với giới hạn áp suất, nhiệt độ của vật liệu.
• Ngành hóa chất giúp kết hợp với vật liệu, gioăng phù hợp để cô lập các đoạn đường ống chứa hóa chất, hỗ trợ quá trình bảo trì, sửa chữa.
• Nhà máy và hệ thống công nghiệp dùng tại các đường ống công nghệ, bồn chứa, máy móc, thiết bị có kết nối mặt bích theo tiêu chuẩn JIS.

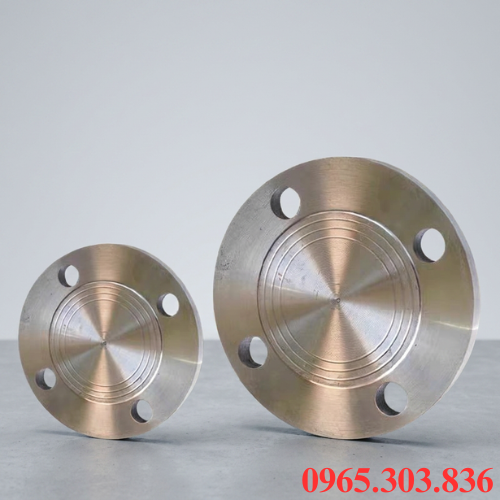

Vai trò mặt bích mù JIS 16K

• Bịt kín đường ống để ngăn hoàn toàn lưu chất đi qua tại các đầu ống, nhánh ống, vị trí chờ chưa sử dụng.
• Ngưng một phần hệ thống, cho phép ngắt riêng một đoạn đường ống để phục vụ kiểm tra, sửa chữa, bảo dưỡng mà không cần tháo dỡ toàn bộ hệ thống.
• Hạn chế rò rỉ lưu chất, khi kết hợp với gioăng phù hợp, được siết bu lông đúng kỹ thuật, mặt bích giúp duy trì độ kín tại vị trí kết nối.
• Đảm bảo an toàn khi bảo trì, sử dụng mặt bích mù để ngưng đường ống giúp hạn chế dòng nước, dầu, khí, hơi, hóa chất đi vào khu vực đang sửa chữa.
• Bảo vệ đầu đường ống, che kín các đầu ống chưa kết nối, hạn chế bụi bẩn, nước, tạp chất xâm nhập vào bên trong.
• Hỗ trợ mở rộng hệ thống, các vị trí đường ống chờ có thể được bịt bằng mặt bích mù, tháo ra khi cần kết nối thêm thiết bị, đường ống mới.
• Tăng độ ổn định cho hệ thống nhờ kết cấu chắc chắn theo tiêu chuẩn, giúp đáp ứng tốt yêu cầu kết nối trong nhiều hệ thống đường ống công nghiệp.

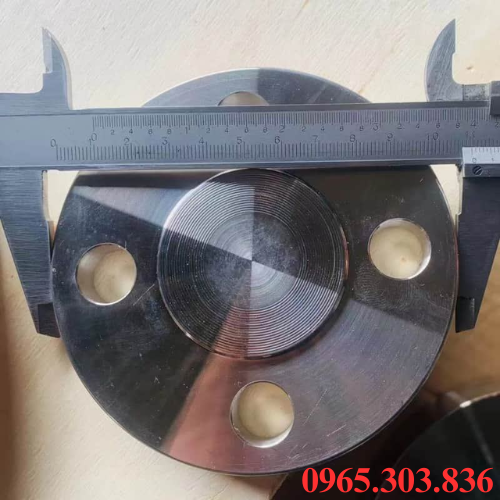

IV. Khi nào cần thay thế mặt bích mù JIS 16K?

Trong quá trình sử dụng, mặt bích mù JIS 16K cần được kiểm tra định kỳ để phát hiện các dấu hiệu hư hỏng.

• Mặt bích bị nứt, gãy, các vết nứt trên thân, khu vực quanh lỗ bu lông có thể làm giảm khả năng chịu áp, gây mất an toàn khi vận hành.
• Bị ăn mòn nghiêm trọng, khi bề mặt xuất hiện tình trạng rỉ sét, ăn mòn sâu, mỏng thành vượt mức, cần thay mới để đảm bảo độ bền.
• Bề mặt làm kín bị biến dạng, mặt tiếp xúc bị cong vênh, trầy xước sâu, biến dạng làm gioăng không thể tạo độ kín cần thiết.
• Xuất hiện rò rỉ kéo dài, nếu đã thay gioăng, siết bu lông đúng kỹ thuật nhưng vẫn xảy ra rò rỉ, cần kiểm tra thay mặt bích.
• Lỗ bu lông bị hư hỏng như biến dạng, nứt, ăn mòn nghiêm trọng có thể khiến mối ghép không đảm bảo lực siết.
• Mặt bích bị biến dạng do áp lực, nhiệt độ, hiện tượng cong, vênh sau thời gian vận hành có thể làm giảm độ kín,  khả năng chịu áp của mối nối.
• Không phù hợp với hệ thống, khi thay đổi đường ống, áp suất, nhiệt độ, loại lưu chất, cần lựa chọn lại mặt bích có vật liệu, cấp áp phù hợp.

V. Hướng dẫn lắp đăt, thay thế mặt bích mù JIS 16K

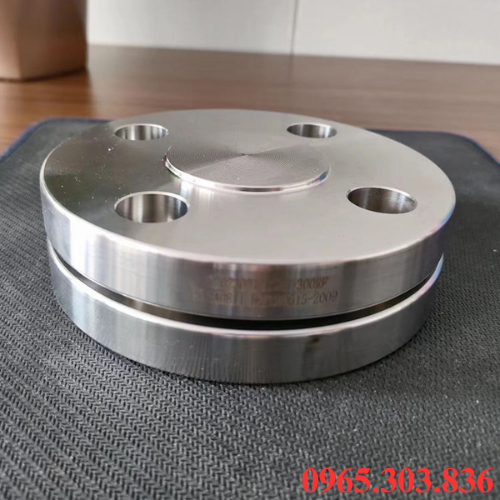

1. Hướng dẫn lắp đặt mặt bích mù JIS 16K

Để mặt bích mù JIS 16K hoạt động ổn định, đảm bảo độ kín, quá trình lắp đặt cần thực hiện đúng trình tự kỹ thuật.

• Kiểm tra mặt bích, xác nhận đúng kích thước, tiêu chuẩn JIS 16K, vật liệu, tình trạng sản phẩm trước khi lắp.
• Chuẩn bị đường ống, ngắt dòng lưu chất, xả áp hoàn toàn, làm sạch đầu đường ống, đảm bảo không còn bụi bẩn, cặn bám trên bề mặt tiếp xúc.
• Kiểm tra gioăng, lựa chọn gioăng phù hợp với áp suất, nhiệt độ, loại lưu chất, gioăng phải có kích thước tương thích với mặt bích.
• Căn chỉnh mặt bích, đặt mặt bích mù vào vị trí cần bịt kín, căn chỉnh các lỗ bu lông với mặt bích đối diện.
• Lắp gioăng, đặt gioăng vào chính giữa hai bề mặt làm kín, tránh để gioăng bị lệch, gấp hoặc nhô vào bên trong đường ống.
• Siết bu lông, sử dụng cờ lê lực, siết theo thứ tự chéo, tăng lực siết từng bước để lực ép phân bố đều trên toàn bộ bề mặt gioăng.
• Kiểm tra sau lắp, kiểm tra độ chắc chắn của mối nối, tiến hành thử kín phù hợp trước khi đưa hệ thống vào vận hành.

2. Hướng dẫn thay thế mặt bích mù JIS 16K

Khi mặt bích mù JIS 16K xuất hiện tình trạng nứt, ăn mòn, biến dạng, cần thay thế theo đúng quy trình để tránh rò rỉ, đảm bảo an toàn.

• Ngắt, ngưng hệ thống, dừng đường ống, khóa các van, xả hết áp suất, lưu chất còn tồn đọng tại vị trí cần thay thế.
• Kiểm tra an toàn, đảm bảo đường ống đã được giảm áp hoàn toàn trước khi tháo bu lông, đặc biệt với hệ thống chứa hơi nóng, khí, hóa chất.
• Tháo mặt bích cũ, nới lỏng bu lông, đai ốc theo trình tự phù hợp, tháo mặt bích mù cũ khỏi vị trí lắp đặt.
• Kiểm tra bề mặt kết nối, làm sạch, kiểm tra mặt bích đối diện, loại bỏ cặn bẩn, rỉ sét, nếu bề mặt bị nứt, cong vênh cần xử lý trước khi lắp mặt bích mới.
• Thay gioăng mới, không nên tái sử dụng gioăng cũ, lựa chọn gioăng có kích thước, vật liệu phù hợp với áp suất, nhiệt độ, lưu chất.
• Lắp mặt bích mới, đặt mặt bích đúng vị trí, căn chỉnh đồng tâm, đảm bảo các lỗ bu lông trùng khớp.
• Siết bu lông, lắp bu lông, đai ốc, siết theo thứ tự chéo, tăng lực siết từng bước để gioăng được ép đều.
• Kiểm tra độ kín, sau khi hoàn tất, kiểm tra mối nối, thử kín ở điều kiện phù hợp trước khi đưa hệ thống trở lại vận hành.

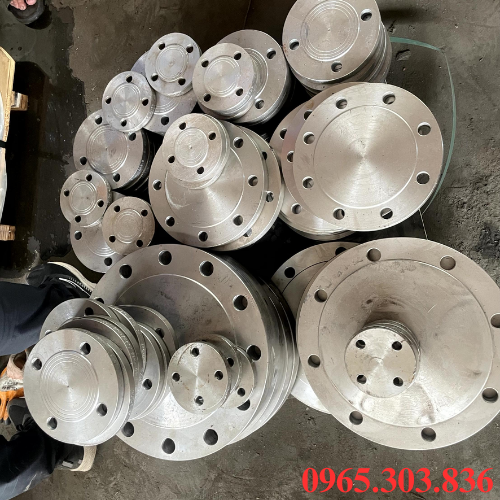

VI. Mua mặt bích mù JIS 16K chính hãng ở đâu?

Để mua mặt bích mù JIS 16K chính hãng, quý khách nên lựa chọn đơn vị uy tín, có đầy đủ nguồn gốc xuất xứ như Thuận Phát. Là địa chỉ đáng tin cậy, chúng tôi chuyên cung cấp các dòng mặt bích với nhiều kích thước khác nhau. Với phương châm, chất lượng là yếu tố hàng đầu quyết định đến sự lựa chọn, tin tưởng khi sử dụng sản phẩm. Ngoài ra cùng với kinh nghiệm lâu năm, đội ngũ chuyên nghiệp giúp lựa chọn đúng sản phẩm.

Hướng dẫn lắp đặt, bảo dưỡng, bảo trì sản phẩm, cung cấp phụ kiện đi kèm chính hãng. Bảo hành lên đến 12 tháng, đầy đủ CO~CQ, giá cạnh tranh, công khai, minh bạch. Hỗ trợ giao hàng tận nơi, nhanh chóng, thông tin chi tiết vui lòng liên hệ số 0965.303.836 để được tư vấn miễn phí, cung cấp chi tiết thông tin về sản phẩm.
