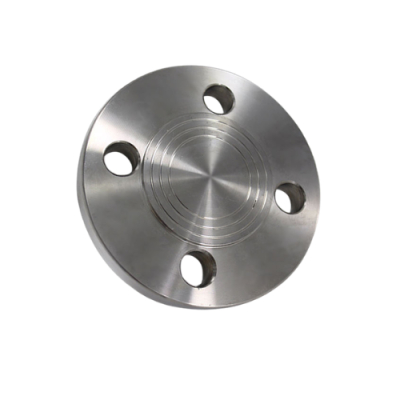

Mặt bích mù JIS 10K

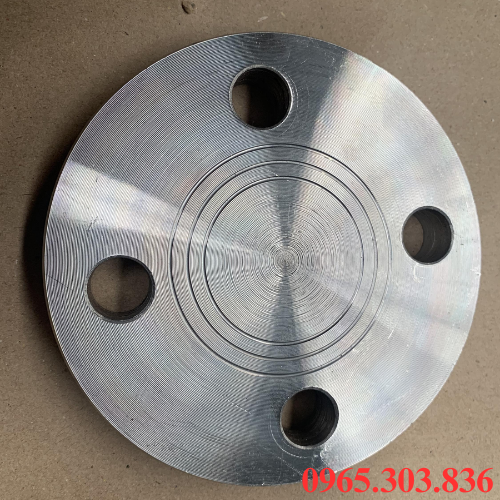

I. Giới thiệu chung về mặt bích mù JIS 10K

Mặt bích mù JIS 10K được sản xuất theo tiêu chuẩn JIS B2220, với cấp áp lực 10K, phù hợp cho nhiều hệ thống đường ống công nghiệp. JIS 10K được chế tạo từ thép carbon, inox 304/316, tùy theo môi trường làm việc. Được lắp ghép với đường ống, thiết bị thông qua các bulong, đai ốc, kết hợp gioăng làm kín để hạn chế rò rỉ lưu chất.

Với kết cấu chắc chắn, khả năng làm kín tốt, đa dạng kích thước,  được sử dụng phổ biến trong hệ thống cấp thoát nước, đường ống hơi, khí nén, dầu, hóa chất, hệ thống công nghiệp. Là lựa chọn phù hợp khi cần đóng tạm thời, lâu dài một đầu đường ống mà vẫn thuận tiện cho việc tháo lắp, kiểm tra, bảo trì.

Thông số kỹ thuật:

• Tên sản phẩm: Mặt bích mù JIS 10K
• Tiêu chuẩn: JIS B2220
• Cấp áp lực: JIS 10K
• Kích thước: DN15 – DN600
• Vật liệu: Inox 304/316, thép carbon
• Kiểu kết nối: Mặt bích
• Dạng: Đĩa đặc, không có lỗ thông tâm
• Bề mặt làm kín: FF, RF
• Gioăng làm kín: Cao su, PTFE, graphite
• Môi trường sử dụng: Nước, dầu, khí, hơi, hóa chất
• Nhiệt độ làm việc: -20 – 180 độ C
• Xuất xứ: Nhật Bản, Hàn Quốc, Trung Quốc, Việt Nam…
• Bảo hành: 12 tháng

>> Xem thêm: Phụ kiện inox

II. Đặc điểm, ứng dụng mặt bích mù JIS 10K

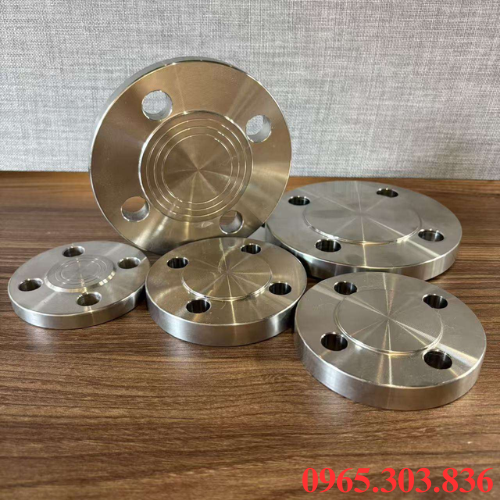

1. Đặc điểm mặt bích mù JIS 10K

Mặt bích mù JIS 10K có thiết kế dạng đĩa đặc, không có lỗ thông tâm, chuyên dùng để bịt kín và cô lập đầu đường ống, nổi bật nhờ đặc điểm:

• Thiết kế chắc chắn nhờ kết cấu liền khối, độ cứng cao, chịu được áp lực từ hệ thống đường ống.
• Tiêu chuẩn JIS 10K, sản xuất theo tiêu chuẩn JIS B2220, đảm bảo kích thước, vị trí lỗ bulong, khả năng kết nối đồng bộ.
• Đa dạng vật liệu với các lựa chọn như thép carbon, inox 304, inox 316, phù hợp với nhiều môi trường khác nhau.
• Khả năng làm kín tốt nhờ kết hợp với gioăng phù hợp giúp hạn chế rò rỉ lưu chất tại vị trí kết nối.
• Dễ lắp đặt, tháo rời, được liên kết bằng bulong, thuận tiện khi kiểm tra, bảo dưỡng, cần mở rộng hệ thống.
• Khả năng chống ăn mòn đối với các dòng inox, thích hợp sử dụng trong môi trường ẩm, hóa chất, yêu cầu vệ sinh cao.
• Ứng dụng linh hoạt sử dụng để bịt đầu ống, đóng tạm thời đường ống, ngừng một khu vực trong hệ thống khi bảo trì.

2. Ứng dụng mặt bích mù JIS 10K

Mặt bích mù JIS 10K được sử dụng phổ biến trong các hệ thống đường ống cần bịt kín đầu ống, ngưng đường ống, ngăn dòng chảy.

• Hệ thống cấp thoát nước, dùng để bịt kín các đầu ống chờ, đường ống tạm thời chưa đưa vào sử dụng.
• Hệ thống PCCC, sử dụng tại các vị trí cần đóng kín, ngừng một đoạn đường ống trong quá trình lắp đặt, bảo trì.
• Hệ thống hơi và khí nén giúp bịt kín đường ống, hạn chế rò rỉ, đảm bảo an toàn khi hệ thống vận hành.
• Ngành dầu khí, được sử dụng trong đường ống vận chuyển dầu, nhiên liệu, các môi chất liên quan.
• Hệ thống hóa chất giúp lựa chọn mặt bích inox phù hợp để bịt kín đường ống chứa các loại hóa chất có tính ăn mòn.
• Nhà máy, hệ thống công nghiệp dùng để cô lập từng khu vực đường ống, tạo điều kiện thuận lợi cho việc kiểm tra, sửa chữa, bảo dưỡng.
• Bịt đầu đường ống, giúp thay thế cho các phương pháp bịt ống cố định, thuận tiện tháo ra khi cần kết nối, mở rộng hệ thống.

III. Cấu tạo, cách lựa chọn mặt bích mù JIS 10K

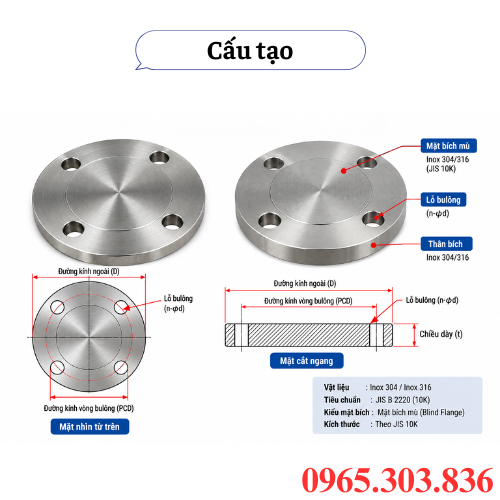

Cấu tạo cơ bản mặt bích mù JIS 10K

• Thân mặt bích có dạng đĩa tròn đặc, được chế tạo từ thép carbon, inox 304, inox 316 tùy yêu cầu sử dụng.
• Mặt làm kín, là bề mặt tiếp xúc với gioăng, có thể thiết kế dạng FF/RF giúp tăng hiệu quả làm kín tại vị trí kết nối.
• Lỗ bulong được đặt đều quanh mép mặt bích theo tiêu chuẩn JIS B2220, dùng để lắp bulong, cố định mặt bích với đường ống, thiết bị.
• Lỗ tâm ở dòng mặt bích mù không có lỗ thông môi chất, phần trung tâm được bịt kín hoàn toàn để ngăn dòng chảy.
• Gioăng làm kín được đặt giữa hai mặt bích, giúp hạn chế rò rỉ nước, dầu, khí, hơi, hóa chất.

Cách lựa chọn mặt bích mù JIS 10K phù hợp

• Xác định kích thước đường ống, chọn đúng kích thước như DN15, DN25, DN50, DN100, DN200 tương ứng với đường kính đường ống cần bịt kín.
• Kiểm tra tiêu chuẩn kết nối, đảm bảo đúng tiêu chuẩn JIS B2220, đồng bộ về đường kính ngoài, vòng bulong, số lượng, kích thước lỗ bulong.
• Lựa chọn vật liệu, thép carbon phù hợp với hệ thống nước, khí, inox 304/316 ưu tiên khi làm việc trong môi trường ẩm, hóa chất, có tính ăn mòn.
• Xác định áp suất làm việc, JIS 10K cần đảm bảo áp suất vận hành thực tế của hệ thống nằm trong giới hạn cho phép của sản phẩm, vật liệu.
• Xem xét nhiệt độ làm việc, lựa chọn mặt bích gioăng có khả năng chịu được nhiệt độ thực tế của môi chất, đối với hệ thống hơi, nước nóng.
• Chọn loại bề mặt làm kín, xác định loại FF, RF để đảm bảo tương thích với mặt bích đối diện, gioăng sử dụng.
• Lựa chọn gioăng phù hợp, gioăng cần tương thích với môi chất, áp suất và nhiệt độ để đảm bảo khả năng làm kín, hạn chế rò rỉ.
• Kiểm tra môi trường sử dụng, cần xác định loại lưu chất như nước, dầu, khí, hơi hoặc hóa chất để lựa chọn vật liệu mặt bích phù hợp.

IV. Lỗi thường gặp, cách bảo hành mặt bích mù JIS 10K

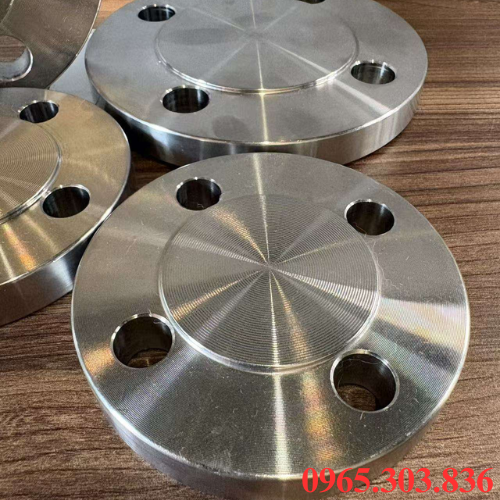

Lỗi thường gặp khi sử dụng mặt bích mù JIS 10K

• Rò rỉ tại vị trí kết nối, thường do gioăng bị hỏng, lắp lệch, mặt bích không phẳng, bulong chưa được siết đúng lực.
• Mặt bích bị cong vênh, xảy ra do siết bulong không đều, hệ thống làm việc ở điều kiện áp suất, nhiệt độ cao.
• Gioăng nhanh xuống cấp, sử dụng gioăng không phù hợp với môi chất, nhiệt độ, áp suất làm việc khiến gioăng chai cứng, nứt, biến dạng.
• Bulong bị lỏng do rung động trong đường ống, siết bulong không đúng kỹ thuật có thể làm giảm lực ép lên gioăng, gây rò rỉ.
• Ăn mòn bề mặt, xảy ra khi lựa chọn vật liệu mặt bích không phù hợp với môi trường, đặc biệt với môi chất có tính ăn mòn.
• Lắp sai tiêu chuẩn, kích thước vì mặt bích không đồng bộ với mặt bích đối diện khiến các lỗ bulong lệch nhau, khó lắp đặt, làm kín không hiệu quả.
• Nứt, hư hỏng mặt bích liên quan đến chất lượng vật liệu, tác động cơ học, vận hành vượt quá điều kiện thiết kế.

Cách bảo hành mặt bích mù JIS 10K đúng cách

• Kiểm tra bề mặt mặt bích, quan sát xem có xuất hiện nứt, cong vênh, trầy xước sâu, dấu hiệu ăn mòn hay không.
• Kiểm tra gioăng làm kín, nếu gioăng bị chai cứng, nứt, biến dạng, xuống cấp thì cần thay mới, phù hợp với môi chất, áp suất, nhiệt độ làm việc.
• Kiểm tra bulong đai ốc đảm bảo các bulong không bị rỉ sét, lỏng, hư hỏng, khi siết lại nên thực hiện theo thứ tự đối xứng để lực ép phân bố đều trên mặt bích.
• Vệ sinh mặt làm kín, loại bỏ bụi bẩn, dầu mỡ, cặn bám, lớp gỉ có thể ảnh hưởng đến khả năng tiếp xúc giữa mặt bích, gioăng.
• Kiểm tra rò rỉ, sau khi hệ thống vận hành, kiểm tra khu vực kết nối. Nếu phát hiện rò rỉ, xác định nguyên nhân trước khi siết bulong, thay gioăng.
• Kiểm tra định kỳ, với hệ thống làm việc liên tục, áp suất, nhiệt độ cao, nên tăng tần suất kiểm tra để phát hiện sớm các dấu hiệu bất thường.
• Bảo quản khi chưa sử dụng, nên được đặt nơi khô ráo, tránh ẩm, va đập, cần bảo vệ bề mặt làm kín khỏi trầy xước, ăn mòn.

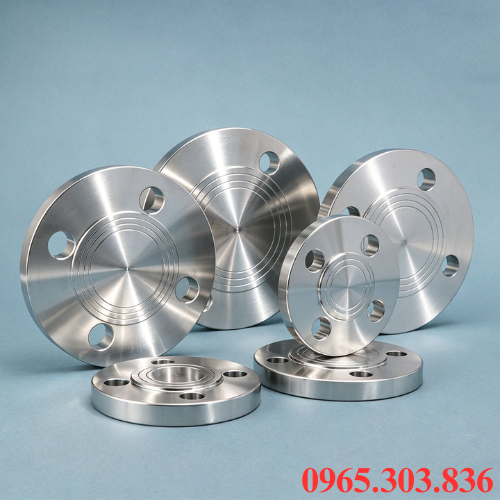

V. Báo giá mặt bích mù JIS 10K giá tốt, chính hãng

Thuận Phát chuyên cung cấp mặt bích mù JIS 10K với nhiều kích thước, vật liệu, hỗ trợ tư vấn miễn phí, giá ưu đãi tốt. Tại cửa hàng chúng tối, tất cả các sản phẩm luôn có sẵn, đảm bảo nguồn gốc xuất xứ, chính hãng 100%. Với nhiều năm kinh nghiệm, Thuận Phát Valve luôn muốn mang đến cho quý khách những sản phẩm chất lượng nhất.

Với chế độ bảo hành lên đến 12 tháng, đầy đủ CO~CQ, cung cấp phụ kiện chính hãng, đa dạng chất liệu. Đội ngũ kỹ thuật dày dặn kinh nghiệm giúp lựa chọn sản phẩm phù hợp, hướng dẫn lắp đặt, bảo hành, bảo dưỡng, thay mới đúng cách. Hỗ trợ giao hàng tận nơi nhanh chóng, mọi thông tin chi tiết vui lòng liên hệ cho chúng tôi qua số điện thoại 0965.303.836 để được tư vấn, báo giá, hướng dẫn lựa chọn sản phẩm phù hợp.

>> Tham khảo: Côn thu inox
