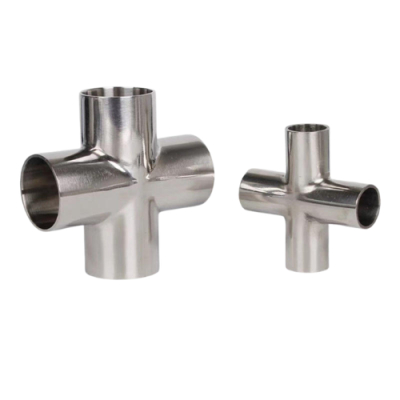

Chữ thập inox vi sinh nối hàn

I. Khái niệm chữ thập inox vi sinh nối hàn

Chữ thập inox vi sinh nối hàn được lam từ chất liệu inox SUS304, SUS316/316L, thiết kế dạng chữ thập với 4 đầu kết nối. Được lắp bằng phương pháp hàn trực tiếp vào đường ống, giúp tạo điểm chia, hợp dòng theo nhiều hướng trong hệ thống. Bề mặt trong nhẵn, ít bám cặn, dễ vệ sinh, phù hợp hệ thống yêu cầu cao về độ sạch, khả năng chống ăn mòn. Sử dụng trong ngành thực phẩm, đồ uống, dược phẩm, mỹ phẩm, bia sữa, hệ thống nước tinh khiết.

Thông số kỹ thuật cơ bản:

• Tên sản phẩm: Chữ thập inox vi sinh
• Kích thước: DN10 – DN100
• Chất liệu: Inõ SUS304, SUS316/316L
• Kết nối: Hàn
• Độ dày: 1 – 2mm
• Áp suất: 10 – 16bar
• Nhiệt độ: -20 – 150 độ C
• Bề mặt: Ra ≤ 0,4 µm - ≤ 0,8 µm
• Tiêu chuẩn: 3A, DIN, ISO, ASME BPE
• Ứng dụng: Nước sạch, thực phẩm, đồ uống,…
• Bảo hành: 12 tháng

>> Xem thêm: Phụ kiện inox

II. Đặc điểm, cấu tạo chữ thập inox vi sinh nối hàn

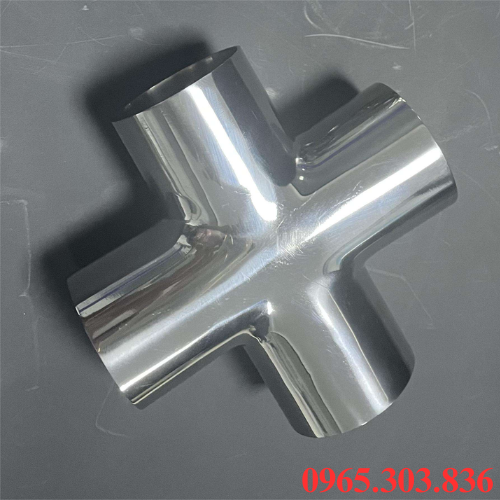

1. Đặc điểm chữ thập inox vi sinh nối hàn

• Thiết kế chuyên dụng cho hệ thống đường ống yêu cầu độ sạch cao, khả năng chống ăn mòn, độ kín tốt, chữ thập inox vi sinh nối hàn nổi bật với nhiều đặc điểm.
• Vật liệu inox chuyên dụng với hàm lượng carbon thấp, ngăn hiện tượng ăn mòn ở vùng hàn nhiệt, chịu hóa chất tẩy rửa mạnh như axit, axit hữu cơ trong thực phẩm, dược phẩm.
• Mối nối hàn tiêu chuẩn, yêu cầu kỹ thuật hàn xong khí che chắn lòng ống, mối hàn chìm trơn phẳng giúp loại bỏ khe hở, nơi vi khuẩn hình thành màng sinh học gây nhiễm trùng chéo.
• Chịu áp lực tốt nhờ áp suất làm việc lên đến 16bar, khả năng chịu nhiệt trong khoảng -20 – 150 độ C, độ nhám phổ biến Ra ≤ 0,8 µm, dòng cao cấp đạt Ra ≤ 0,4 µm thuận tiện vệ sinh.
• Dễ vệ sinh, bề mặt ít bám cặn, phù hợp hệ thống cần vệ sinh thường xuyên, da dạng kích thước đáp ứng các hệ thống đường ống vi sinh khác nhau, độ bền cao, kết cấu chắc chắn, ít biến dạng.

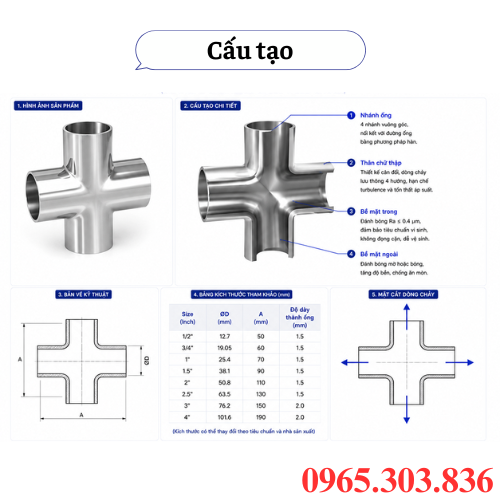

2. Cấu tạo chữ thập inox vi sinh nối hàn

Cấu tạo đơn giản, gia công chính xác, chữ thập inox vi sinh nối hàn giúp đảm bảo độ kín, độ sạch, khả năng vận hành ổn định trong hệ thống đường ống.

• Thân chữ thập la khối ống inox hình chữ thập, gồm bốn nhánh hướng ra bốn phía vuông góc 90 độ trên cùng mặt phẳng.
• 4 đầu nối hàn đều được gia ông vát phẳng, vát mép với độ dày thành ống đồng nhất, dễ căn chỉnh, hàn tự động trực tiếp vào đường ống.
• Bề mặt trong ngoài, bề mặt trong mài, đánh bóng điện hóa đạt độ nhẵn Ra ≤ 0,4 µm – 0.8µm, bề mặt ngoài đánh bóng mờ, bóng gương.
• Vùng giao điểm là nơi 4 nhánh giao nhau được bo tròn tốt mà không có gơ, sắc cạnh, khe hở để tránh tích tụ cặn bẩn, vi khuẩn.

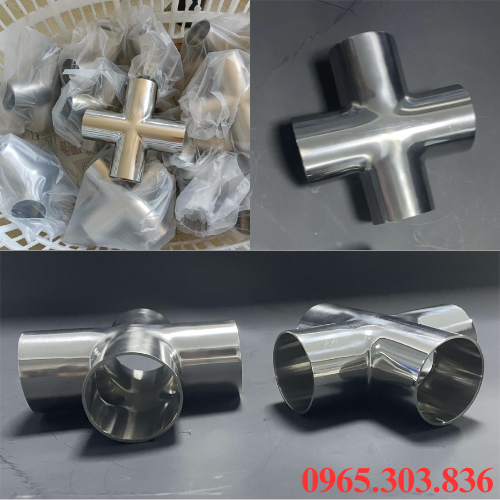

III. Ứng dụng chữ thập inox vi sinh nối hàn

Nhờ khả năng chống ăn mòn, bề mặt nhẵn, kết nối kín, chữ thập inox vi sinh nối hàn phù hợp nhiều hệ thống yêu cầu cao về vệ sinh.

Ngành dược phẩm, công nghệ sinh học

• Hệ thống nước tinh khiết giúp chia nhánh đường ống dẫn nước pha tiêm, nước cất tiêm trong hệ thống vòng tuần hoàn.
• Đường ống dãn hóa chất, vắc-xin, dịch truyền đảm bảo lưu chất sạch hoàn toàn, không bị nhiễm khuẩn chéo, đọng màng sinh học nhờ mối hàn.

Ngành thực phẩm, sữa, giải khát

• Nhà máy chế biến sữa, sản phẩm từ sữa dùng để phân phối sữa tươi, kem, sữa chua qua các công đoạn thanh trùng, tiệt trùng.
• Sản xuất bia, rượu, nước giải khát để kết nối các nhánh phối trộn siro, bia thành phẩm, CO2 mà không thay đổi hương vị sản phẩm.
• Chế biến thực phẩm dạng lỏng, sệt dùng cho dẫn nước sốt, tương, dầu ăn, socola lỏng nhờ lòng ống bóng mịn giúp dễ di chuyển, không bám dính.

Ngành hóa mỹ phẩm

• Sản xuất mỹ phẩm cao cấp dùng dẫn dịch chiết, dung dịch kem dưỡng, nước hoa, dầu gội, kem đánh răng, sản phẩm có độ nhớt cao, yêu cầu khắt khe.

Hệ thống phụ trợ vi sinh

• Đường ống phân phối hơi sạch dùng trong quy trình hấp tiệt trùng SIP.
• Hệ thống CIP/SIP tự động làm đường phân nhánh chia hóa chất tẩy rửa, nước xả sạch đến các điểm trong nhà máy.

IV. Tiêu chí lựa chọn, lưu ý khi dùng chữ thập inox vi sinh nối hàn

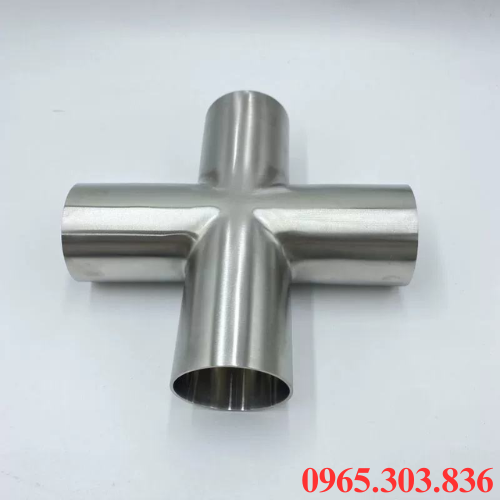

Tiêu chí lựa chọn chữ thập inox vi sinh nối hàn

• Chất liệu inox, SUS304 dùng hệ thống thường, SUS316L dùng môi trường có tính ăn mòn cao, yêu cầu vệ sinh nghiêm ngặt.
• Tiêu chuẩn sản xuất nên lựa chọn sản phẩm đáp ứng tiêu chuẩn phù hợp như 3A, DIN, ISO, ASME BPE đặc biệt hệ thống thực phẩm, dược phẩm.
• Độ bóng bề mặt, ưu tiên loại có bề mặt trong nhẵn, đánh bóng tốt, độ nhám thấp để hạn chế bám cặn, vi khuẩn, thuận tiện vệ sinh.
• Chất lượng gia công mối hàn, đầu nối cần được gia công chính xác, mối hàn kín, chắc, đồng đều, hạn chế khe hở, điểm chết gây tích tụ cặn bẩn.
• Nguồn gốc sản phẩm, chữ thập có thông số kỹ thuật, nguồn gốc rõ ràng, đảm bảo chất lượng, tuổi thọ khi sử dụng.

Lưu ý khi dùng chữ thập inox vi sinh nối hàn

• Chọn đúng kích thước, đảm bảo chữ thập phù hợp với đường kính, tiêu chuẩn của đường ống.
• Kiểm tra vật liệu, sử dụng inox 304/316L phù hợp với môi chất, môi trường làm việc.
• Hàn đúng kỹ thuật, làm sạch đầu ống, căn chỉnh chính xác, đảm bảo mối hàn kín, đều, không tạo điểm chết.
• Kiểm soát áp suất, nhiệt độ, không để hệ thống vượt quá giới hạn thiết kế của phụ kiện.
• Giữ sạch bề mặt, hạn chế dầu mỡ, bụi bẩn, tạp chất bám vào bề mặt trong quá trình lắp đặt.
• Vệ sinh định kỳ, thực hiện vệ sinh phù hợp, đặc biệt hệ thống thực phẩm, dược phẩm, nước tinh khiết.
• Kiểm tra thường xuyên, quan sát mối hàn, vị trí kết nối để phát hiện sớm rò rỉ, ẳn mòn, biến dạng.

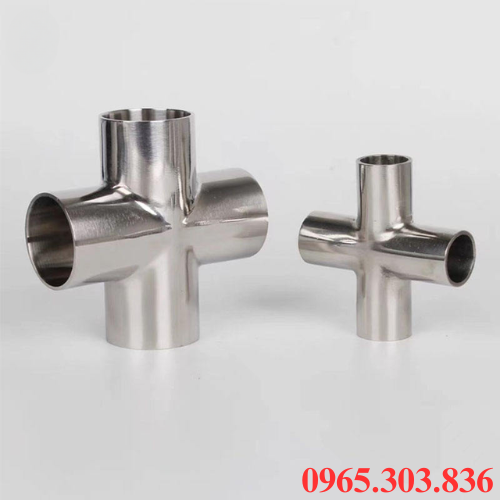

V. Lỗi thường gặp, cách khắc phụ chữ thập inox vi sinh nối hàn

Trong quá trình sử dụng, chữ thập inox vi sinh nối hàn phát sinh lỗi do lắp dặt, hàn nối, điều kiện vận hành không phù hợp, việc nhận biết sớm nguyên nhân giúp duy trì độ kín, đảm bảo vệ sinh, tuổi thọ.

• Mặt trong mối hàn cháy đen, gồ ghề do thiếu, xông khí che chắn trong lòôồống không đủ áp suất, nhiệt độ hàn quá cao, cần điều chỉnh dòng điện hàn phù hợp, ưu tiên dùng máy hàn ống tự động, nếu lỗi cắt bỏ đoạn hỏng, hàn lại.
• Lệch tâm, mép mối nối gì cắt ống không vuông góc, gia công vát mép không đều, gá kẹp lệch, nên dùng máy cắt ống chuyên dụng đảm bảo mặt cắt phẳng, sư dụng gá kẹp định hình tâm ống trước khi đính mối hàn.
• Biến dạng do nhiệt bởi hàn tập trung nhiệt quá lớm tịa một điểm, thứ tự hàn không đúng làm sai lệch kichd thước, khắc phục bằng cách hàn đính đối ứng để cố định tâm, phân bổ nhiệt đều, chia đường hàn thành đoạn ngắn đối ứng.
• Ăn mòn, rỉ vùng gần mối hàn nguyên nhân không tẩy sạch vết nhiệt sau hàn, sai vật liệu làm xuất hiện đốm rỉ vàng nâu, sử đúng vật liệu có hàm lượng carbon thấp, thực hiện tẩy rửa bằng hóa chất chuyên dụng.
• Rò rỉ, nứt mối hàn, mối hàn bị bọt khí, hàn khong hết độ dày thành ống, hệ thống bị sốc áp gây thất thoát lưu chất, nhiễm khuẩn bên ngoài, kiểm tra mối hàn trước khi vận hành, hàn lại các vị trí hởm kiểm soát chu trình.

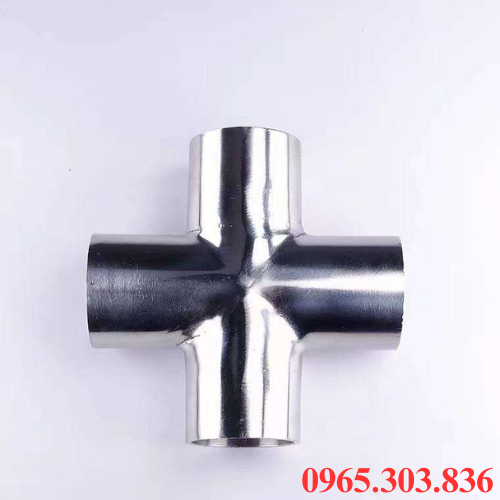

VI. Mua chữ thập inox vi sinh nối hàn giá tốt ở đâu?

Để lựa chọn được nhà cung cấp uy tín, quý khách nên lựa chọn đơn vị cung cấp chữ thập inox vi sinh nối hàn đảm bảo đúng vật liệu, kích thước, tiêu chuẩn, bề mặt. Giá của sản phẩm thường phụ thuộc vào yếu tố như chất liệu, kích thước, tiêu chuẩn, số lượng. Thuận Phát hiện nay đang là đơn vị cung cấp đa dạng các dòng sản phẩm với nguồn gốc rõ ràng, đảm bảo chính hãng. Đến với của hàng chúng tôi, ngoài chất lượng, quý khách còn được đảm bảo về giá thành với nhiều ưu đãi hấp dẫn.

Ngoài ra đội ngũ chuyên nghiệp hướng dẫn lựa chọn, bảo dưỡng, bảo trì sản phẩm đúng cách. Giá cạnh tranh, công khai, minh bạch, chế độ bảo hành lên đến 12 tháng, đầy đủ CO~CQ. Hỗ trợ giao hàng tận nơi, nhanh chóng, cung cấp phụ kiện đi kèm chính hãng, dịch vụ hậu mãi tận tâm nhiệt tình. Liên hệ ngay cho Thuận Phát qua số Hotline 0965.303.836 để được tư vấn, báo giá, lựa chọn sản phẩm phù hợp cho hệ thống.
