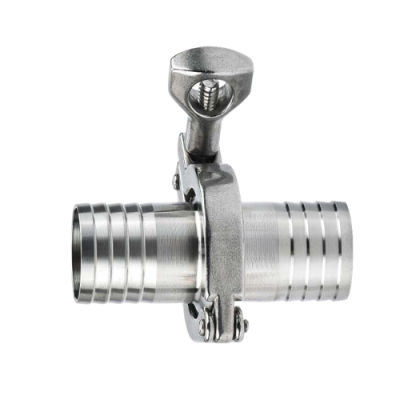

Bộ clamp đuôi chuột inox vi sinh

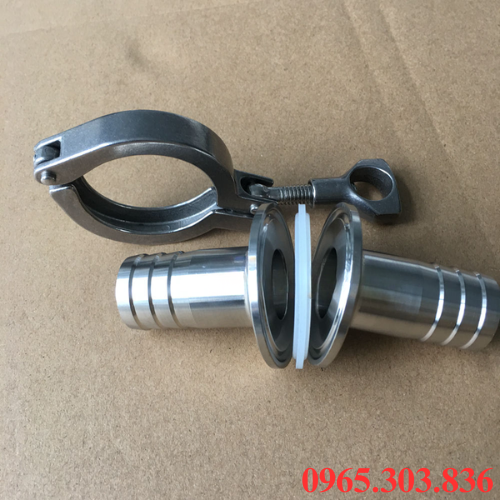

I. Giới thiệu chung về bộ clamp đuôi chuột inox vi sinh

Bộ clamp đuôi chuột inox vi sinh chuyên dùng để kết nối đường ống với thiết bị trong hệ thống yêu cầu độ sạch cao. Cấu tạo gồm đầu clamp, duôi chuột, gioăng làm kín, chất liệu inox 304, inox 316/316L có khả năng chống ăn mòn, chịu môi trường làm việc khắt khe. Thiết kế nối clamp giúp lắp đặt, tháo rời, vệ sinh đường ống nhanh mà không cần hàn cố định. Bề mặt inox cử lý nhẵn, hạn chế bám cặn, vi khuản, phù hợp hệ thống thực phẩm, đồ uống, dược phẩm, mỹ phẩm, hóa chất, sản xuất bia – sữa. Đa dạng kích thước, tiêu chuẩn kết nối khác nhau, giúp dễ lựa chọn theo đường kính ống, yêu cầu từng hệ thống.

Thông số kỹ thuật:

• Tên sản phẩm: Bộ clamp đuôi chuột inox vi sinh
• Kích thước: DN10 – DN100
• Đường kính: Ø12.7 – Ø101.6
• Chất liệu: Inox SUS 304, SUS316/316L
• Kết nối: Clamp, đuôi chuột
• Gioăng: Silicone, EPDM, PTFE
• Áp suất: 10 – 16bar
• Nhiệt độ: -20 – 150 độ C
• Tiêu chuẩn: 3A, DIN, SMS, ISO, ASME BPE
• Bảo hành: 12 tháng

>> Xem thêm: Phụ kiện inox

II. Đặc điểm, nguyên lý hoạt động bộ clamp đuôi chuột inox vi sinh

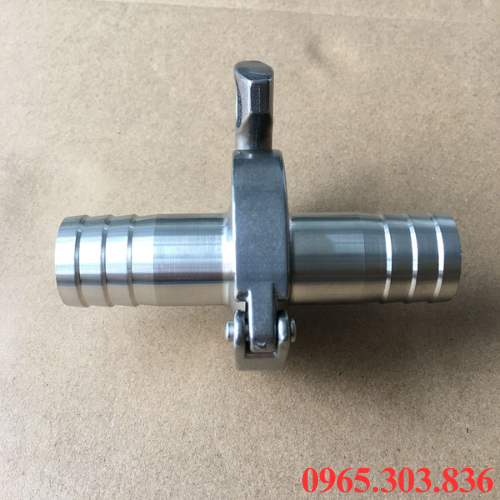

1. Đặc điểm bộ clamp đuôi chuột inox vi sinh

Thiết kế tiện dụng, độ bên cao, khả năng kết nối kín, bộ clamp đuôi chuột inox vi sinh đáp ứng tốt yêu cầu trong hệ thống lớn nhỏ khác nhau.

• Thiết kế kết hợp một đầu là mặt đĩa clamp để kết nối nhanh với hệ thống ống vi sinh qua cùn kẹp, đầu còn lại đuôi chuột giúp nối chặt ống mềm.
• Cấu trúc nguyên khối, dạng liền được gia công chính xác, đảm bảo bề mặt liền, không có khe hở gây tích tụ vi khuẩn.
• Chất liệu cao cấp như inox 304, inox 316L, dòng 316L chứa hàm lượng carbon thấp, molybdenum cao chống ăn mòn hóa chất, rỗ bề mặt.
• Độ bóng bề mặt cao, mặt trong ngoài đánh bóng cơ học, điện hóa đạt độ nhám, giúp đáp ứng tiêu chuẩn vệ sinh khắt khe.
• Tháo lắp vệ sinh nhanh, tháo rời thủ công bằng tay mà không cần dụng cụ phức tạp, tối ưu thời gian vệ sinh, tích hợp tốt quy trình CIP, SIP.
• Khả năng làm kín, chịu áp tốt, khi kết hợp gioăng, cùm kẹp, bộ nối tạo sự liên kết kín, chịu được áp suất vận chuyển thường, chênh lệch nhiệt độ cao.

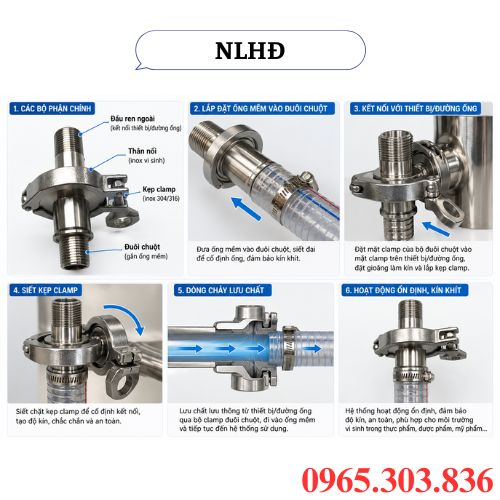

2. Nguyên lý hoạt động bộ clamp đuôi chuột inox vi sinh

Bộ clamp đuôi chuột inox vi sinh hoạt động dựa trên nguyên lý ép kín bằng gioăng kết hợp với lực siết cùm. Khi lắp đặt đúng kỹ thuật, các bộ phận tạo thành mối nối chắc, hạn chế rò rỉ. Đầu đuôi chuột đưa vào trong ống mề, cố định chắc chắn để không tuột khi vận hành. Gioăng đặt vào vị trí giữa hai đầu kết nối, tạo lớp đệm kín, ngăn chất lỏng, khí, hơi thoát ra. Hai đầy kết nối đưa sát vài nhau, đảm bảo bề mặt tiếp xúc đồng tâm, không lệch.

Cùm bao quanh phần ghép kết nối, tạo lực ép lên hai đầu clamp, lực siết nén chặt tạo mối nối kín. Khi hệ thống vận hành, áp suất giữ ổn định nhờ mối nối, gioăng làm kín, hạn chế rò rỉ. Khi bảo trì, cần nới cùm, tách các đầu nối, giúp vệ sinh thuận tiện, giảm thời gian bảo dưỡng. Nhờ nguyên lý kết nối nhanh, bộ clamp phù hợp với hệ thống cần tháo lắp, vệ sinh đường ống như sữa, nước giải khát, bia, thực phẩm.

III. Ứng dụng, cách lắp đặt bộ clamp đuôi chuột inox vi sinh

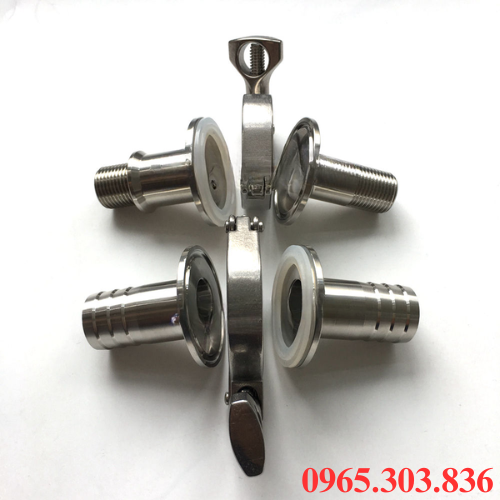

- Ứng dụng bộ clamp đuôi chuột inox vi sinh

Ngành dược phẩm, công nghệ sinh học

• Dung dịch y tế dùng nối ống mềm dẫn nước cất pha tiêm, huyết thanh, vắc xin, dung dịch sinh học yêu cầu độ vô trùng cao.
• Hệ thống lên men, chiết xuất làm khớp nối linh hoạt giữa bồn lên men, bồn chưa trung gian, thiết bị lọc vô trùng.
• Thiết bị đóng gói vô trùng để kết nối hệ thống phân liều, đóng chai tự động trong phòng sạch.

Ngành thực phẩm, sữa, đồ uống

• Chế biến sữa, sản phẩm từ sữa như dẫn sữa tươi, sữa chua, kem từ xe bồn vào bồn chứa, qua hệ thống tiệt trùng UHT.
• Sản xuất bia, rượu, nước giải khát giúp nối ống truyền dẫn dịch đường, men bia, nước trái cây tươi, siro đặc trong quá trình phối trộn.
• Hệ thống bơm chiết rót dùng để kết nối nhanh từ bồn phối trộn ra dây chuyền đóng lon, đóng chai.

Ngành hóa mỹ phẩm, hóa chất

• Sản xuất mỹ phẩm, dùng dẫn các dung dịch dạng lỏng, sệt như kem dưỡng, xà phòng tự nhiên, nước hoa, dầu gội.
• Hóa chất vi sinh, chất tinh khiết để chuyển tải các loại hóa chất cồn y tế, chất dung môi tinh khiết không làm biến chất dung dịch.

Hệ thống phụ trợ, vệ sinh công nghiệp

• Trạm lấy mẫu linh động được lắp tại các điểm lấy mẫu vi sinh trên đường ống để kiểm tra chất lượng định kỳ.
• Kết nối hệ thống CIP, SIP giúp nối đường ống mềm dẫn dung dịch tẩy rửa, hơi nước tiệt trùng nhiệt độ cao để làm sạch hệ thống.

- Cách lắp đặt bộ clamp đuôi chuột inox vi sinh

• Kiểm tra đầu clamp, đuôi chuột, gioăng, cùm clamp trước khi lắp, các bề mặt tiếp xúc cần sạch, không có bụi bẩn, dị vật.
• Đưa đuôi chuột vào sâu trong ống mềm, dùng đai siết để cố định chắc chắn, tránh tình trạng ống bị tuột khi có áp lực.
• Lắp gioăng làm kín, đặt gioăng đúng vị trí trên đầu clamp, đảm bảo gioăng nằm phẳng, không bị xoắn, lệch khỏi rãnh.
• Đưa đầu clamp của đuôi chuột tiếp xúc với đầu clamp còn lại, căn chỉnh thẳng, đồng tâm trước khi siết.
• Đặt cùm clamp bao quanh đầu nối, siết chặt vừa đủ, không siết quá mạnh vì có thể làm biến dạng, ảnh hưởng đến gioăng.
• Sau lắp đặt cho hệ thống chạy thử ở áp suất thấp, kiểm tra toàn bộ mối nối, nếu không có hiện tượng rò rỉ, xê dịch, rung bất thường có thể đưa vào vận hành.

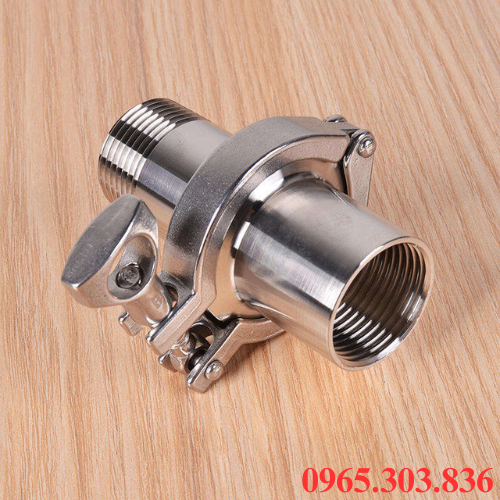

IV. Quy trình sản xuất, gia công bộ clamp đuôi chuột inox vi sinh

Bộ clamp đuôi chuột inox vi sinh được gia công nhiều công đoạn, đảm bảo độ chính xác kích thước, bề mặt sạch, khả năng làm kín.

• Chọn vật liệu, sử dụng inox SUS304, SUS316/316L tùy yêu cầu hệ thống, nguồn gốc rõ ràng, đảm bảo khả năng chống ăn mòn, phù hợp môi trường vi sinh.
• Cắt phôi, tạo hình, inox được cắt theo thiết kế, gia công tạo hình phần đầu clamp, đuôi chuột bằng máy tiện, dập, gia công phù hợp.
• Gia công chi tiết, tiến hành tiện, tạo rãnh, bo mép, hoàn thiện đuôi chuột đảm bảo lắp vừa với ống mềm, phần đầu clamp gia công chính xác.
• Với chi tiết có yêu cầu hàn, mối nối được thực hiện chắc chắn, sau đó mài, xử lý bề mặt để hạn chế khe kẽ, ba via, vị trí dễ tích tụ cặn.
• Đánh bóng bề mặt, bề mặt trong ngoài được đánh bóng, làm sạch giảm độ nhám, hạn chế bám bẩn, đáp ứng yêu cầu vệ sinh.
• Kiểm tra kích thước, độ kín, bề mặt, khả năng lắp ghép, sau khi đạt yêu cầu, các chi tiết được vệ sinh, đóng gói, bảo quản trước khi đưa vào sử dụng.

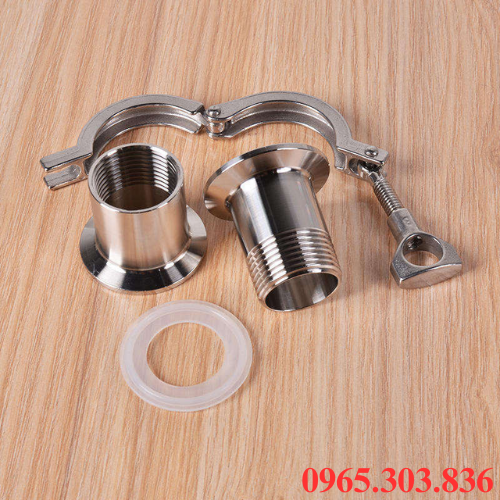

V. Địa chỉ cung cấp bộ clamp đuôi chuột inox vi sinh

Công ty Thuận Phát là một trong những địa chỉ uy tín, chuyên cung cấp bộ clamp đuôi chuột inox vi sinh với đa dạng lựa chọn về chất liệu, kích thước. Khi mua bộ clamp tại cửa hàng chúng tôi, quý khách được đảm bảo về nguồn gốc xuất xứ, chất lượng sản phẩm. Đến với Thuận Phát, ngoài chất lượng sản phẩm, quý khách còn được trải nghiệm về dịch vụ hậu mãi tốt.

Sở hữu đội ngũ chuyên nghiệp giúp quý khách lựa chọn đúng sản phẩm, hướng dẫn lắp đặt, bảo hành, bảo dưỡng, thay mới sản phẩm đúng cách. Giá cạnh tranh, công khai minh bạch, bảo hành lên đến 12 tháng, đầy đủ CO~CQ. Cung cấp phụ kiện đi kèm chính hãng, hỗ trợ giao tận nơi nhanh chóng. Mọi thông tin chi tiết vui lòng liên hệ cho chúng tôi qua số 0965.303.836 để được tư vấn, báo giá, hướng dẫn lựa chọn sản phẩm phù hợp nhất.
